元器件的介紹

文章出處： 人氣： 發表時間：2025-06-27 02:35:55

一、電阻

1.1 電阻的分類

常用貼片電阻有三種基本類型:金屬膜電阻、薄膜貼片電阻及厚膜貼片電阻，這三種電阻表面上看起來很相似，并且可能具有類似的采購規格。

  • 制造工藝的區別:厚膜電阻一般采用絲網印刷工藝，薄膜電阻采用的是真空蒸發、磁控濺射等工藝方法。厚膜電阻和薄膜電阻在材料和工藝上的區別直接導致了兩種電阻在性能上的差異。

  • 厚膜電阻一般精度較差，10%，5%，1%是常見精度，而薄膜電阻則可以做到0.01%萬分之一精度，0.1%千分之一精度等。

  • 同時厚膜電阻的溫度系數上很難控制，一般較大，同樣的，薄膜電阻則可以做到非常低的溫度系數，這樣電阻阻值隨溫度變化非常小，阻值穩定可靠。所以薄膜電阻常用于各類儀器儀表，醫療器械，電源，電力設備，電子數碼產品等。


1.2 電阻的選型

考慮的因素

  • 參數: 阻值、精度、額定功率（封裝）、額定電壓、最高工作電壓、溫度系數

  • 老化系數: 電阻器在額定功率長期負荷下，阻值相對變化的百分?jǐn)?shù)，它是表示電阻器壽命長短的參數。

  • 噪聲: 包括熱噪聲和電流噪聲兩部分。

具體選擇

  • 計算所需電阻的阻值，計算電阻器消耗的功耗，要留有一定裕量。根據阻值和功耗選擇合適的系列和封裝。根據算出的阻值，選擇最接近的標稱值電阻;根據功耗需求，選擇合適的封裝。

  • 盡量選擇常用，低成本的或者BOM中公用的電阻。比如對于一些對阻值不敏感的應用場合，如上拉或下拉電阻，可以選取BOM中已有的電阻，以降低BOM中的元件種類。



二、電容

定義：電容（或稱電容量）是表現電容器容納電荷本領的物理量。

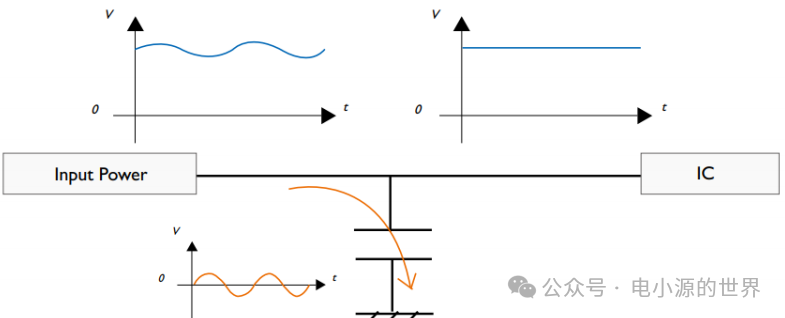

電容的本質是存儲電荷與釋放電荷:
在這里插入圖片描述

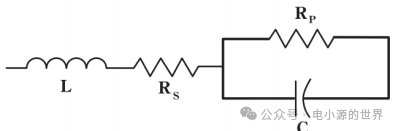

實際電容等效為：
在這里插入圖片描述
實際的電容具有ESR（等效串聯電阻）和ESL（等效串聯電感）。



2.1 陶瓷電容


定義：

陶瓷電容(ceramic capacitor）是以陶瓷為介質的電容器的統稱，又稱為陶瓷介質電容和瓷介電容。
在這里插入圖片描述

特點：

  • 優點:耐高壓、絕緣性好、性能穩定;

  • 缺點:容量小;

陶瓷電容種類：

  • 一類為溫度補償型NPO介質
    NPO又名COG，電氣性能最穩定，基本上不隨溫度、電壓、時間的改變，屬超穩定型、低損耗電容材料類型，適用在對穩定性、可靠性要求較高的高頻、特高頻、甚高頻電路中

  • 二類介電常數型X7R介質
    X7R是一種強電介質，因而能制造出容量比NPO介質更大的電容器。這種電容器性能較穩定，隨溫度、電壓時間的改變，其特有的性能變化并不顯著，屬穩定電容材料類型，使用在隔直流、耦合、旁路、濾波電路及可靠性要求較高的中高頻電路中。

  • 三類為半導體型X5R介質
    X5R具有較高的介電常數，常用于生產比容較大、標稱容量較高的大容量電容器產品。但其容量穩定性較X7R，容量、損耗對溫度、電壓等測試條件較敏感，主要用在電子整機中的振蕩、耦合、濾波及旁路電路中。

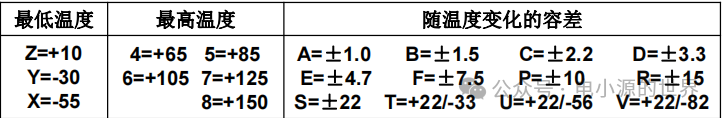

分類符號由三部分組成，第一部分為最低工作溫度，第二部分為最高工作溫度，第三部分為隨溫度變化的容差。
在這里插入圖片描述



2.2 鉭電容

定義:

用金屬鈕經過陽極氧化的氧化物作為介質的一種電解電容;
在這里插入圖片描述

分類:
液鈕電容和固鈕電容;直插式鈕電容和貼片鈕電容;

特點:

  • 溫度性能好;ESL小，幾乎為零;體積小;ESR比同額定電壓的鋁電解電容小;

  • 價格高;

  • 耐電壓能力差，高溫降額使用，應用于電源濾波、低頻旁路和信號耦合。


2.3 鋁電解電容

定義:

電解電容是一種金屬通過陽極氧化形成良好絕緣的致密氧化膜作為介質的電容。金屬有鋁、鉭、鈮、鈦。因此，電解電容分為鋁電解電容、鉭電解電容等。
在這里插入圖片描述

特點：
? 容量大、體積大；
? 頻率特性差，在高頻率下等效容量很??；
? 漏電流比較大；
? ESL大、ESR大；
? 在極高溫和極低溫下，性能極不穩定；
? 應用于電源濾波、低頻旁路和信號耦合；


2.4 電容選型

考慮的參數：

  • 容量和誤差:實際電容量和標稱電容量允許的最大偏差范圍。
    在選型上注意精度等級，用字母表示:D——±0.5%，F(xiàn)——士1%，G——±2%，J——±5 %，K——±10%，M—±20%。

  • 額定工作電壓:電容器在電路中能夠長期穩定、可靠工作，所承受的最大直流電壓。

  • 絕緣電阻:表示漏電大小，一般絕緣電阻越大越好，漏電越小越好，電解電容的絕緣電阻一般較小。

  • 溫度系數:在一定溫度范圍內，溫度每變化1℃，電容量的相對變化值。溫度系數越小越好。

  • 頻率特性:電容器的電參數隨電場頻率而變化的性質。在高頻條件下工作的電容器，由于介電常數在高頻時比低頻時小，電容量也相應減小。損耗也隨頻率的升高而增加。

  • 等效串聯電阻（ESR):損耗較大產品的ESR較大;隨著容量的增大，產品的ESR將變小;鉭電容的ESR特別小。


選擇方法

根據下面的公式：
在這里插入圖片描述

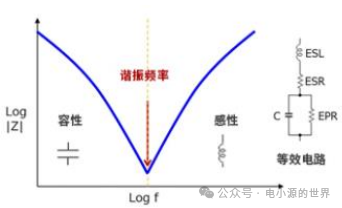

選擇合適的電容，使特定頻率下，阻抗最小，便于濾波。
在這里插入圖片描述
