一：開關電源組成

1.1 開關電源是什么？

• 作用：開關電源（Switching Power  Supply，簡稱SPS）是一種電力電源，它使用開關器件（如晶體管、MOSFET等）在高頻率下進行快速切換，以產生所需的電壓和電流。與傳統的線性電源相比，開關電源具有更高的效率，因?yàn)樗鼈儗⑤斎腚娫崔D(zhuǎn)換為高頻脈沖，然后通過變壓器和整流器轉換為穩定的輸出電壓。

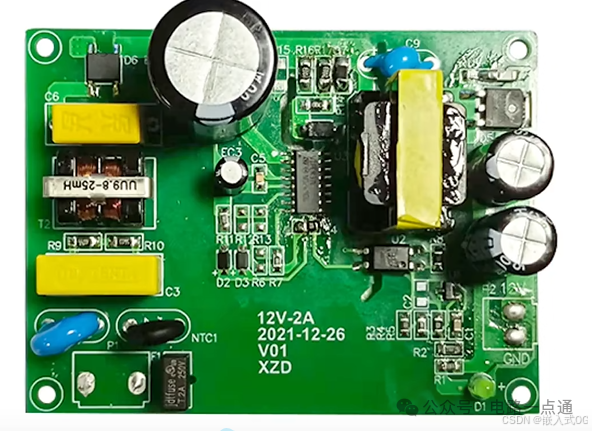

1.2 開關電源六個組成部分

對于不同的開關電源，組成各個區域的元件也差不多

• 輸入整流濾波區域:用于減少電磁干擾（EMI）和電源噪聲。

• 輸出整流濾波區域:將高頻交流（AC）轉換為直流（DC），并進一步平滑輸出電壓。

• EMC區域:位于開關電源輸入的最前端,起到保護和凈化的功能。

• 控制區域:用于控制開關器件的開關時間，以維持穩定的輸出電壓。

• 變壓器:用于電壓轉換和電氣隔離。

• 反饋區域:將一部分輸出電壓反饋到控制器，以維持輸出電壓的穩定。

二：六個組成部分的作用

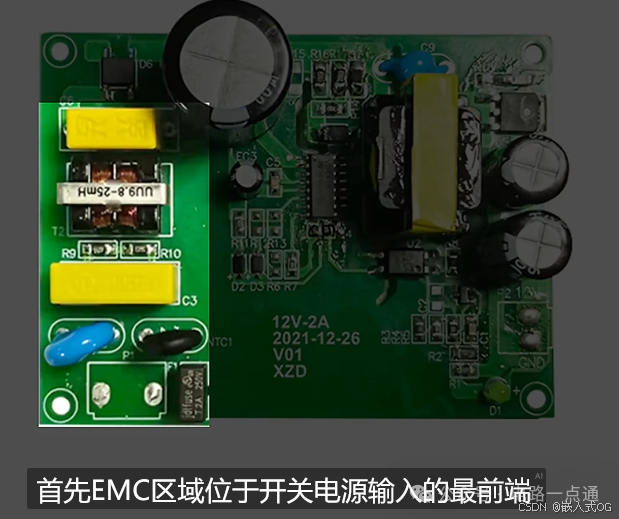

2.1 EMC區域

EMC區域位于開關電源輸入的最前端，起到保護和凈化的功能。

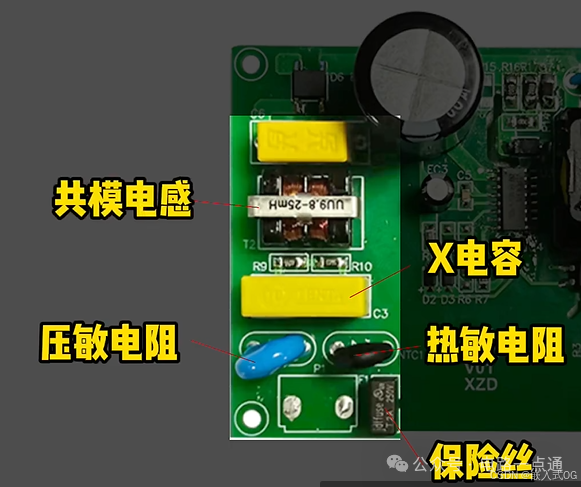

 從下往上，分別是保險絲、熱敏電阻、壓敏電阻、X電容、共模電感

• 保險絲:當電路中出現大電流時會熔斷,從而保護電路不會燒毀。

• 壓敏電阻：主要用于雷雨天氣電路出現尖峰電壓時，進行電壓鉗位，吸收多余的電流，以保護后級的器件。

• NTC熱敏電阻：又稱負溫度系數電阻，常溫下電阻很大，所以在上電的一瞬間，可以起到很好的限流作用，當電源正常工作，電流流過使其發熱，阻值就會降低。

• X電容：接在輸入線兩端用來消除差模干擾，須在X電容的兩端并聯一個放電電阻，以防止觸電。

• 還有一個Y電容接在輸入線和地線之間，與共模電感一起來消除共模干擾。

• 共模電感：主要作用抑制高速信號線產生的電磁波產生的電磁波向外輻射。

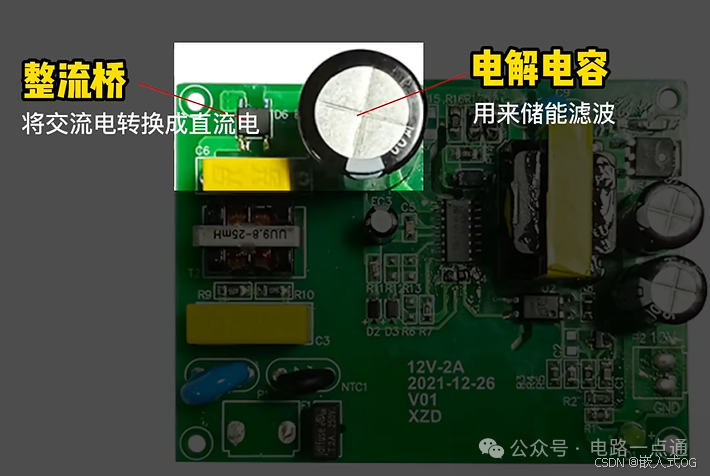

2.2 輸入整流濾波區域

• 整流橋：將交流電轉換成直流電。

• 電解電容：用來儲能濾波。

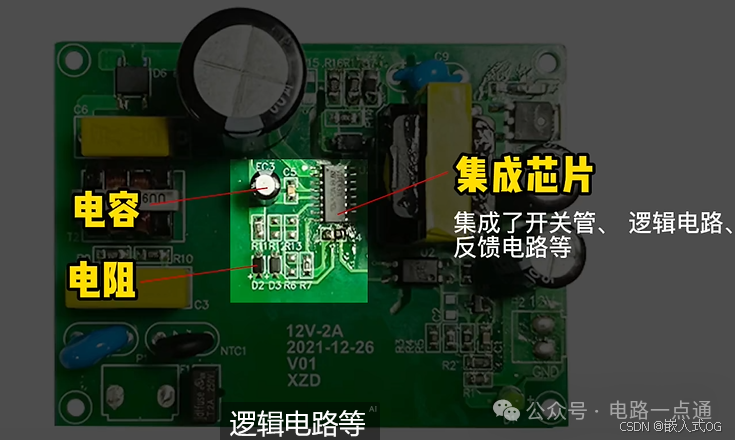

2.3 控制區域

• 控制區域控制著開關電源的振蕩，以及后面反饋電路傳送過來的信息進行處理


• 集成芯片：集成了開關管、邏輯電路、反饋電路等，有些大功率的開關電源，開關管是外接的。

• 電容：儲能濾波。

• 電阻：分壓分流。

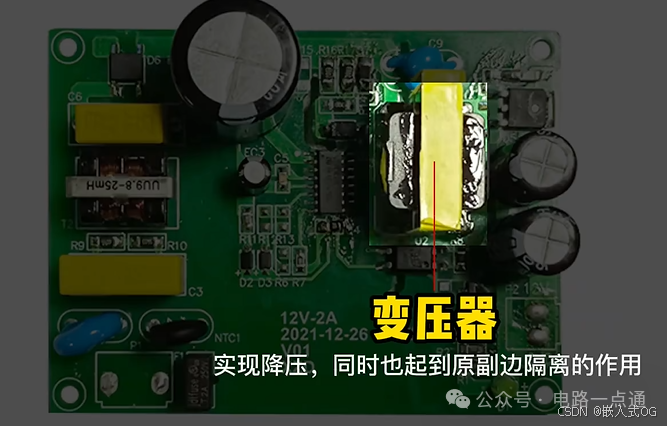

2.4 變壓器

• 作用：實現降壓，同時也起到原副邊隔離的作用。

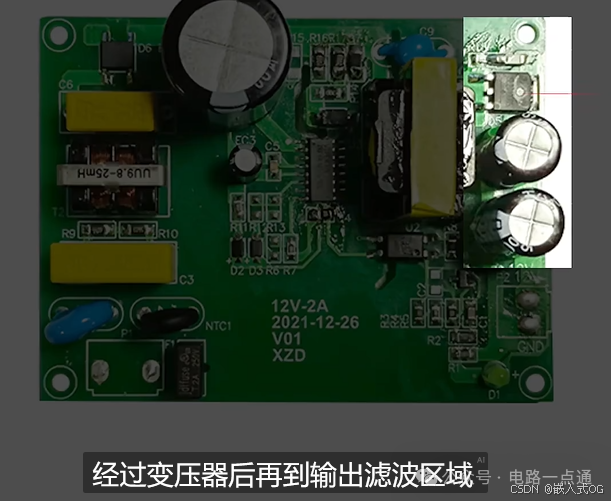

2.5 輸出整流濾波區域

• 經過變壓器后再輸出濾波區域，輸出整流濾波區域主要包括二極管、電解電容。這里是利用了二極管的單向?qū)ㄐ裕鸬秸鞯淖饔谩?/section>

2.6 反饋電路區域

• 電路包括：光耦、穩壓管TL431

• 光耦：讓變壓器原副邊隔離的情況下，也能實現電信號的傳遞；TL431內部集成了精密穩壓源，與輸出電壓進行比較，從而可以檢測輸出電壓是否達到了預期值。

• TL431：三端穩壓管

• TL431是一種三端可調分流基準源，它包含一個內部的2.5V基準電壓源，并且可以通過外部電阻分壓設置輸出電壓從2.5V到36V的任意值。TL431常用于電源電路中，作為穩壓器或可調電壓輸出的參考源。它的典型動態阻抗非常低，大約為0.2Ω，這使得它在很多應用中可以替代穩壓二極管。

• TL431的三個引腳分別是陰極（Cathode）、陽極（Anode）和參考（Ref），通過陰極和陽極之間的電阻分壓器設置所需的輸出電壓。它的應用非常廣泛，包括數字電壓表、運算放大器電路、可調電壓電源、開關電源等。

• TL431還具有低輸出噪聲和快速開啟響應的特點，并且能夠在全溫度范圍內保持穩定的性能。此外，TL431還具有保護電路，能夠承受高達2000V的ESD電壓。它的封裝形式主要有TO-92、SOT-89、SOT-23等。
