在科技日新月異的今天，有一種名為IGBT的器件，正悄然改變著我們的生活。它不僅是電力電子領域的“超級開關”，還是新能源汽車、智能電網、軌道交通等眾多高科技領域的核心組件。

1979年，MOS柵功率開關器件作為IGBT概念的先驅悄然登場。此后經歷了多代技術革新與工藝改進，IGBT的芯片結構從非穿通型(NPT)到穿通型(PT)，再到弱穿通型(LPT)，性能不斷提升，應用領域也不斷拓展。

一、什么是IGBT？

IGBT全稱為絕緣柵雙極型晶體管(Insulated Gate Bipolar Transistor)，是由雙極型三極管(BJT)和絕緣柵型場效應管(MOS)組成的復合全控型電壓驅動式功率半導體器件，兼有MOSFET的高輸入阻抗和GTR的低導通壓降兩方面優點。

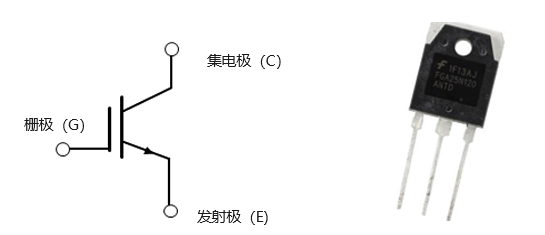

IGBT的電路符號與實物圖

從結構上看，IGBT的輸入側類似于具有柵極端子的MOS管，而輸出側則類似于具有集電極和發射極的BJT。其中，集電極和發射極作為導通端子，而柵極則是控制開關操作的關鍵控制端子。

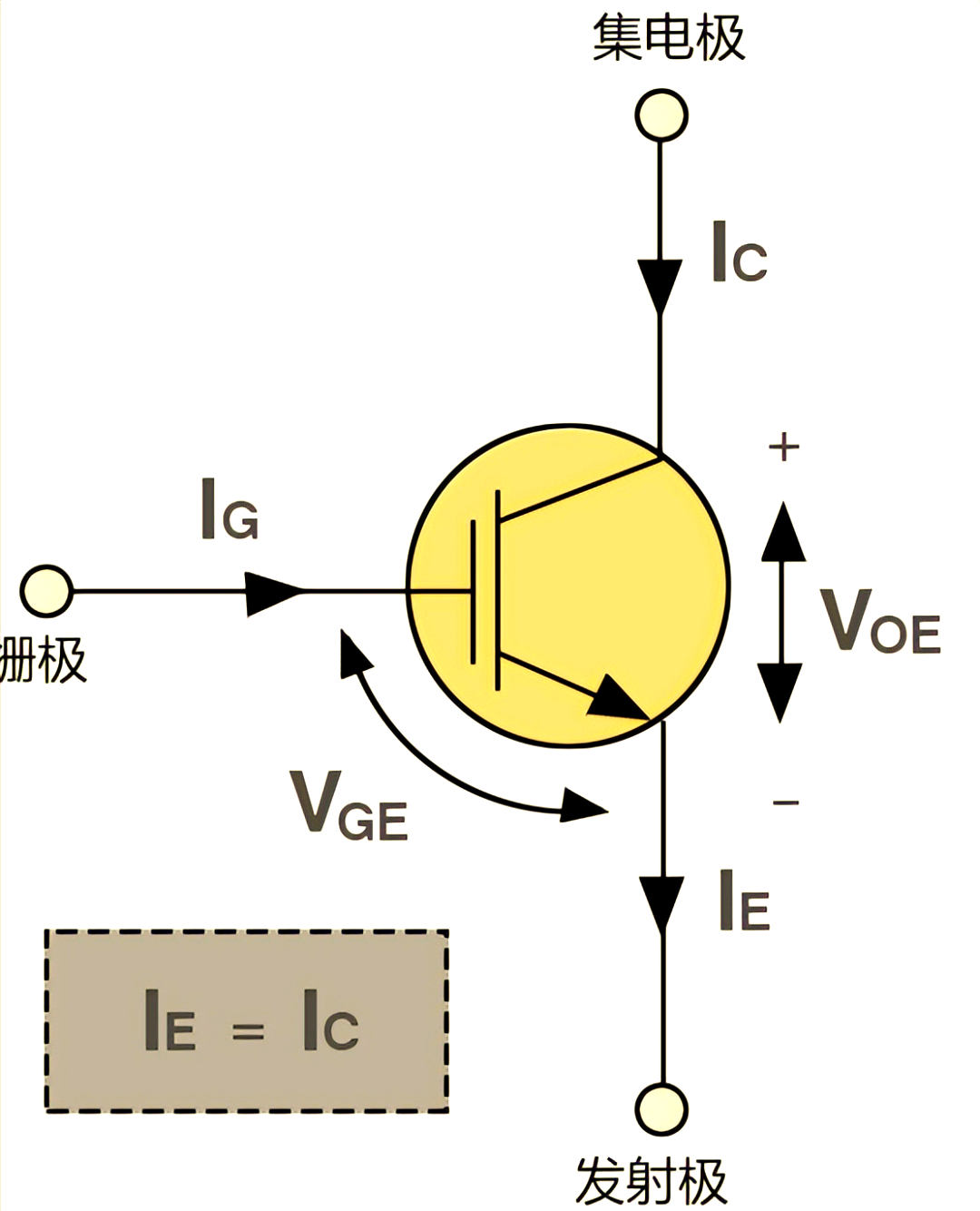

IGBT的工作原理圖

IGBT的開關作用是通過加正向柵極電壓形成溝道，給PNP晶體管提供基極電流，使IGBT導通；反之，加反向門極電壓消除溝道，流過反向基極電流，使IGBT關斷。通過高效率的快速開關，實現具有脈寬調制(PWM)的復雜波形處理。

二、IGBT的主要優勢與應用領域

作為一種綜合性的電力電子器件，IGBT結合了MOSFET和BJT的優點，在開關性能和功率損耗之間達到了良好的平衡，具有以下顯著優勢：
