可控硅 (Silicon Controlled Rectifier, SCR)，又稱晶閘管，是一種大功率半導體器件。其優勢在于體積小、效率高、壽命長，廣泛應用于自動控制系統，作為大功率驅動器件，實現小功率信號對大功率設備的控制，常見于交直流電機調速、功率調節及隨動系統。

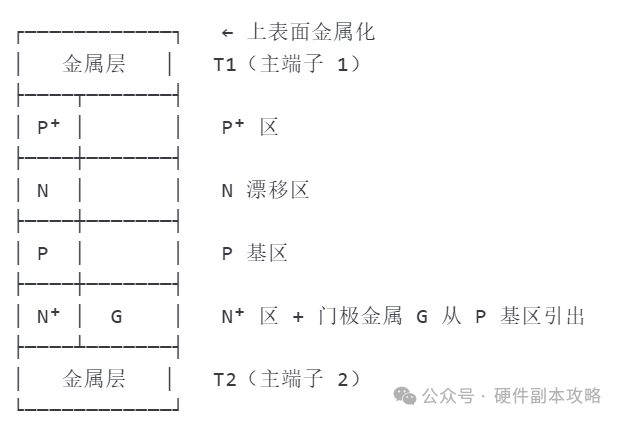

  可控硅主要有單向可控硅 (SCR) 和雙向可控硅 (TRIAC) 兩種類型。雙向可控硅 (TRIAC) 在結構上等效于兩個反向并聯的單向可控硅，因而具備雙向?qū)芰?/span>。其導通狀態由控制極 (G) 的觸發信號決定：施加正脈沖可觸發正向?qū)?，施?/span>負脈沖可觸發反向?qū)?。TRIAC 的突出優點是控制電路簡單且無反向耐壓限制，使其成為交流無觸點開關的理想選擇。

1.核心特性：神奇的“鎖存”效應

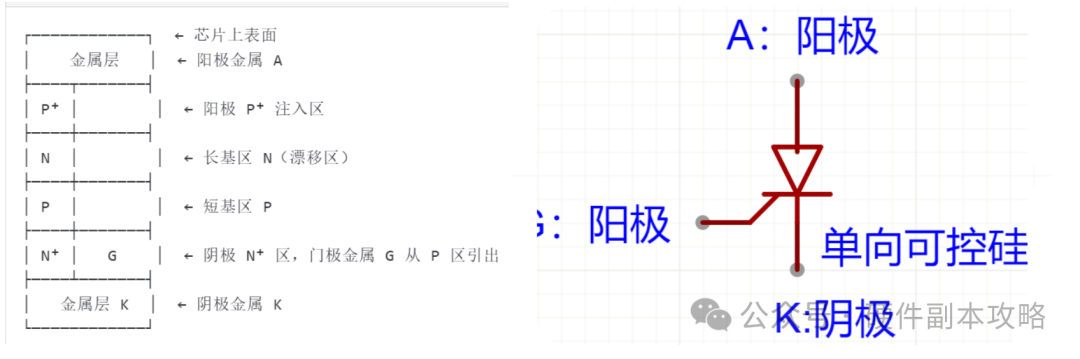

  單向?qū)щ娦裕?/span> 基本可控硅（SCR）本質上是一個單向開關，電流只能從陽極流向陰極。

  觸發導通： 在陽極和陰極之間施加正向電壓時，可控硅不會自動導通（處于正向阻斷狀態）。它需要一個門極觸發信號（一個小的正向脈沖電流或電壓）才能開啟。

  自保持導通： 這是它最神奇的地方！一旦被門極觸發導通，即使移除門極信號，可控硅也會繼續保持導通狀態！電流會持續流過，只要：

  陽極電流不低于維持電流（一個很小的值）。

  陽極-陰極之間的電壓保持正向（或者對于雙向可控硅TRIAC，電壓極性不變）。

  如何關斷： 要關斷一個已經導通的可控硅，必須：

  使陽極電流降到維持電流以下。 在交流電路中，當交流電壓自然過零反向時，電流會降到零并反向，這就提供了自然關斷的機會。

  施加反向電壓。 在直流電路中，通常需要額外的電路（如另一個開關或LC電路）來強制電流降到零或施加反向電壓。

  簡單比喻： 想象一個彈簧門閂。

  門關著（阻斷狀態）。

  你用手指（門極信號）輕輕推一下門閂（觸發），門就打開了（導通）。

2. 主要類型

  單向可控硅：

  晶閘管： 最基礎、最常用的類型，就是上面描述的SCR。主要用于控制直流或單方向的交流功率（如半波整流控制）。

  門極可關斷晶閘管： 如其名，它不僅可以被門極觸發導通，還可以被一個負向的門極信號強制關斷。這大大增加了在直流電路中的靈活性。

  雙向可控硅：

  三端雙向可控硅： 可以看作兩個SCR反向并聯集成在一個芯片上。它不需要區分陽極和陰極的極性，可以在交流電的正負半周都被觸發導通（需要門極信號）。這使得它成為控制交流功率（如調光器、電機調速器）的理想選擇。觸發信號可以是正或負的脈沖。

3. 為什么“神奇”？應用場景（優勢體現）

  用極小功率控制巨大功率： 毫安級別的門極觸發電流/電壓就能控制幾十、幾百甚至上千安培的負載電流。這是真正的“四兩撥千斤”。

  無觸點開關： 沒有機械觸點，不會產生電弧、磨損、接觸不良等問題。壽命極長，開關速度快（微秒級），可靠性高。

  高效率： 導通時壓降較低（1-2V左右），功耗相對小。

  結構相對簡單堅固： 比同等功率等級的晶體管（如IGBT）在某些應用上更皮實耐造，抗浪涌能力強。

  相位控制： 這是可控硅在交流應用中最強大的魔法！通過控制門極觸發脈沖在交流周期中的時間點（相位角），可以精確控制負載（如燈泡、電機、加熱器）在每個周期內導通的時間長度，從而連續調節輸送到負載的平均功率（電壓/電流有效值）。

  調光： 改變燈泡亮度。

  調速： 改變交流電機（如風扇、電動工具）轉速。

  調溫： 控制加熱元件的功率。

  固態繼電器： 利用可控硅（通常是光耦隔離的TRIAC）替代傳統的電磁繼電器，實現無觸點、長壽命、高速的開關控制。

  過壓保護： 某些類型的可控硅（如）可以設計成在電壓超過閾值時迅速導通，將過電壓短路泄放，保護后續電路。

  整流： 可控硅整流器可以輸出可調的直流電壓。

4. 局限性（“神奇”也有邊界）

  無法自行關斷： 這是基本SCR的主要缺點。在直流電路中關斷需要復雜的外部電路。GTO部分解決了這個問題。

  開關速度限制： 雖然比機械開關快得多，但相比現代功率MOSFET或IGBT，其開關速度（尤其是關斷時間）較慢，不太適合極高頻率（MHz級別）的開關應用。

  門極驅動： 需要確保提供足夠的觸發電流/電壓，并且需要隔離（通常使用脈沖變壓器或光耦）以保證安全和抗干擾。

  di/dt 和 dv/dt 耐受能力： 過高的電流上升率可能損壞器件，過高的電壓上升率可能導致誤觸發。通常需要保護電路。

  導通壓降： 比MOSFET高，在大電流下導通損耗更顯著。

總結

  可控硅的“神奇”之處，核心在于其獨特的觸發導通、自保持（鎖存）特性以及相位控制能力。它能夠用一個微小的信號像開關一樣控制巨大的電流，尤其是在交流電的功率調節（調光、調速、調溫）方面，展現出無可比擬的優勢。雖然在高頻、超高效領域面臨新型器件的挑戰，但其結構簡單、堅固耐用、控制方式獨特的特點，使其在眾多工業和消費電子領域仍然是不可或缺的“神奇開關”。

下次當你旋轉調光旋鈕讓燈光變暗，或者調節電鉆速度時，想想里面那個小小的可控硅，正是它在默默地施展著“電魔法”呢！
