肖克利二極管和硅控整流器（SCR）

肖克利二極管是奇特的裝置，但應用相當有限。然而，通過為它們配備另一種鎖定方式，可以擴大其用途。這樣，每個二極管都變成了真正的放大裝置（盡管只是以開/關模式），我們稱之為硅控整流器（SCR）。

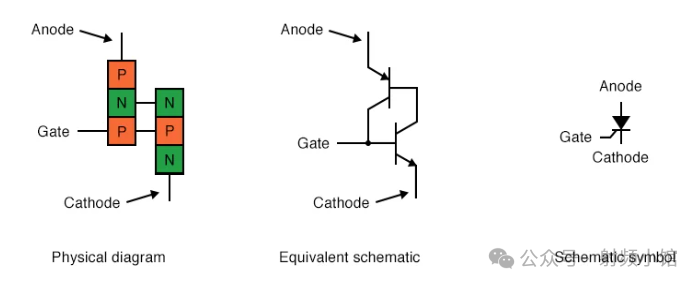

從肖克利二極管到SCR的轉變，只需在現有的PNPN結構上增加一個小部件，實際上不過是增加了一個第三根導線連接（見下圖）：

硅控整流器（SCR）

SCR導電性

如果SCR的門極處于浮動（斷開）狀態，其行為完全與肖克利二極管相同。它可能會因擊穿電壓或陽極和陰極之間電壓上升速率超過臨界值而被鎖定，這與肖克利二極管一樣。通過減少電流直到一個或兩個內部晶體管進入截止模式，可以完成截止操作，這也與肖克利二極管類似。然而，由于門極端子直接連接到下晶體管的基極，因此它可以作為鎖定SCR的另一種手段。通過在門極和陰極之間施加小電壓，下晶體管將因產生的基極電流而被強制導通，這將導致上晶體管導通，然后為上晶體管的基極提供電流，因此它不再需要由門極電壓激活。當然，啟動鎖定所需的門極電流將遠低于從陰極到陽極流過SCR的電流，因此SCR確實實現了一定程度的放大。

觸發/點火

確保SCR導電性的這種方法稱為觸發或點火，這實際上是實踐中最常用的鎖定SCR的方式。事實上，通常選擇SCR，使其擊穿電壓遠遠超過電源可能經歷的最大電壓，以便只能通過有意施加到門極的電壓脈沖來打開它。

反向觸發

應該提到的是，有時可以通過直接將SCR的門極和陰極端子短路，或者通過用負電壓（相對于陰極）對門極進行“反向觸發”，使下晶體管被迫截止，從而關閉SCR。我之所以說這是“有時”可能的，是因?yàn)樗婕皩⑸暇w管的所有集電極電流分流到下晶體管的基極。這個電流可能相當大，使得SCR的觸發關閉最多只能說是困難的。SCR的一種變體，稱為門極可關斷晶閘管（GTO），使這項任務變得更容易。但即使使用GTO，關閉它所需的門極電流也可能高達陽極（負載）電流的20%！GTO的示意圖符號如下圖所示：（下圖）

門極可關斷晶閘管（GTO）

SCR與GTO的比較

SCR和GTO具有相同的等效原理圖（兩個晶體管以正反饋方式連接），唯一的區別在于結構細節設計，使NPN晶體管的β值大于PNP晶體管。這使得較小的門極電流（正向或反向）能夠?qū)年帢O到陽極的導電性產生更大的控制作用，而PNP晶體管的鎖定狀態更依賴于NPN晶體管，而不是相反。門極可關斷晶閘管也被稱為門控開關或GCS。

使用歐姆表測試SCR功能

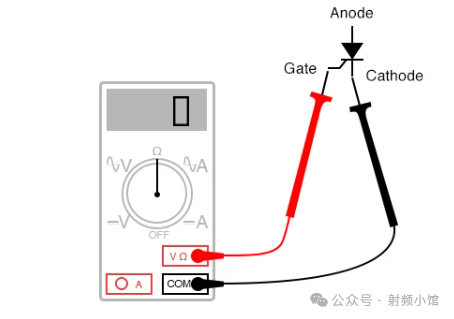

可以使用歐姆表對SCR功能進行初步測試，或者至少進行端子識別。由于門極和陰極之間的內部連接是一個單一的PN結，因此當將紅色測試線連接到門極，黑色測試線連接到陰極時，儀表應指示這兩個端子之間的連續性，如下所示：（下圖）

SCR的初步測試

對SCR進行的其他所有連續性測量都將顯示“開路”（在某些數字萬用表顯示屏上為“OL”）。必須明白，這個測試非常粗略，并不能對SCR進行全面評估。SCR可能會給出良好的歐姆表指示，但仍然可能存在缺陷。最終，測試SCR的唯一方法是對其施加負載電流。

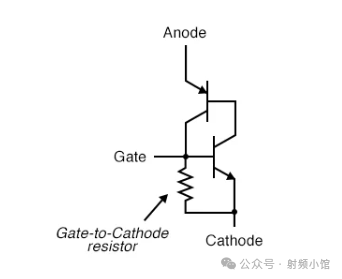

如果你使用的是具有“二極管檢查”功能的多用表，那么你得到的門極到陰極結電壓指示可能與硅PN結的預期值（大約0.7伏特）相對應，也可能不對應。在某些情況下，你將讀到一個更低的結電壓：僅幾十分之一伏特。這是由于某些SCR內部在門極和陰極之間連接了一個內部電阻器。添加此電阻器是為了使SCR不易受到來自電路“噪聲”或靜電放電的雜散電壓尖峰的錯誤觸發。換句話說，在門極-陰極結上連接一個電阻器要求必須施加一個強大的觸發信號（大電流）來鎖定SCR。這個功能通常出現在較大的SCR中，而不是小SCR中。請記住，在門極和陰極之間連接內部電阻器的SCR將在這兩個端子之間指示兩個方向的連續性：（下圖）

較大的SCR具有門極到陰極電阻器。

敏感門極SCR

缺乏這種內部電阻器的“普通”SCR有時被稱為敏感門極SCR，因?yàn)樗鼈兡軌虮蛔钗⑷醯恼T極信號觸發。

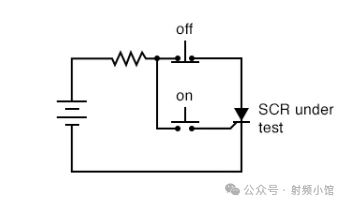

SCR的測試電路既是一個實用的診斷工具，用于檢查疑似故障的SCR，也是理解基本SCR操作原理的極好輔助工具。該電路使用直流電壓源供電，并使用兩個按鈕開關分別鎖定和解鎖SCR：（下圖）

SCR測試電路

按下常開“開”按鈕開關會將門極連接到陽極，允許電流從電池的正極通過負載電阻，通過開關，通過陰極-門極PN結，然后流回電池。此門極電流應迫使SCR鎖定，允許電流直接從陽極流向陰極，而無需進一步通過門極觸發。當釋放“開”按鈕時，負載應保持通電狀態。

按下常閉“關”按鈕開關會斷開電路，迫使通過SCR的電流停止，從而迫使其關閉（低電流脫落）。

維持電流

如果SCR無法鎖定，則問題可能出在負載上，而不是SCR本身。在“開”狀態下保持SCR鎖定需要一定的最小負載電流。這個最小電流水平被稱為維持電流。如果負載的電阻值過大，則當門極電流停止時，可能無法抽取足夠的電流來保持SCR鎖定，從而在測試電路中給出SCR不良（無法鎖定）的錯誤印象。不同SCR的維持電流值應可從制造商處獲得。對于較大的單元，典型的維持電流值范圍從1毫安到50毫安或更高。

為了進行全面測試，除了觸發動作外，還需要測試更多內容?？梢酝ㄟ^增加直流電壓電源（不按下按鈕開關）來測試SCR的正向擊穿電壓極限，直到SCR自行鎖定。請注意，擊穿測試可能需要非常高的電壓：許多功率SCR的擊穿電壓額定值為600伏特或更高！此外，如果可以使用脈沖電壓發生器，則可以用相同的方式測試SCR的臨界電壓上升率：在沒有按下按鈕開關的情況下，使其承受不同V/時間速率的脈沖電源電壓，并觀察其何時鎖定。

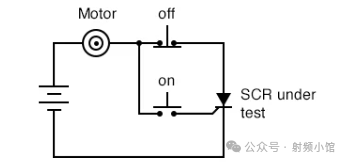

在此簡單形式下，SCR測試電路可以作為直流電機、燈泡或其他實際負載的啟動/停止控制電路：（下圖）

直流電機啟動/停止控制電路

“短路棒”電路

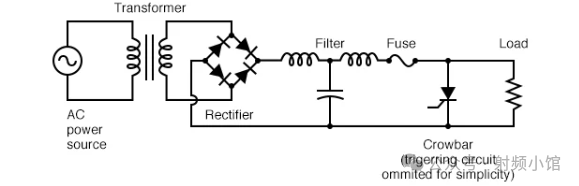

SCR在直流電路中的另一個實際應用是作為過電壓保護的短路棒裝置。短路棒電路由與直流電源輸出并聯的SCR組成，用于在該電源輸出上直接短路，以防止過高的電壓到達負載。通過在SCR之前謹慎地放置保險絲或較大的串聯電阻來限制短路電流，可以防止SCR和電源損壞：（下圖）

直流電源中使用的短路棒電路

一些感測輸出電壓的設備或電路將連接到SCR的門極，以便在出現過電壓情況時，在門極和陰極之間施加電壓，觸發SCR并迫使保險絲熔斷。其效果與直接在電源輸出的正負極之間放置一根堅固的鋼質短路棒大致相同，因此得名該電路。

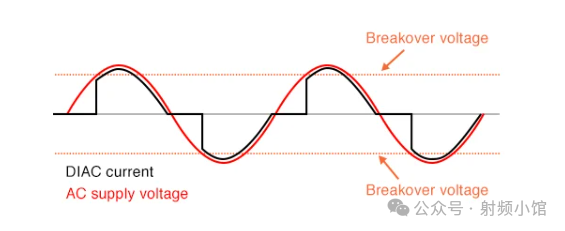

盡管SCR本質上是直流（單向）設備，但其大多數應用都用于交流電源控制。如果需要雙向電路電流，則可以使用多個SCR，每個方向放置一個或多個SCR來處理交流波形的兩個半周期中的電流。SCR之所以在交流電源控制應用中得到應用，主要原因是晶閘管對交流電的獨特響應。正如我們所見，當交流半周期的一部分被觸發時，磁控管（SCR的電子管版本）和雙向觸發二極管（DIAC，一種滯回設備）將鎖定并在該半周期剩余時間內保持導通狀態，直到交流電流減小到零，因?yàn)榻涣麟娏鞅仨殰p小到零才能開始下一個半周期。就在電流波形的零交叉點之前，晶閘管將由于電流不足而關閉（這種行為也稱為自然換向），并且必須在下一個周期中再次觸發。結果是電路電流相當于一個“斬波”正弦波。為了回顧，以下是DIAC對交流電壓（其峰值超過DIAC的擊穿電壓）的響應圖：（下圖）

DIAC的雙向響應

對于DIAC來說，擊穿電壓極限是一個固定值。對于SCR來說，我們可以通過在波形上的任何時間點觸發門極來精確控制設備何時鎖定。通過將適當?shù)目刂齐娐愤B接到SCR的門極，我們可以在任何點“斬波”正弦波，以實現負載的定時比例功率控制。

以下圖中的電路為例。在這里，SCR被放置在電路中，以控制從交流電源到負載的功率。

SCR的交流電源控制

作為單向（單向）設備，我們最多只能在交流電的一個半周期內（即電源電壓極性在上半周期為正，在下半周期為負）向負載提供半波功率。然而，為了展示定時比例控制的基本概念，這個簡單的電路比控制全波功率的電路（需要兩個SCR）更好。

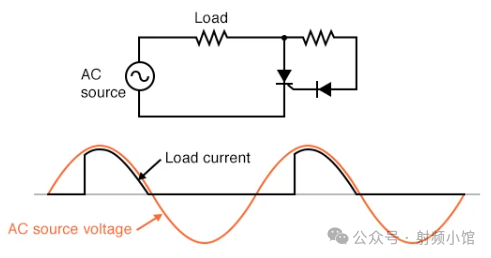

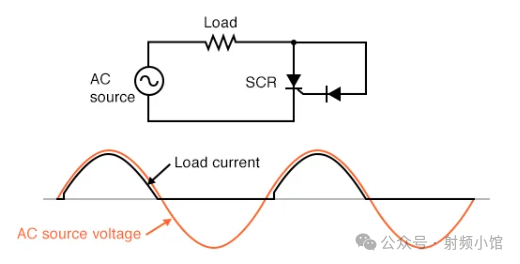

如果不向門極觸發，且交流電源電壓遠低于SCR的擊穿電壓額定值，則SCR將永遠不會導通。將SCR的門極通過標準整流二極管連接到陽極（以防止在SCR包含內置門陰極電阻的情況下，通過門極產生反向電流），將使SCR在每個正半周期開始時幾乎立即被觸發：（下圖）

通過二極管直接將門極連接到陽極；負載上幾乎完整的半波電流。

SCR觸發延遲

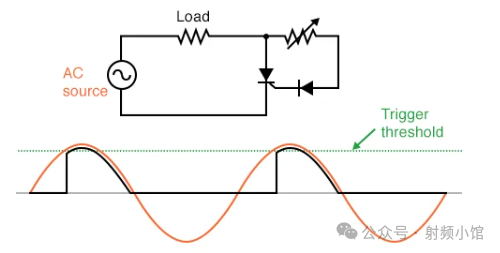

然而，我們可以通過在門電路中插入一些電阻來延遲SCR的觸發，從而增加觸發SCR所需的電壓降。換句話說，如果我們通過添加電阻來使電流更難通過門極，那么交流電壓必須在其周期內達到更高的點，才能產生足夠的門極電流來觸發SCR。結果如下圖所示。

在門電路中插入電阻；負載上的電流小于半波電流。

通過延遲觸發SCR來更大程度地“斬波”半正弦波，負載接收的平均功率會更少（因?yàn)樵谡麄€(gè)周期內供電時間更短）。通過使串聯門極電阻可變，我們可以調整定時比例功率：（下圖）

增加電阻會提高閾值水平，導致向負載輸送的功率減少。減小電阻會降低閾值水平，導致向負載輸送的功率增加。

不幸的是，這種控制方案有一個重大的局限性。在使用交流電源波形作為SCR觸發信號時，我們將控制限制在波形半周期的前半部分。換句話說，我們不可能等到波形峰值之后才觸發SCR。這意味著我們只能將功率降低到SCR在波形峰值處開始導通的程度：（下圖）

電路在最小功率設置下

如果再提高觸發閾值，電路將根本不會觸發，因?yàn)榧词菇涣麟娫措妷旱姆逯狄膊蛔阋杂|發SCR。結果將是負載無功率輸出。

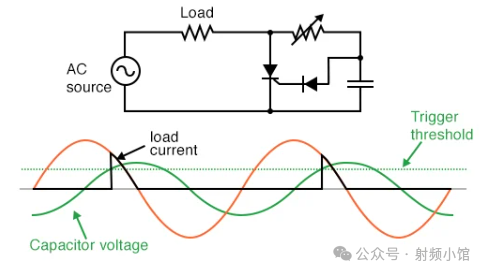

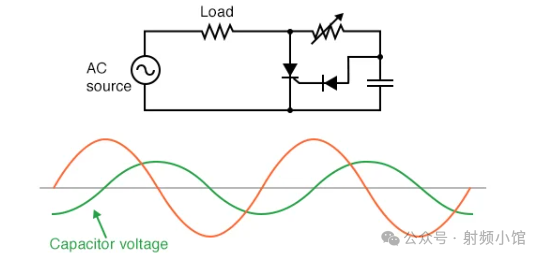

解決這一控制難題的一個巧妙方法是在電路中加入一個移相電容器：（下圖）

在電路中加入移相電容器

圖中顯示的小波形是電容器兩端的電壓。為了說明相位差，我假設了一個最大控制電阻的情況，此時SCR完全不會觸發，負載電流為零，除了通過控制電阻和電容器的少量電流。這個電容器電壓將與電源交流波形的相位差在0°到90°之間滯后。當這個移相電壓達到足夠高的水平時，SCR將觸發。

當電容器兩端有足夠的電壓來周期性觸發SCR時，產生的負載電流波形將類似于（下圖）所示。

移相信號觸發SCR導通

由于電容器波形在主交流電源波形達到峰值后仍在上升，因此有可能在超過該峰值的閾值水平上觸發SCR，從而進一步斬?cái)嘭?fù)載電流波，這是使用更簡單的電路所無法實現的。實際上，電容器電壓波形比這里顯示的要復雜一些，每次SCR鎖定時，其正弦波形都會發生畸變。然而，我在這里想要說明的是通過移相RC網絡獲得的延遲觸發作用；因此，簡化的、未失真的波形能夠很好地達到這個目的。

復雜電路觸發SCR

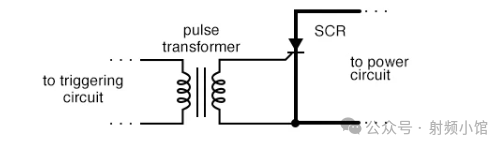

SCR也可以通過更復雜的電路來觸發或“點燃”。雖然之前展示的電路對于像燈控這樣的簡單應用已經足夠，但大型工業電機控制通常依賴于更復雜的觸發方法。有時，脈沖變壓器被用來將觸發電路耦合到SCR的門極和陰極，以在觸發電路和功率電路之間提供電氣隔離。

變壓器耦合觸發信號實現隔離

當使用多個SCR來控制電力時，它們的陰極通常不是電氣共通的，這使得難以將單個觸發電路平等地連接到所有SCR上。這種情況的一個例子是下圖所示的控制橋式整流器。

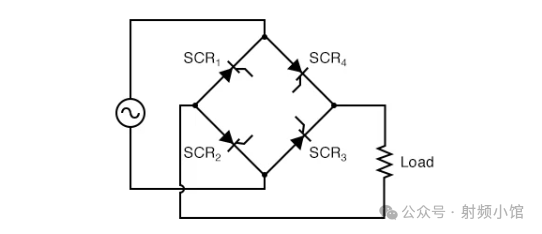

控制橋式整流器

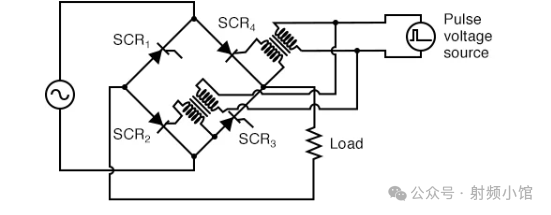

在任何橋式整流器電路中，整流二極管（在此例中為整流SCR）必須成對反向?qū)?。SCR1和SCR3必須同時觸發，SCR2和SCR4也必須作為一對同時觸發。然而，你會注意到，這兩對SCR的陰極連接并不相同，這意味著不能簡單地將它們的柵極連接并聯起來，然后連接一個單一的電壓源來同時觸發兩者：（下圖）

變壓器耦合柵極實現SCR2和SCR4的觸發

請注意，此電路僅顯示了四個SCR中兩個的柵極連接。為了簡化，省略了SCR1和SCR3的脈沖變壓器和觸發源，以及脈沖源本身的細節。

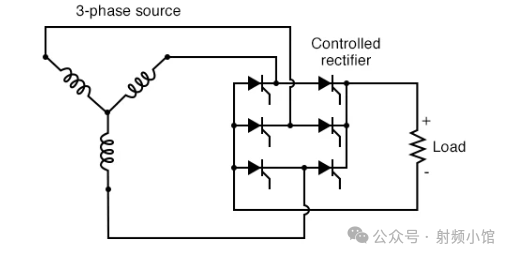

控制橋式整流器不僅限于單相設計。在大多數工業控制系統中，為了提高效率，交流電源以三相形式提供，固態控制電路也是為此而構建的。一個由SCR構建的三相控制整流器電路（未顯示脈沖變壓器或觸發電路）將如下所示（圖略）。

三相橋式SCR負載控制

回顧：硅控制整流器（SCR）本質上是一個帶有額外端子的肖克利二極管。這個額外的端子稱為柵極，通過施加小電壓來觸發設備導通（鎖定）。要觸發或點燃SCR，必須在柵極和陰極之間施加電壓，柵極為正，陰極為負。

在測試SCR時，柵極和陽極之間的瞬時連接在極性、強度和持續時間上都足以觸發它。SCR可以通過有意觸發柵極端子、陽極和陰極之間的過壓（擊穿）或陽極和陰極之間電壓上升率過高來點燃。SCR可以通過陽極電流降至保持電流值以下（低電流脫落）或“反向觸發”柵極（向柵極施加負電壓）來關閉。反向觸發有時有效，但總是需要高柵極電流。

SCR的一種變體稱為門極可關斷晶閘管（GTO），它特別設計用于通過反向觸發來關閉。即便如此，反向觸發也需要相當高的電流：通常是陽極電流的20%。可以使用連續性測試儀來識別SCR的端子：在所有端子中，僅有兩個端子之間會顯示連續性，即柵極和陰極。柵極和陰極端子連接到SCR內部的PN結，因此，當將紅色（+）引線連接到柵極，黑色（-）引線連接到陰極時，連續性測試儀應在這兩個端子之間獲得類似二極管的讀數。但請注意，一些大型SCR在柵極和陰極之間連接了內部電阻，這會影響測試儀的任何連續性讀數。

SCR是真正的整流器：它們只允許電流單向通過。這意味著它們不能單獨用于全波交流電源控制。如果將整流電路中的二極管替換為SCR，就可以構成控制整流電路，通過在不同點觸發SCR沿交流電源波形對負載的直流電源進行時間比例控制。
