一、概述

制氫電源是電解?制氫系統中關鍵的電能轉換裝置，其核?功能是將交流電變換成與電解槽電壓匹配的直流電，從?驅動?的電解過程，使?分解為氫?和氧?。在可再?能源制氫系統中制氫電源是連接電?與電解槽之間的橋梁，向上承接電?電?，向下為電解槽提供穩定的直流電。制氫電源的性能和穩定性對于提?氫能?產效率和降低成本具有?關重要的作?。

制氫電源主要包含整流柜、變壓器、控制系統、冷卻系統和輔助設備等。

二、技術路線

1.按電能來源劃分

（1）直流電DC/DC變換器供電

適用場景：光伏離網制氫、分布式直流電源系統。
技術特點：直接利用光伏系統輸出的直流電（如300-800V直流），通過DC/DC變換器進行電壓調節（如降至200-400V），匹配電解槽的輸入需求。該方案無需二次交直流轉換，能量損耗降低5%-8%，尤其適配分布式光伏制氫場景。DC/DC變換器需具備寬輸入電壓范圍（兼容多云、弱光等波動條件）和高效轉換能力（＞98%），同時支持MPPT（最大功率點跟蹤）功能以最大化光伏發電效率。

（2）交流電 AC/DC變換器供電

適用場景：集中式電網制氫、風力發電并網制氫。
技術特點：將電網或風力發電機輸出的交流電（如380V/50Hz）通過AC/DC變換器轉換為電解槽所需的穩定直流電（如600-1000V）。需重點解決交流側諧波干擾（總諧波畸變率＜5%）和低功率因數（＞0.95）問題，通常采用多電平拓?fù)浣Y(jié)構或PFC（功率因數校正）技術優化電能質量。此類方案適用于百兆瓦級綠氫工廠，可兼容電網調峰需求，但需配置諧波濾波器以符合并網標準。

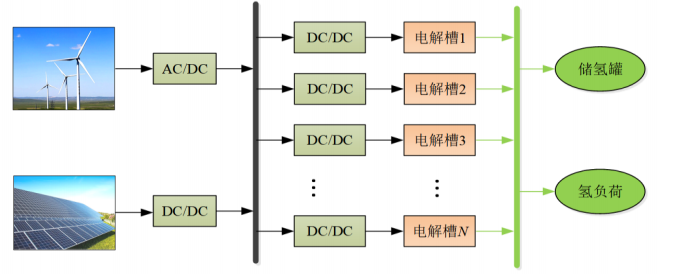

圖1 不同能源來源制氫電源示意圖

2.按電力電子器件類型劃分

（1）相控型整流器（晶閘管/SCR）

相控型整流器以晶閘管（半控型器件）為核心，通過數字電路控制晶閘管的導通角，調節輸出電壓以實現整流，最終輸出直流電驅動電解槽。其技術優勢在于結構簡單、成本低廉（單機成本約20-30萬元/5MW），且大功率技術成熟，單機功率可突破20MW，適配百兆瓦級工業制氫項目。然而，該技術存在顯著短板：高諧波干擾（諧波畸變率＞15%）需額外配置SVG/SVC諧波補償裝置，導致綜合效率較低（約85%-90%）；同時響應速度慢（功率調節時間＞500ms），難以匹配風光電力的分鐘級波動。目前主要應用于電網穩定的場景，如氯堿工業、煤化工配套綠氫項目，以及內蒙古、新疆等地的百兆瓦級綠氨/綠氫工廠。

（2）全控型整流器（IGBT）

全控型整流器以IGBT模塊（全控型器件）和快恢復二極管為核心，采用高頻脈沖寬度調制（PWM）技術（開關頻率＞10kHz），通過精確控制IGBT通斷實現高效率、低紋波直流輸出。其核心優勢在于電能質量?jī)?yōu)異（諧波畸變率＜3%，功率因數＞0.99）、動態響應極快（功率調節時間＜100ms），可實時跟蹤風光電力波動，且綜合效率領先（＞95%），尤其適合中小功率離網場景。但該技術面臨兩大瓶頸：成本高昂（IGBT模塊占設備成本40%，單機成本約120-150萬元/5MW）和單機功率受限（≤10MW），需通過多模塊并聯擴展至50MW級。典型應用場景包括西北地區光伏離網制氫站、沿海風電制氫項目，以及需要高精度控制的PEM電解槽和氫儲能調峰系統。

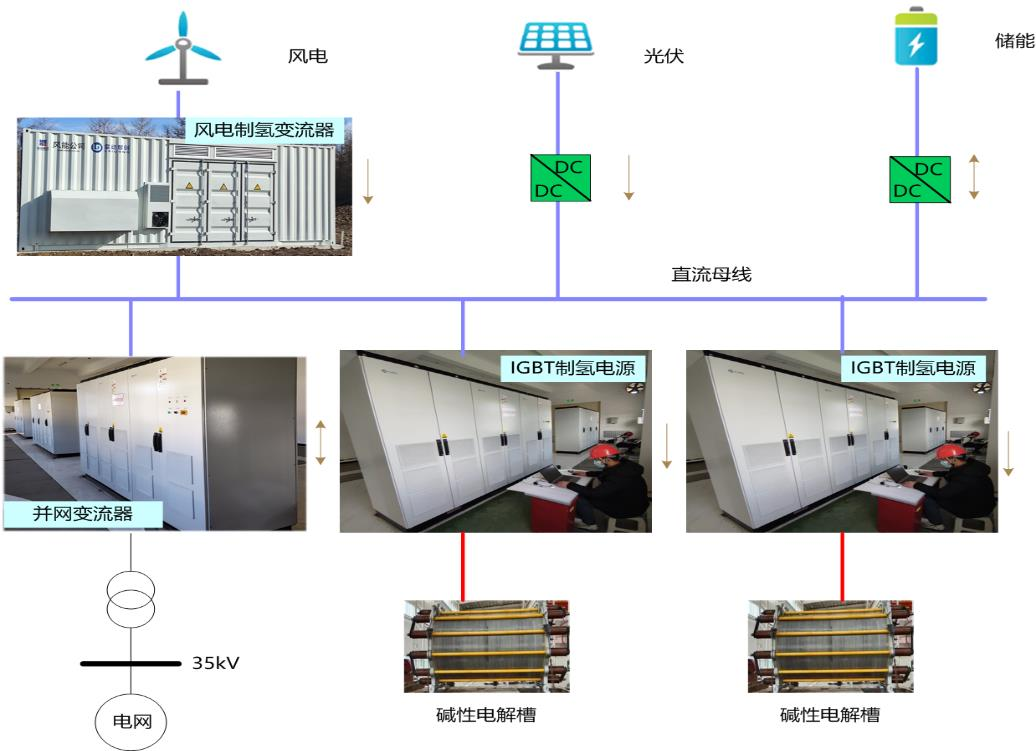

圖1 各類制氫電源部分應用示意圖

表1兩種制氫電源技術路線對比

三、制氫電源技術要求

電氣安全：需對觸電危害、能量危害、火災危害、機械危害、輻射危害、化學危害、電暈危害等進行嚴格的標準設定與管控，例如針對觸電危害，要明確規定電氣設備的絕緣性能、接地措施等相關技術參數；對于能量危害，需對可能產生的高能量沖擊、過載等情況制定相應的防范標準；

電池容量：要精確規范電池的標稱容量、實際可用容量以及在不同工況下的容量衰減標準等，確保電池容量能滿足實際使用需求且具有穩定的性能表現；

功能安全：涵蓋功能安全管理、系統及硬件、軟件、電氣質量、有功功率控制、并網切換等多方面的標準，比如在功能安全管理上，需建立完善的安全管理體系和流程，對系統及硬件的可靠性、冗余設計等要有明確的技術指標，軟件的開發、測試以及更新等過程都要遵循嚴格的安全標準；

并網要求：涉及電網適應性、故障穿越、有功無功控制、并網切換等技術標準，電網適應性需規定設備在不同電網狀態如電壓波動、頻率變化等情況下的穩定運行標準；故障穿越能力要有量化的指標來衡量其在電網故障時的應對能力；

消防/防爆：包括消防監測、消防控制、自動開關機、滅火等標準，消防監測要明確監測的范圍、精度以及響應時間等；消防控制措施需具備自動化和智能化，自動開關機的觸發條件和執行機制都要有清晰的界定，滅火設備的選型、布置以及滅火效果評估都要符合相關要求；

儲能：要對儲能系統的效率、軟啟動、過載能力、通訊等方面制定標準，儲能系統的效率計算方法和最低效率要求要明確，軟啟動的控制策略和參數設定要有規范，過載能力的界定以及在過載情況下的保護措施等都要涵蓋在技術標準內；

環境：涉及溫濕度、防潮、鹽霧、沙塵、地震等環境因素的適應標準，例如設備在不同溫濕度區間的正常運行指標、防潮的等級和措施、鹽霧和沙塵環境下的防護標準以及抗震性能的評估和要求等；

氫安全：對于氫的制取、儲存、運輸、使用等全流程都要有嚴格的安全標準，如氫氣的純度要求、儲存容器的耐壓和密封標準、運輸過程中的安全防護以及使用場所的氫氣泄漏監測和應急處理標準等；

化學：包括鉛酸電池、多環芳烴、短鏈氯化石蠟、阻燃劑、通風系統、重金屬、有機化合物等相關化學物質的使用、存儲、排放等標準，例如鉛酸電池的生產工藝、使用過程中的鉛排放控制、多環芳烴等有害物質的含量限制以及在存儲和運輸過程中的安全措施等都要在技術標準中詳細規定，以確保整個項目在化學安全方面符合相關法規和環保要求。

四、機遇與挑戰

在當前全球積極推動能源轉型的大背景下，制氫電源領域正站在發展的十字路口，機遇與挑戰并存。從機遇方面來看，政策上，各國及地方的氫能政策都在大力鼓勵可再生能源電解水制氫的應用以及電解水制氫系統性能的提升，這為制氫電源技術的發展提供了堅實的政策基礎。技術上，晶閘管與IGBT兩種類型的制氫電源技術不斷進步，尤其是IGBT制氫電源以其響應速度快、網側電能質量好、輸出直流紋波低等顯著優勢，能更好地與新型電力系統靈活匹配，市場占有率有望進一步提升，成為主流制氫電源技術。應用上，隨著制氫市場規模的擴張以及應用場景的多樣化，制氫電源將擁有更廣闊的發展空間。成本上，核心部件國產化率的提高也將進一步降低制氫電源的成本。

然而，挑戰也不容忽視。安全方面，制氫電源作為高電壓大功率的電氣設備，需要采取嚴格措施防范高壓電路帶來的電氣和其他安全風險。標準方面，制氫電源行業技術標準尚不完善，缺乏相關國標，雖2023年發布了一些行業標準填補空白，但仍需進一步完善以指導制氫電源產品的設計、開發、生產、測試及應用。

制氫電源行業在把握機遇的同時，必須正視并積極應對這些挑戰，才能在未來的能源領域中占據一席之地。
