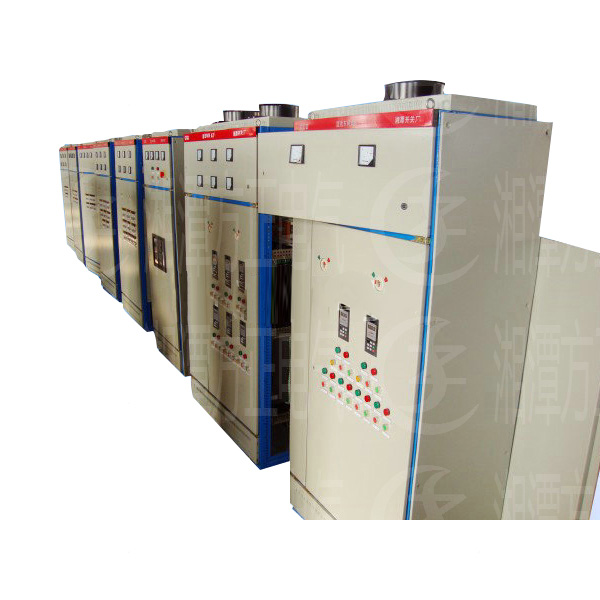

咱們說的高低壓成套設備啊，簡單來講，就是把一堆高低壓電氣設備提前設計好，組裝調試妥當后湊成的一個整體。在電力系統里，它可是?？?，主要用來控制、保護電能，還負責把電能分配到各個地方。這設備對電力系統可太重要了，有了它，電力系統才能穩穩當當運行，供電也更可靠、更安全。

從功能和使用場景來看，高低壓成套設備分好多種類呢。像開關設備，斷路器、負荷開關都在這一類；控制設備里有接觸器、繼電器；保護設備包含熔斷器、過電壓保護器；還有測量設備，比如電壓表、電流表。這些設備就像一個團隊，齊心協力讓電力系統順順利利工作。

1、開關柜為什么叫“成套”？

開關柜由進線、計量、PT、出線等組合而成。柜內裝有一次、二次元件，在使用時必須配套，所以叫“成套”。

2、我國電力電壓有多少個級別，并說出分級的作用。

答：分為500KV、220KV、110KV、35KV、10KV、380V、220V等級別。

由于電壓的高低與線損有關，電壓越高、線損越低。因而，電網常采用高壓輸電，輸送電的距離越遠，其電壓級別越高。

3、為什么要放電（10KV級別）？用什么方法可以安全放電？

答：在進行停電的時候，為了防止電容還有余電，傷及人員，所以必須卸電壓。

安全的卸電壓的方法：打開柜門或屏板時，不可直接用手接觸母線。先用10KV的試電筆檢查是否有電，然后找一顆導線，一頭接地、一頭接在試電筆前端，用試電筆前端接觸母線放電，完成后方可維修，保證人身安全。切記這一點。

4、10kV試驗電的電壓應該是多少？國內、國際標準有什么區別？

答：國內：柜體42kV，斷口48kV；國際：36kV。

5、 泄壓通道的作用是什么？

答：若萬一柜體發生爆炸,將會產生一股強勁的氣浪。這時如果柜頂有泄壓通道，則氣浪可由頂部排出,而不影響其他部分的正常工作；若無泄壓通道，氣浪就會向最薄弱的地方?jīng)_開。

6、 開關柜應裝配那些主要一次元件？

答：斷路器、避雷器、零序互感器、電流互感器(CT)、電壓互感器(PT)、高壓熔斷器等。

7、環網開關柜的作用是什么？靠什么保護變壓器？

答：作用是可帶負荷分合閘，它靠高壓熔斷器來保護變壓器。

8、空氣絕緣距離的國家標準是多少？

答：相間及相對地的空氣距離，10KV要求125mm。

9、什么叫絕緣件爬距？

答：高壓帶電側至地的、沿絕緣件外表爬行的導通距離叫絕緣件爬距。10KV要求235mm。

10、用什么方法檢查真空開關是否真空？

答：用耐壓試驗檢測。斷口用48kV檢測。

11、隔離開關有什么作用，用于哪種柜類？

答：隔離開關用于固定柜。不帶負荷操作，提供明顯斷口，方便維修。

12、高壓熔斷器作用是什么？

答：作保護變壓器用。注：PT屬小型變壓器類。

13、帶電顯示器有什么作用？

答：起指示作用，顯示柜內是否有高壓電。

14、程序鎖起什么作用？

答：柜與柜操作順序按規定程序連鎖，起到防誤操作的作用。

15、接地開關起什么作用？

答：接地開關安裝在出線端，檢修時可以防止倒供高壓電，保證人身安全。

16、活門的作用是什么？

答：當手車?yán)x柜體時，防止人或金屬接觸到帶高壓電的靜觸頭。

17、母線為什么要套膠？

答：起到一個絕緣的作用，可減少空氣絕緣距離，防止小動物入柜造成短路事故。

18、避雷器的作用是什么？為什么每組柜都至少有一個避雷器？

答：避雷器按電壓等級設計，千萬不能裝錯。有些還根據用途不同設計而設計不同。如：發電廠輸出電的、有線路運行的、有電容的、有電站用的。

避雷器主要是當線路中某地段產生過高電壓時，可將其吸收以達到線路安全運行的目的。如：進線柜有一套避雷器，可保護柜內線路安全；而外路電源在進柜時，已經裝有避雷器，所以如果外路電源產生高電壓，由于有避雷器作保護，入柜時就比較安全；出線柜下端帶避雷器，主要是考慮真空斷路器分合時會產生過電壓現象，所以必須安裝避雷器以代替過電壓吸收器。

19、說說電流互感器及零序互感器的作用。

答：電流互感器起測量、計量、保護作用；零序互感器起保護作用。

20、電流互感器可以返轉裝配嗎？為什么？

答：正常流向L1→L2，如果由L2→L1 ，則二次線設計需作修改。

21、濕控器起什么作用？

答：通過感應探頭探測出濕度，如超過正常濕度，通過發熱板發熱進行調節。有兩種操作方式：自動和手動。

22、一次方案圖起什么作用？

答：代表主回路線路上所裝配的原件及走向

23、PT與CT叫法代表什么？

答：PT—電壓互感器，CT—電流互感器

24、AC與DC叫法代表什么？

答：AC—交流電，DC—直流電

25、真空斷路器起什么作用？

答：能帶負荷分合閘，靠真空滅弧室（真空泡）滅弧。

26、斷路器的分類：

答：（1）真空斷路器：利用真空（真空度為100000汞柱以下）作為滅弧介質和主絕緣介質。滅弧的動靜觸頭均密封在真空滅弧室內。主要有10VK、35KV電壓等級。

（2）六氟化硫斷路器：?jiǎn)柺垒^晚。七十年代初才被廣泛應用，目前已是電力系統的先進設備，以SF6氣體作為滅弧介質。切斷能力比一般斷路器高10倍左右。電弧電壓低。燃弧時間短觸頭燒壞少，能頻繁操作。缺點SF6較貴。需要回收裝置，結構較復雜。我國已制造出勤率220KV以SF6為主體的全封閉式組合電器。把斷路器，隔離開關?；ジ衅?，避雷器。母線等變電站的主要設備全部裝在交有SF6氣體的密封容器中大大減小了變電站占地空間。是超高壓電器發展主要方向。國外已廣泛應用。

（3）斷路器：以壓縮空氣為滅弧介質。在超高壓方面目前是主要產器。我國產380KV。國外已產765KV。

（4）自產所斷路器：利用固定介質受電弧作用分解成氣體進行吹弧使電弧熄滅。電壓低斷流小。適用于農業用電子統。

（5）磁吹斷路器：利用磁場將電弧吹入滅弧柵中。

27、電力變壓器

答：變壓器是一種變換電壓（電流）的電氣設備。它不能變換功率。

基本結構：主要由一個閉合鐵芯和繞在鐵芯上兩個匝數不同并互相絕緣的線圈（即繞組）組成，為了減小渦流及磁滯損失，鐵芯是用涂有絕緣漆，厚度為0.35-0.5mm導磁性能很好的硅鋼片疊成，它組成變壓器中的閉合磁路一次線圈稱厚線圈式原邊，二次線圈稱付線圈式付邊，用三分單相變壓器連接成的三相變壓器組，就是三相變壓器。

28、電流互感器

答：基本結構和普通電壓器一樣，也是由一次繞組、鐵芯和二次繞組組成，使用時，一次側與被測電路負荷串聯，二次側串接5A的電流表和保護電路，一次側用粗導線，其匝數只有一匝或幾匝，二次側導線很細，匝數很多。根據變壓器運行原理：電流互感器一次側與二次側電流之比應與一二次側匝數之比成反比：IN1/IN2=N2/N1，(IIN1、IN2分別為一次側、二次側電流，N1、N2分別為一次側、二次側線圈匝數)。

29、電壓互感器

答：基本結構：是擴大電壓量程的特殊變壓器，基本結構和普通變壓器相同。故電壓互感器一二次側的電壓比U1/U2=N1/N2（N1、N2分別為一二次側線圈匝數）。

30、高壓絕緣子

答：高壓絕緣子作用：用來支持和固定母線與帶電導體，并使帶電導體間或?qū)w與大地之間，有足夠的距離和絕緣；絕緣子絕緣是靠表面形狀來獲得。不同電壓等級的絕緣子。除具有不同的有效高度外。其表面情況也不一樣。其表面做成高低凹凸的裙邊，以增加其表面長度。
