一、開關電源的控制結構
一般地，開關電源大致由輸入電路、變換器、控制電路、輸出電路四個主體組成。如果細致劃分，它包括：輸入濾波、輸入整流、開關電路、采樣、基準電源、比較放大、震蕩器、V/F轉換、基極驅動、輸出整流、輸出濾波電路等。實際的開關電源還要有保護電路、功率因素校正電路、同步整流驅動電路及其它一些輔助電路等。下面是一個典型的開關電源原理框圖，掌握它對我們理解開關電源有重要意義。

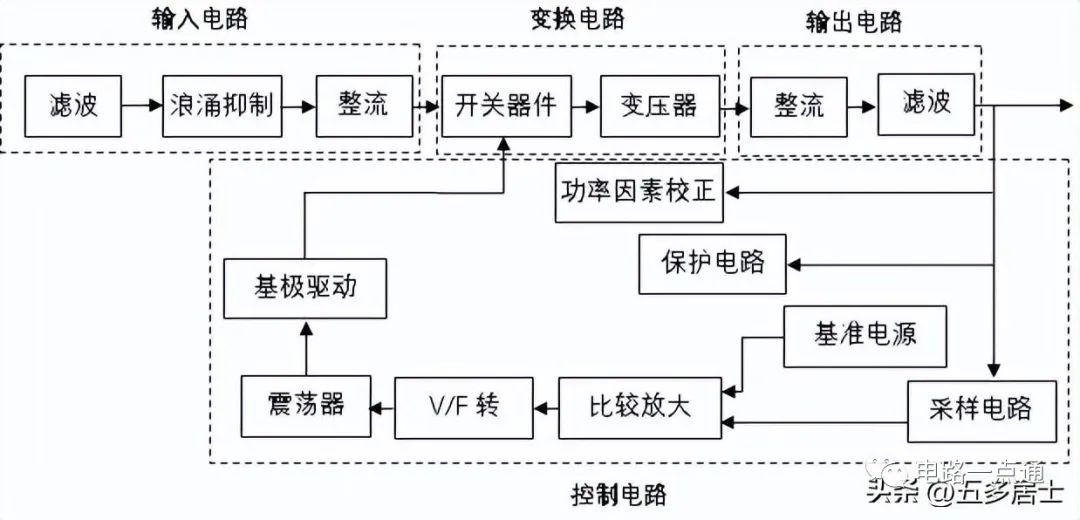

圖1：開關電源的基本結構框圖根據控制類型不同，PM（脈沖調制）電路可能有多種形式。這里是典型的PFM結構。作用：把輸入電網交流電源轉化為符合要求的開關電源直流輸入電源。有電容輸入型、扼流圈輸入型兩種，開關電源多數為前者。含開關電路、輸出隔離（變壓器）電路等，是開關電源電源變換的主通道，完成對帶有功率的電源波形進行斬波調制和輸出。功率器件：最常用的有GTR、MOSFET、IGBT。調制方式：PWM、PFM、混合型三種。PWM最常用。分無抽頭、帶抽頭。半波整流、倍流整流時，無須抽頭，全波時必須有抽頭。向驅動電路提供調制后的矩形脈沖，達到調節輸出電壓的目的。基準電路：提供電壓基準。如并聯型基準LM358、AD589，串聯型基準AD581、REF192等。比較放大：把采樣信號和基準信號比較，產生誤差信號，用于控制電源PM電路。V/F變換：把誤差電壓信號轉換為頻率信號。基極驅動電路：把調制后的振蕩信號轉換成合適的控制信號，驅動開關管的基極。把輸出電壓整流成脈動直流，并平滑成低紋波直流電壓。輸出整流技術現在又有半波、全波、恒功率、倍流、同步等整流方式。
各類拓補結構電源分析
由于穩態時，電感充放電伏秒積相等，因此：

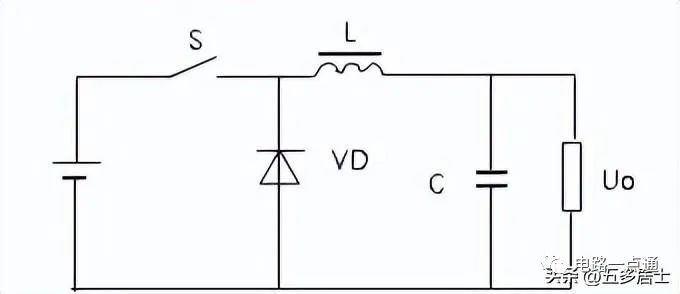

圖2：Buck電路拓補結構在開關管S通時，輸入電源通過L平波和C濾波后向負載端提供電流；當S關斷后，L通過二極管續流，保持負載電流連續。輸出電壓因?yàn)檎伎毡茸饔?，不會超過輸入電源電壓。利用同樣的方法，根據穩態時電感L的充放電伏秒積相等的原理，可以推導出電壓關系：

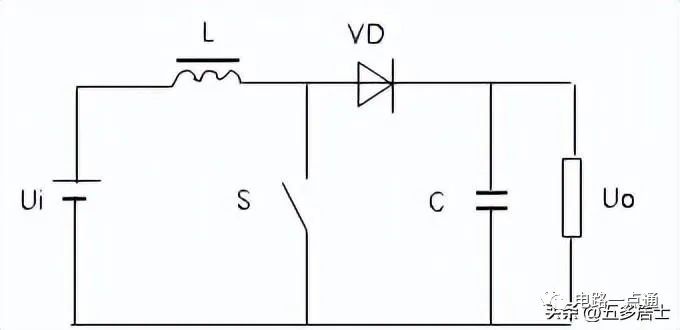

圖3：Boost電路拓補結構這個電路的開關管和負載構成并聯。在S通時，電流通過L平波，電源對L充電。當S斷時，L向負載及電源放電，輸出電壓將是輸入電壓Ui+UL，因而有升壓作用。Buck-Boost電路：升/降壓斬波器，入出極性相反，電感傳輸。電壓關系：Uo/Ui=-Δ/（1-Δ）

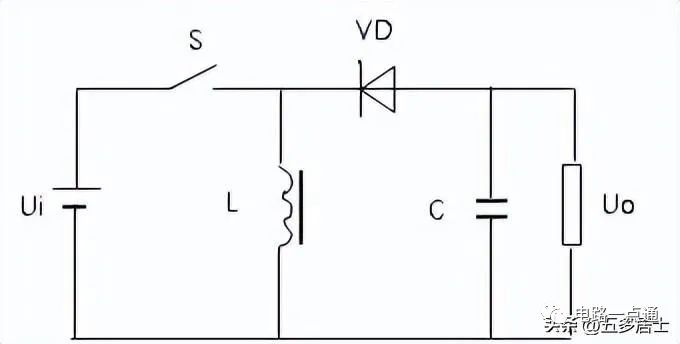

圖4：Buck-Boost電路拓補結構S通時，輸入電源僅對電感充電，當S斷時，再通過電感對負載放電來實現電源傳輸。Cuk電路：升/降壓斬波器，入出極性相反，電容傳輸。電壓關系：Uo/Ui=-Δ/（1-Δ）。

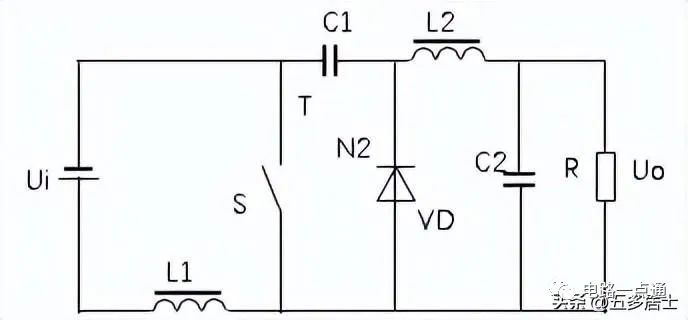

圖5：Cuk變換器電路拓補結構當開關S閉合時，Ui對L1充電。當S斷開時，Ui+EL1通過VD對C1進行充電。再當S閉合時，VD關斷，C1通過L2、C2濾波對負載放電，L1繼續充電。

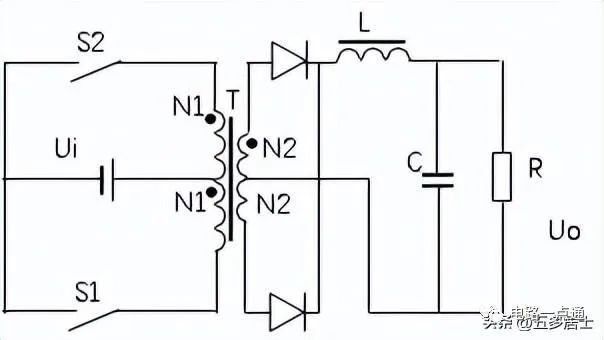

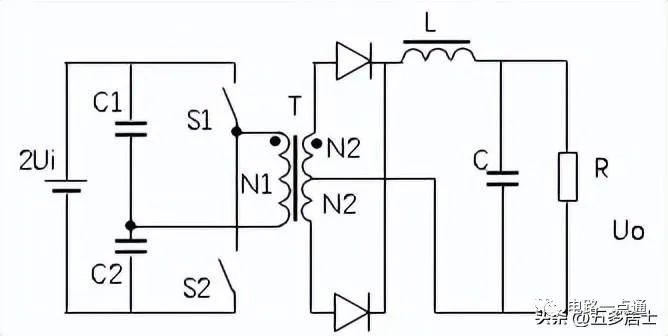

S1和S2輪流導通，將在二次側產生交變的脈動電流，經過全波整流轉換為直流信號，再經L、C濾波，送給負載。由于電感L在開關之后，所以當變比為1時，它實際上類似于降壓變換器。當S1和S2輪流導通時，一次側將通過電源-S1-T-C2-電源及電源-C1-T-S2-電源產生交變電流，從而在二次側產生交變的脈動電流，經過全波整流轉換為直流信號，再經L、C濾波，送給負載。同樣地，這個電路也相當于降壓式拓補結構。

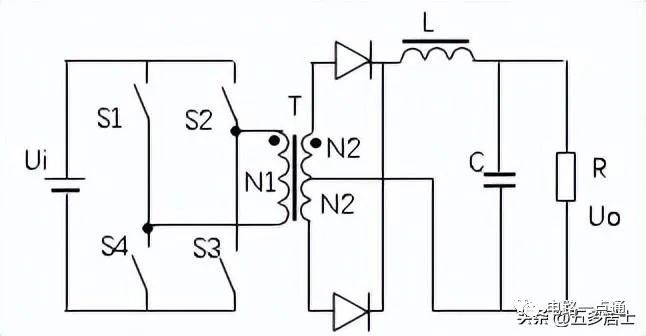

當S1、S3和S2、S4兩兩輪流導通時，一次側將通過電源-S2-T-S4-電源及電源-S1-T-S3-電源產生交變電流，從而在二次側產生交變的脈動電流，經過全波整流轉換為直流信號，再經L、C濾波，送給負載。這個電路也相當于降壓式拓補結構。

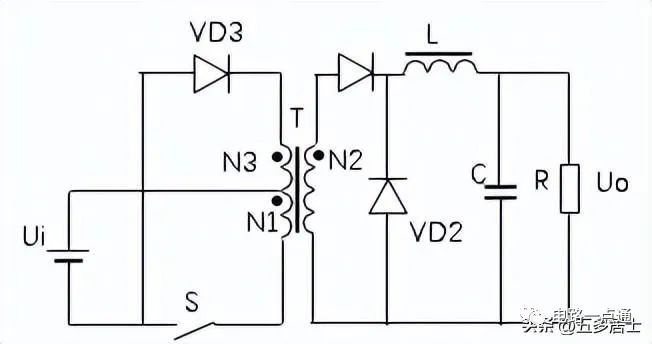

當S導通時，原邊經過輸入電源-N1-S-輸入電源，產生電流。當S斷開時，N1能量轉移到N3，經N3-電源-VD3向輸入端釋放能量，避免變壓器過飽和。VD1用于整流，VD2用于S斷開期間續流。

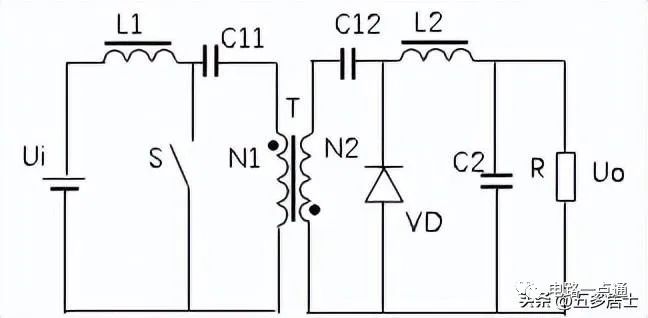

當S導通時，Ui對L1充電。當S斷開時，Ui+EL1對C11及變壓器原邊放電，同時給C11充電，電流方向從上向下。附邊感應出脈動直流信號，通過VD對C12反向充電。在S導通期間，C12的反壓將使VD關斷，并通過L2、C2 濾波后，對負載放電。這里的C12明顯是用于傳遞能量的，所以Cuk電路是電容傳輸變換電路。

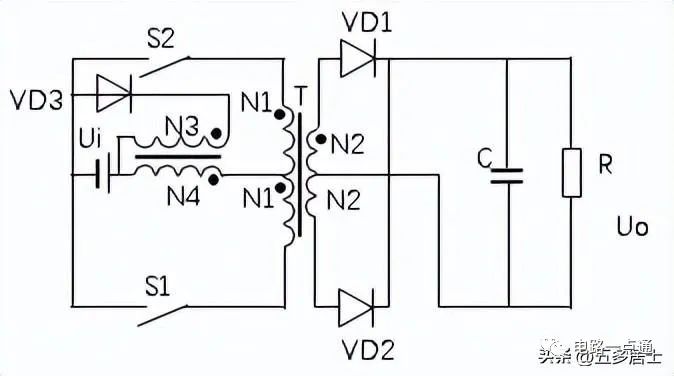

該電路與推挽電路類似。不同的是，在主通路上串聯了一個電感。其作用是在S1、S2斷開期間，使得變壓器能量轉移到N3繞組，通過VD3回饋到輸入端。

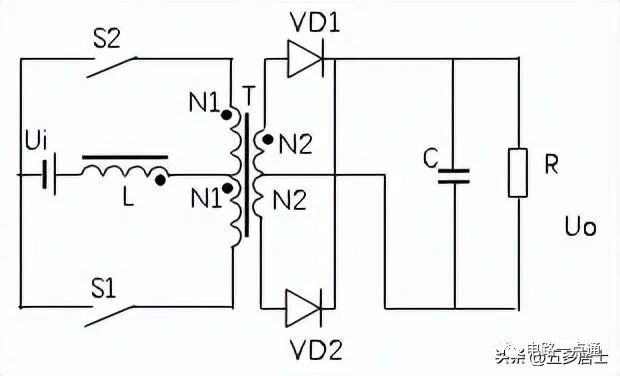

該電路也與推挽電路類似，并在主通路上串聯了一個電感。在開關導通期間，L積蓄能量。當一側開關斷開時，電感電動勢和Ui疊加在一起，對另一側放電。因此，L有升壓作用。在脈沖調制電路中，加入R、L諧振電路，使得流過開關的電流及管子兩端的壓降為準正弦波。這種開關電源成為諧振式開關電源。利用一定的控制技術，可以實現開關管在電流或電壓波形過零時切換，這樣對縮小電源體積，增大電源控制能力，提高開關速度，改善紋波都有極大好處。所以諧振開關電源是當前開關電源發展的主流技術。又分為：1．ZCS——零電流開關。開關管在零電流時關斷。2．ZVS——零電壓開關。開關管在零電壓時關斷。具體關于這個技術的簡單介紹，見后面相關內容。脈沖調制變換器：驅動波形為方波。PWM、PFM、混合式。諧振式變換器：驅動波形為正弦波。又分ZCS（零電流諧振開關）、ZVS（零電壓諧振開關）兩種。3)Buck-Boost：升/降壓斬波器，入出極性相反，電感傳輸。4)Cuk：升/降壓斬波器，入出極性相反，電容傳輸。
