如今，半導體行業的大部分新聞報道和討論都是關于基于碳化硅 (SiC) 和氮化鎵 (GaN) 等新型寬帶隙 (WBG) 材料的器件。但是就在幾年前，許多應用的首選解決方案是絕緣柵雙極晶體管 (IGBT)。
使用 IGBT 的中高功率應用仍然存在，設備本身也是如此。在本文中，我們將詳細了解 IGBT，然后考慮它們適合的現有和新興應用。
IGBT：物理結構
IGBT 是一種半導體晶體管或半導體開關，由四個交替的半導體材料層 (PNPN) 構成。當正確的電壓施加到器件的柵極時，它能夠傳導電流——當該電壓被移除時，傳導就會停止。自問世以來，IGBT 一直在不斷磨練和改進，特別是在改善開關損耗以及創建更薄的結構方面。如今，IGBT 通常將溝槽柵極與場截止結構結合起來，作為抑制器件內寄生 NPN 特性的手段。一旦實現這一點，傳導損耗和飽和電壓就會降低，從而帶來諸如增強功率密度等好處。

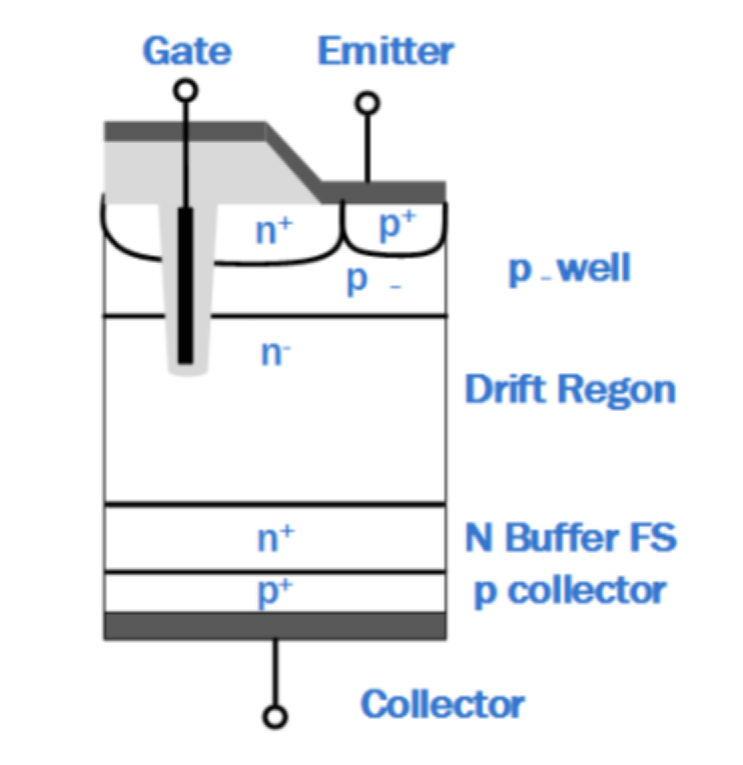

圖 1：場溝道截止 IGBT 結構
IGBT 使用和技術示例
IGBT 應用廣泛，包括太陽能逆變器、儲能系統、不間斷電源 (UPS)、電機驅動、電動汽車充電器、工業焊接以及家用電器。通常，拓?fù)浣Y(jié)構是專門為滿足特定應用程序的需求而選擇的，因此我們將比較和對比一些流行的應用程序。考慮到對更高質量焊接的需求，需要更精確地控制焊接過程。因此，通常使用逆變器而不是典型的焊接變壓器，因?yàn)橹绷鬏敵鲭娏骺梢赃_(dá)到必要的精度。這還有一個安全方面的問題，因?yàn)橹绷麟娡ǔ１徽J(rèn)為更安全。從用戶角度來看，逆變器比變壓器更小、更輕，因此焊機更便攜、使用更方便。在典型的焊機中，單相或三相交流電源經過整流以形成直流總線電壓。整流器還為小型轉換器供電，產生控制單元所需的電壓。直流母線電壓為逆變器供電，逆變器通常具有約 30 VDC 的標稱輸出電壓。然而，在使用過程中，在開路負載操作下，電壓可能會加倍，并在觸發焊接電弧時降至幾乎 0V（實際上是短路）。

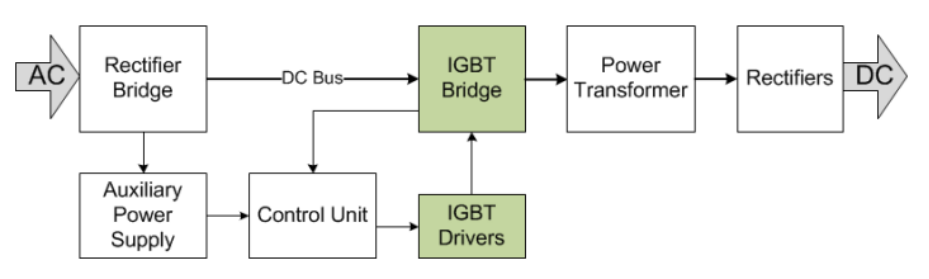

圖 2：典型焊機概述許多不同的拓?fù)浣Y(jié)構都適用于基于逆變器的焊機。然而，最常見的包括全橋 (FB)、半橋 (HB) 和雙開關正向。在 FB 和 HB 拓?fù)渲?，開關頻率為數十kHz，通常在 20 – 50 kHz 范圍內。占空比是根據負載水平和輸出電壓來控制的。就控制方案而言，這通常是恒定電流。

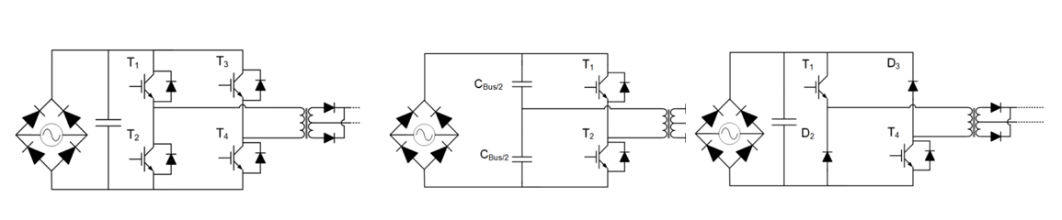

圖 3：常見拓?fù)浒?FB、HB 和雙開關正向。工業電機驅動器最常見的工業應用之一是工業電機驅動器，可用于機器人、大型機械或許多其他需要運動的應用。大多數電機驅動應用都配置為 HB，頻率在 2 kHz 到 15 kHz 之間。由此產生的輸出電壓取決于開關狀態和電流極性。

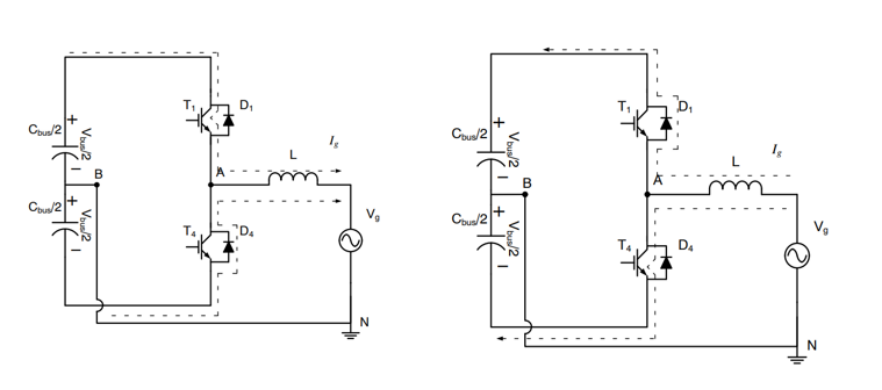

圖 4：顯示正負輸出電流的半橋拓?fù)洹?/span>電機是感性負載，因此電流增加很快。當正電流流動時 (Ig >0)，高側晶體管 (T 1 ) 將導通，向負載 (V g ) 輸送能量。然而，如果負載電流I g沿另一個方向（負極性）流動，則電流通過D 1流回，將能量返回至直流源。如果低側晶體管導通（T4導通）并且高側晶體管（T 1 ）關閉，則等于 V總線負一半（-V總線/2）的電壓將施加到負載，減少電流。如果I g大于零，則電流流經D 4將能量返回至總線源。電磁爐烹飪?nèi)〈藗鹘y(tǒng)的發熱并將熱能傳遞到平底鍋/鍋的電加熱元件，它采用激勵線圈的原理來迫使或耦合電流在鍋底內循環。為了使電磁爐正常工作，鍋底必須在物理上靠近線圈，并且只有某些金屬是合適的——需要具有高導磁率的材料。該原理類似于常見的電源變壓器，線圈為初級，鍋底為次級。它與現代感應充電技術也有很多共同點。加熱鍋所需的熱量來自鍋底層的渦流循環，或者更具體地說，來自這些電流流動的阻力。使用電感耦合，大約 90% 的能量被轉移以在鍋中產生熱量。典型的光滑頂部無感爐只能傳輸大約 70% 的能量，因此損耗減少了三倍。所使用的拓?fù)渑c焊接電路并沒有太大不同。主交流電經過整流后驅動逆變器和控制器的小型輔助電源。逆變器將電流感應到銅線圈中，從而產生電磁場，在鍋中感應出渦流。產生的熱量等于鍋底的電阻乘以感應電流的平方——稱為“焦耳效應”。

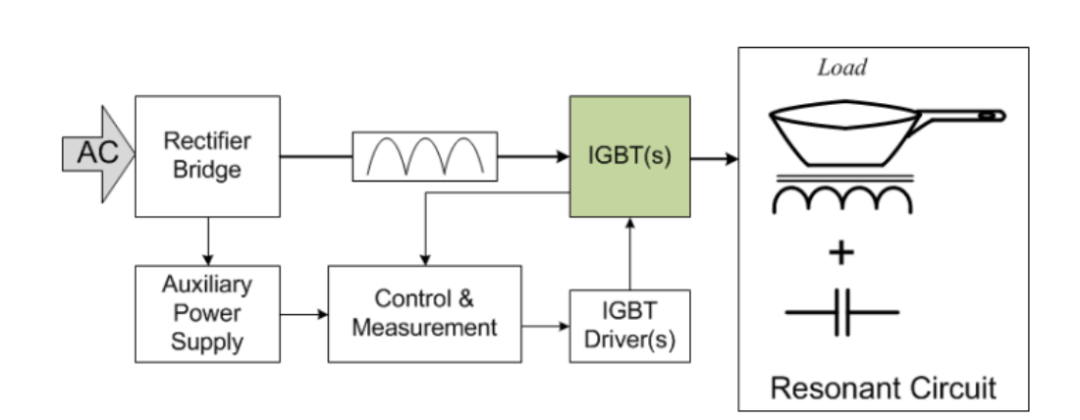

圖 5：典型電磁爐電路概述與焊機不同，感應爐的控制方案通常是變頻方案。雖然這是一種簡單的方法，但挑戰在于在大范圍內控制輸出功率所需的頻率范圍。即使在感應爐所需的高頻下，諧振轉換器也可以高效率運行。因此，諧振回路轉換器通常用于此應用，尤其是諧振半橋 (RHB) 轉換器和準諧振 (QR) 逆變器。RHB 轉換器因其可處理的負載范圍廣而受到特別重視。通常，采用零電流開關 (ZCS) 或零電壓開關 (ZVS) 等先進控制技術來確保將功率損耗保持在最低限度。

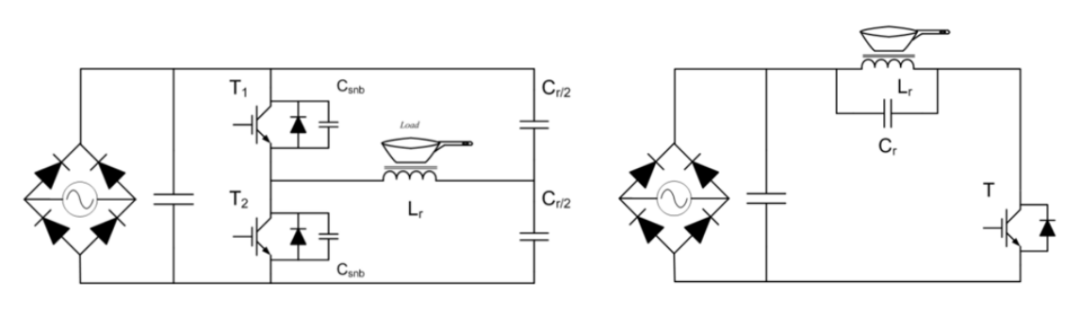

圖 6：典型 RHB 和 QR 拓?fù)涫纠?/span>由于這種拓?fù)涞某杀拘б?，QR 轉換器經常用于低功率（低于 2 W 峰值功率）感應爐應用。
在需要快速開關的應用中使用半橋拓?fù)鋾r(shí)存在許多挑戰，包括：在現代應用中，HB 拓?fù)湔诒徊婚g斷電源 (UPS) 和太陽能光伏 (PV) 逆變器等關鍵應用所取代。三電平拓?fù)湔诔蔀橹鲗?dǎo)——稱為 I 型和 T 型。有許多方面需要改進，包括降低有源元件兩端的電壓，從而降低損耗、減少諧波失真并允許使用更小的元件。最重要的是，這些拓?fù)淇娠@著降低開關損耗，在 16 kHz 至 40 kHz 的高頻下進行開關時效率高達 98%。

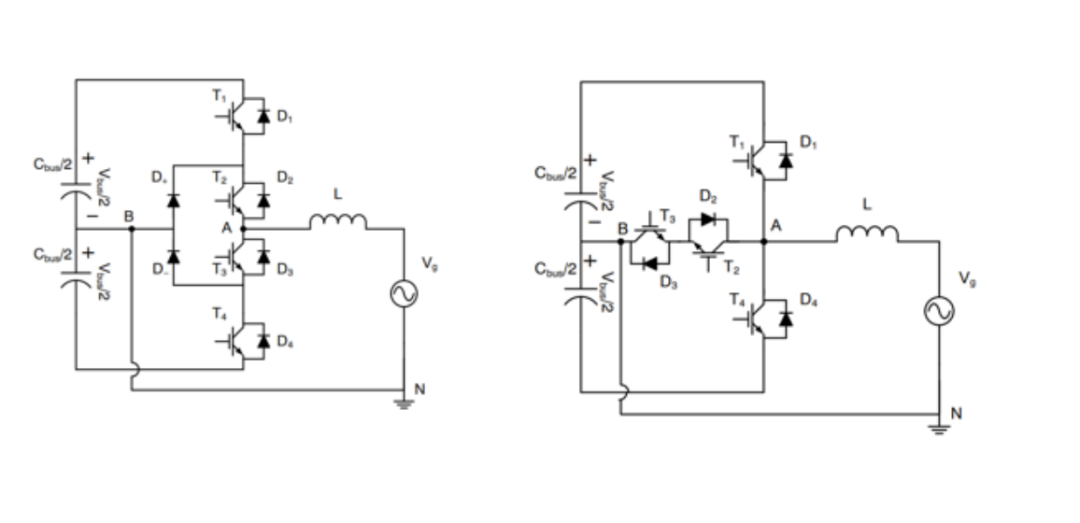

圖 7：I 型和 T 型轉換器拓?fù)渑c HB 相比具有許多優勢。雖然有些人可能將 IGBT 視為“傳統”技術，但它在高功率（高電壓/電流）應用中仍然發揮著重要作用。IGBT 技術不斷向前發展，Vcesat值接近 1 V，并且結構改進提高了密度并降低了損耗。與以往一樣，在使用 IGBT 時，設計人員必須充分了解應用需求并選擇適當?shù)耐負湟源_保最佳結果和性能。
