水電解制氫是實(shí)現(xiàn)綠氫生產(chǎn)的關(guān)鍵技術(shù)，目前國(guó)內(nèi)通過(guò)添加電解質(zhì)溶液電解水制氫是主流制氫技術(shù)路線，電解質(zhì)溶液不僅影響制氫效率，還直接關(guān)系設(shè)備壽命、能耗和成本。本文從原理、材料、工業(yè)實(shí)踐到前沿技術(shù)，系統(tǒng)解析水電解質(zhì)溶液的科學(xué)邏輯與技術(shù)細(xì)節(jié)。

 一、電解質(zhì)溶液的核心作用與導(dǎo)電機(jī)理

功能定位

提供離子導(dǎo)電介質(zhì)，完成水的電化學(xué)分解反應(yīng)：

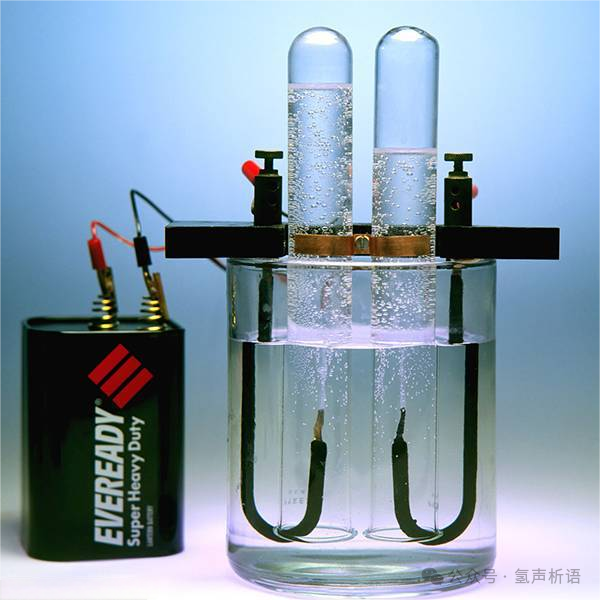

圖1 水的電解試驗(yàn)中水在加入電解液通電的條件下分解成了氫氣和氧氣

導(dǎo)電機(jī)制

強(qiáng)電解質(zhì)電離：以KOH為例在KOH水中完全解離為K?和OH?，形成高濃度離子流。

離子遷移路徑：

陰極區(qū)：H₂O分子結(jié)合電子生成H?和OH?

陽(yáng)極區(qū)：OH?失去電子生成O?

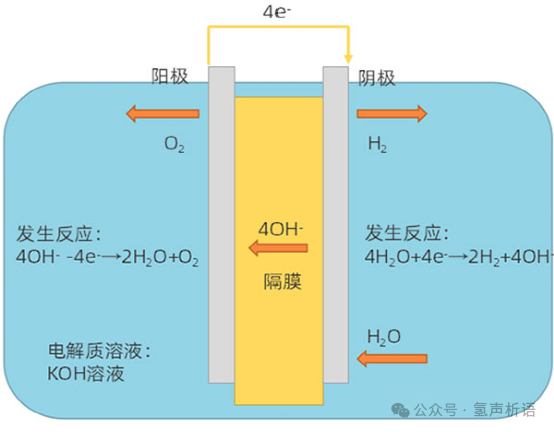

圖1  堿性電解水制氫原理

二、電解質(zhì)溶液類型與材料特性對(duì)比

不同電解液的電導(dǎo)率與適用性差異顯著：鹽類因電導(dǎo)率低于酸、堿而無(wú)法用于工業(yè)電解；酸類（如硫酸）雖具備高電導(dǎo)率（如30% H?SO?約0.8 S/cm）、低成本及易分離氣體的優(yōu)勢(shì)，但其強(qiáng)腐蝕性會(huì)嚴(yán)重破壞電解槽結(jié)構(gòu)，故工業(yè)場(chǎng)景中僅限實(shí)驗(yàn)室研究；相比之下，堿性電解液（如30% NaOH電導(dǎo)率0.45 S/cm、30% KOH電導(dǎo)率0.6 S/cm）不僅導(dǎo)電性能優(yōu)異，還能通過(guò)鈍化作用在鐵、鎳電極表面形成保護(hù)層（如Fe_?O_?），顯著抑制腐蝕。

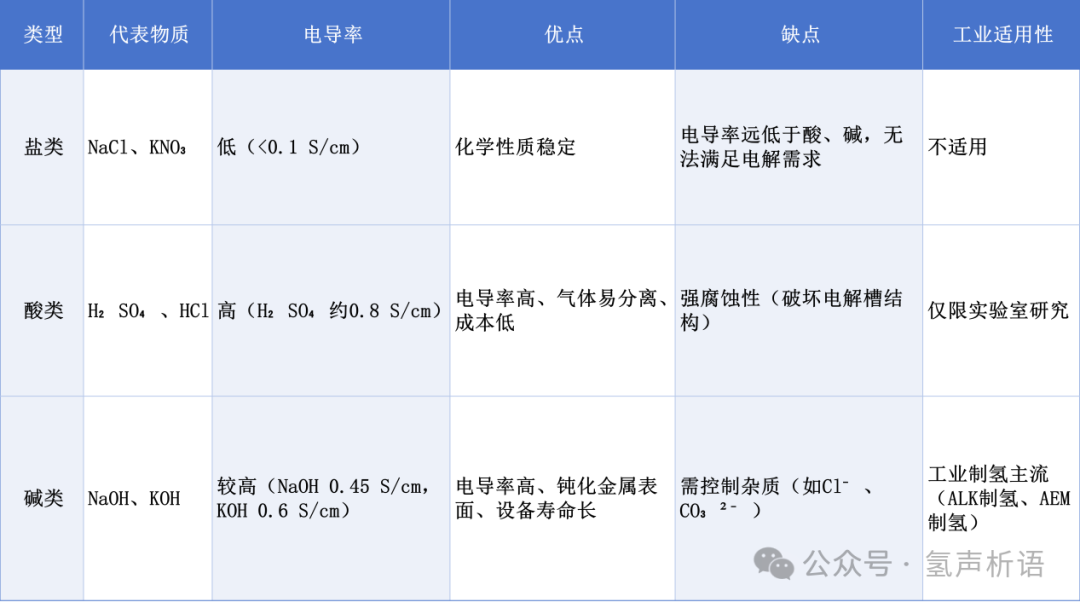

表1不同電解液類型對(duì)比

因此，目前生產(chǎn)中一般采用堿液作為電解液，常用的堿液有氫氧化鈉和氫氧化鉀兩種。

氫氧化鈉俗名燒堿，是最重要且常用的強(qiáng)堿。氫氧化鉀也是很重要且常用的堿，它的工業(yè)制法、性質(zhì)和用途都與氫氧化鈉相似。因?yàn)樘烊坏拟淃}較少，所以氫氧化鉀的價(jià)格比氫氧化鈉高。

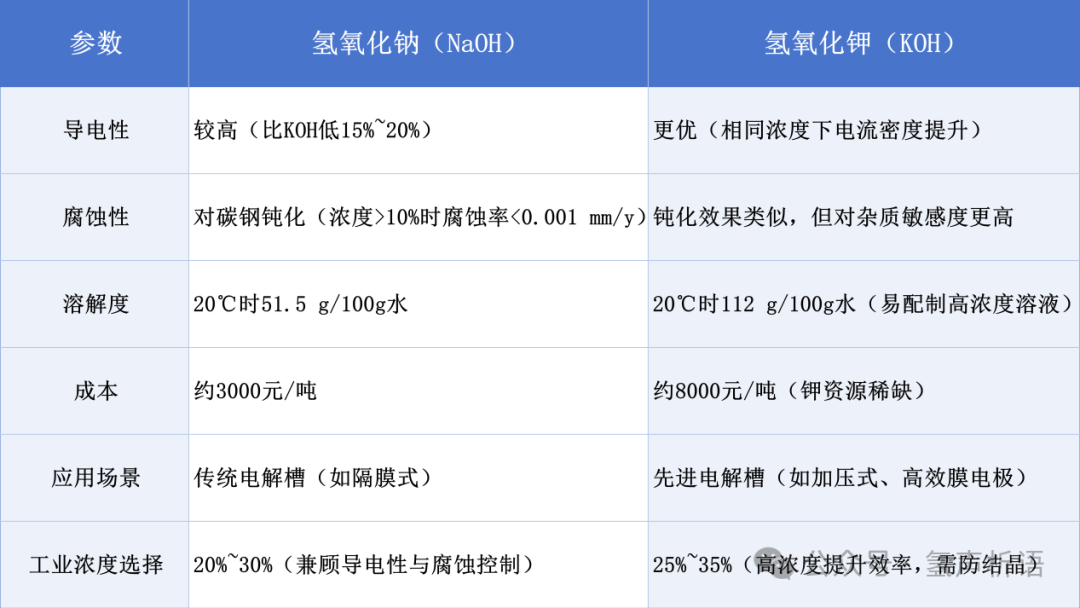

表2 氫氧化鈉（NaOH）與氫氧化鉀（KOH）的工業(yè)參數(shù)對(duì)比

KOH溶液在同等濃度下電導(dǎo)率比NaOH高約20%，可降低歐姆損耗，節(jié)省約8%~12%電能。

氫氧化鉀的導(dǎo)電性比氫氧化鈉好，雖然它的價(jià)格較高，一次性投資大，但從節(jié)能和總體效益來(lái)看，使用氫氧化鉀比使用氫氧化的要經(jīng)濟(jì)，設(shè)備腐蝕加重問(wèn)題也不明顯，所以，現(xiàn)在普遍用氫氧化鉀作電解液。

   表3   30%KOH與30%NaOH 電導(dǎo)率對(duì)比

四、工業(yè)應(yīng)用中的關(guān)鍵問(wèn)題與解決方案

電解質(zhì)溶液老化

現(xiàn)象：電導(dǎo)率下降（每年約2%~5%）、雜質(zhì)積累

對(duì)策：

l定期補(bǔ)加新鮮溶液（每年更換15%~20%）

l安裝在線電導(dǎo)率監(jiān)測(cè)儀（閾值報(bào)警）

溫度失控

風(fēng)險(xiǎn)區(qū)間：<60℃（電導(dǎo)率驟降）或>100℃（腐蝕加速）。

控溫方案：

l板式換熱器維持70~90℃（ΔT<5℃）；

l鈦合金耐蝕材料+閉環(huán)冷卻水循環(huán)。

氣體夾帶堿霧

影響與危害：

氫氣純度下降至99.5%以下（工業(yè)標(biāo)準(zhǔn)要求≥99.99%）,堿液霧滴沉積在管道中結(jié)晶，堵塞閥門與傳感器。

對(duì)策:

l多級(jí)旋風(fēng)分離器：
利用離心力分離粒徑>10 μm的液滴（去除率>95%），設(shè)計(jì)流速15~20 m/s，壓損<5 kPa。

l陶瓷膜過(guò)濾器：
采用α-氧化鋁多孔膜（孔徑0.1 μm，耐堿溫度<120℃），實(shí)現(xiàn)最終氫氣純度≥99.999%，壓差控制在10~15 kPa。

l自動(dòng)排液系統(tǒng)：
分離后的堿液通過(guò)電磁閥定時(shí)排放至回收罐，經(jīng)凈化后重新注入電解槽。

五、前沿技術(shù)突破

復(fù)合電解質(zhì)溶液體系

NaOH-KOH混合液：在30% KOH中添加5% NaOH，電導(dǎo)率提升10%且成本降低18%。

納米添加劑：加入Al?O?納米顆粒（0.1wt%），降低析氫過(guò)電位50mV。

再生電解質(zhì)溶液技術(shù)

廢堿液回收：通過(guò)電解再生裝置（如EDR電滲析），回收率>90%。

六、未來(lái)發(fā)展方向

超濃電解質(zhì)溶液

開(kāi)發(fā)40%~50% KOH溶液（需解決黏度高、傳質(zhì)慢問(wèn)題），目標(biāo)電流密度突破6000A/m2。

智能電解質(zhì)溶液系統(tǒng)

集成pH/電導(dǎo)率/溫度傳感器，AI動(dòng)態(tài)調(diào)節(jié)濃度與流量。

生物基電解質(zhì)溶液

探索植物提取堿（如海藻生物堿），降低環(huán)境足跡。

結(jié)語(yǔ)

水電解質(zhì)溶液作為制氫技術(shù)的“血液”，其優(yōu)化是提升效率、降低成本的核心突破口。從傳統(tǒng)堿性體系到固態(tài)電解質(zhì)，技術(shù)創(chuàng)新持續(xù)推動(dòng)行業(yè)變革。未來(lái)，隨著材料科學(xué)與工程技術(shù)的深度融合，電解質(zhì)溶液將向更高性能、更低能耗、更強(qiáng)可持續(xù)性方向邁進(jìn)，為氫能社會(huì)奠定堅(jiān)實(shí)基礎(chǔ)。
