一、什么是可控硅

起源

可追溯到20世紀50年代初期，由貝爾實驗室的物理學家William Shockley在研究半導體時發現晶體三極管，1957年西門子公司的Heinrich Welker受其啟發發現早期的“硅控制器件”，1964年這一技術被擴展成晶閘管，即現代可控硅的雛形。

基本概念

可控硅（Silicon Controlled Rectifier）簡稱SCR，也被稱為晶閘管，是一種具有控制接通和關斷功能的半導體器件.它具有體積小、 效率高、壽命長等優點.在自動控制系統中，可作為大功率驅動器件，實現用小功率控件控制大功率設備.它在交直流電機調速系統、調功系統及隨動系統中得到了廣泛的應用。

可控硅分單向可控硅和雙向可控硅兩種。雙向可控硅也叫三端雙向可控硅，簡稱TRIAC。雙向可控硅在結構上相當于兩個單向可控硅反向連接，這種可控硅具有雙向?qū)üδ堋Ｆ渫〝酄顟B(tài)由控制極G決定。在控制極G上加正脈沖(或負脈沖)可使其正向 (或反向)導通。這種裝置的優點是控制電路簡單，沒有反向耐壓問題，因此特別適合做交流無觸點開關使用。

大家只要重點記住，他是一種大功率電器元件，適用于一些大功率場合的開關控制，比如電機調速等等。

二、可控硅的結構

通常由四個層狀半導體材料構成，有三個PN結，形成特殊結構。一般有三個電極，分別是陽極（A）、陰極（K）和控制極（G）。上面我們說到可控硅可以分為雙向可控硅和單向可控硅，我們來看一下他們的結構：

單向可控硅

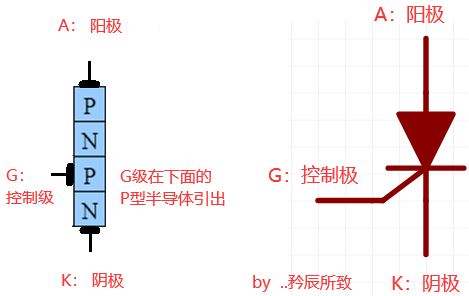

首先我們來看一下單向可控硅，可控硅在結構上的組成就是我們熟悉的 PN 結，單向可控硅的電路符號有點像二極管，如下圖：

顧名思義，單向可控硅只能單向?qū)?，從圖標上也能看出來，導通后和一個二極管類似。

區別與二極管，可控硅可以通過 小觸發電流的觸發信號 來控制導通，導通后可通過大電流。

 雙向可控硅

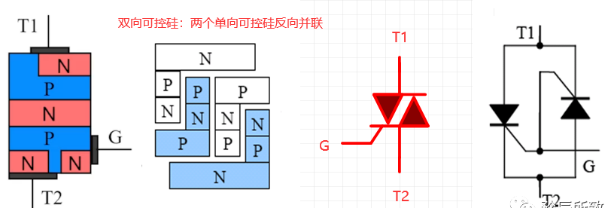

雙向可控硅，不再區分陽極和陰極，因為他可以雙向?qū)?，其結構如下圖所示：

雙向可控硅兩個方向都能導通。

特性

具有正向?qū)ê头聪蚪刂固匦?，能在控制信號作用下切換導通或關斷狀態。特點包括控制性能好、能承受高電流和電壓適用于大功率電路、有一定開啟電壓、一旦導通需外部干預關斷、適用范圍廣。

三、可控硅的工作原理

涉及半導體材料物理特性，分三個階段。關態時控制極未觸發，器件處于關態；觸發階段，控制極加正向觸發電壓，器件從關態到導通；導通后，控制極失去作用，撤觸發信號仍導通，要關斷需撤除陽極電壓或改變陽極與陰極間電壓極性。從上面我們可控硅的結構可以看出來，可控硅有一個 G 級，名為控制級，那么它是如何控制可控硅工作的呢？ 下面我們就來說明一下。

導通條件

單向可控硅：

控制級（G）受到一個超過閾值的脈沖電壓，并且 陽極（A）和 陰極（K）之間有大于最小導通電壓的正向電壓，可控硅就能導通。

雙向可控硅：

和單向可控硅一樣，導通的條件是給 G 級一個超過閾值的脈沖電壓， 但是雙向可控硅是給 G 級的電壓超過閾值電壓的絕對值就能導通，也就是不僅正電壓可以，負電壓也是可以的。

維持條件

單向可控硅：

陽極（A）和 陰極（K）之間 持續 有大于 最小導通電壓 的正向電壓， 并且流過的電流大于最小維持電流。

雙向可控硅：

以導通過后那個狀態的電流流向為依據，維持條件和單向可控硅一樣。

關斷條件

可控硅只能控制打開，不能控制關閉。但是如果導通后，達不到維持他導通的條件，可控硅就會關斷。

不管雙向還是單向都是一樣的，導通后如果正向電壓（雙向可控硅以導通后的電流流向為依據）過小，達不到最小導通電壓，或者電流達不到最小維持電流，可控硅會自行關斷。

上面我們說明了可控硅如何工作的，那么為什么是上面說的那樣，給 G 極一個脈沖信號就可以，我們就來分析一下他的工作原理。

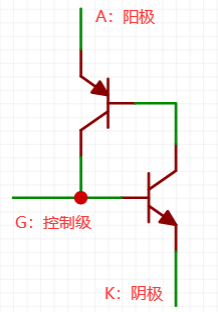

以單向可控硅為例說明，我們回顧可控硅的結構，它可以看做兩個三極管的組合，上面一個 PNP ，下面一個 NPN 那么，他的結構可以等效為如下圖：

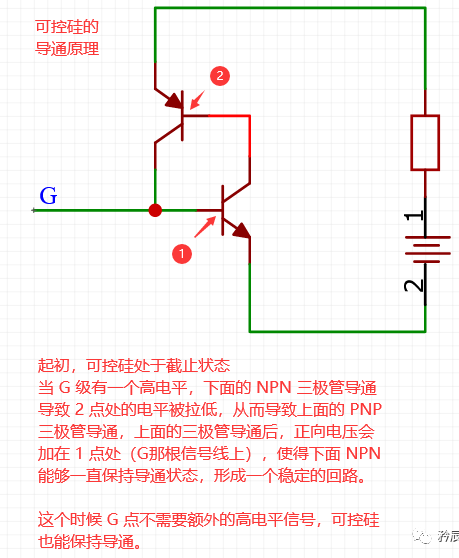

我們使用可控硅搭建一個簡單的電路，如下圖：

上面圖中說明了可控硅的導通原理，當然，可控硅導通以后，就無法關斷了，即便 G 級拉低也不是可以的（導通后 G 級可以認為沒用了，在正常的范圍內不管他怎樣都影響不了導通狀態）。

要使得可控硅關斷，在上面的電路中，只能把電源去掉，才能使得可控硅關斷。

當然，除了上面說到的幾個參數，我們在實際應用的過程中，還需要根據自己的場合考慮，比如可控硅的 通態均方根電流， 耐壓等等。

還是那句老話，實際電路設計，參數一定要有冗余，保證安全！

四、可控硅的應用

工業領域

電爐工業：用于退火爐、烘干爐、淬火爐等各類電爐中，實現對加熱過程的精確控制，滿足不同工藝對溫度和功率的要求。

機械設備：在包裝、注塑、熱縮等機械中，能精準控制溫度和功率，保證設備正常運行。如塑料加工機械，通過可控硅精確控溫，使塑料達到合適的加工狀態。

玻璃工業：在玻璃纖維、成型、融化等環節，可控硅可控制加熱設備，確保玻璃生產的質量和效率。

汽車工業：應用于噴涂烘干、熱成型等工序，實現對溫度和功率的精確調節，提高汽車生產的質量和效率。

化學工業：用于蒸餾蒸發、預熱系統、管道加熱等，為化學反應提供穩定的溫度和功率條件。

電力領域

電能轉換與分配：用于電力整流器，將交流電轉為直流電，為電解、電鍍設備供電；也用于不間斷電源（UPS），通過逆變功能維持關鍵設備的持續供電。

大功率電源控制：在工業電弧爐、電磁感應加熱設備等大功率應用場景中，高效調節電能輸出，優化設備運行效率。

照明領域

節能照明：用于隧道照明、路燈照明、攝影照明、舞臺燈光等，實現燈光亮度的無極調節，達到節能和調光的效果。

家電領域

應用于調光燈、調速風扇、空調機、電視機、電冰箱等，實現對電壓和功率的調節，滿足不同的使用需求。

其他領域

觸發電路：如日光燈觸發電路中，可控硅可產生瞬時高壓使日光燈啟動。

電機調速：在電機調速電路中，控制電機定子繞組中的電流大小和相位，實現電機轉速的調節。
