可控硅，也稱為硅控整流器（Silicon Controlled Rectifier，簡稱SCR），是一種重要的半導體器件，廣泛應用于電力電子、電機控制、照明調節等領域。它的主要功能是控制電流的通過，從而實現對電路的調節和控制。可控硅的工作原理和控制方式是理解其應用和性能的關鍵。

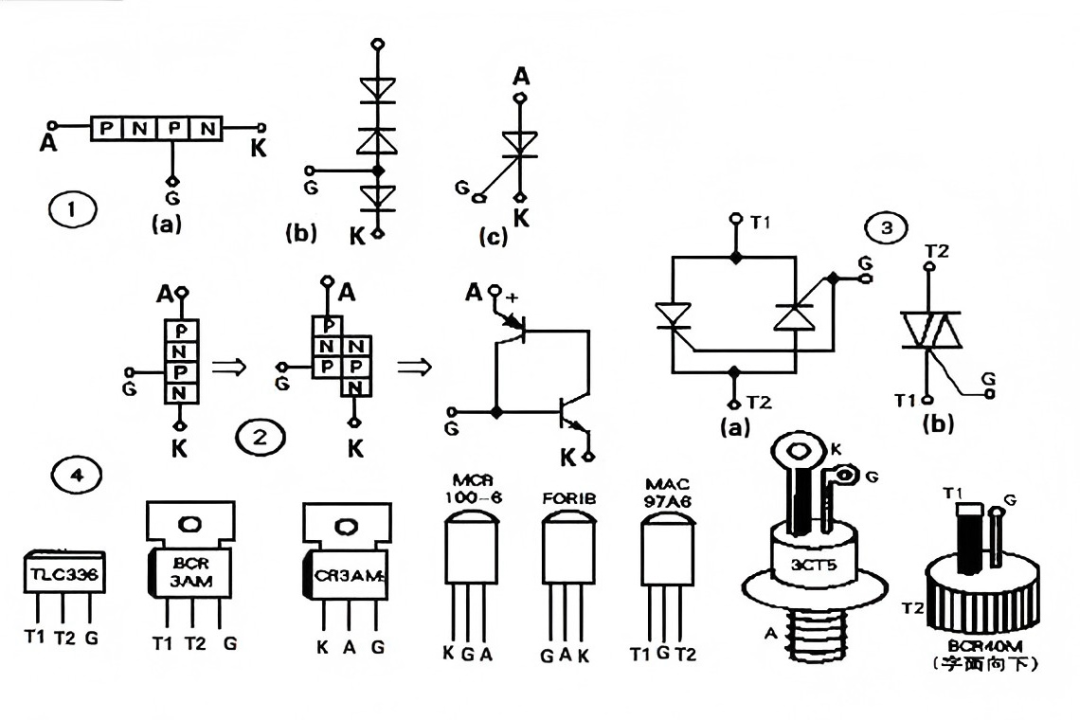

可控硅具有三層半導體結構，分別為P-N-P-N四層結構，具備三個電極：陽極（Anode）、陰極（Cathode）和控制極（Gate）。當陽極與陰極之間施加正向電壓時，如果控制極沒有信號輸入，可控硅處于截止?fàn)顟B(tài)，不導通；當控制極施加一個觸發脈沖信號時，可控硅迅速導通，允許電流通過。

1、 直流控制：在直流電路中，可控硅通常用于開關和調節功能。直流控制的特點是觸發信號為直流電壓或電流。當需要導通可控硅時，控制極施加一個適當?shù)闹绷麟妷夯蛎}沖信號，使其進入導通狀態。一旦導通，即使控制信號消失，可控硅也會保持導通狀態，直到陽極與陰極之間的電流降到零或反向電壓加到一定程度。

直流控制在實際應用中包括電機啟動和停止、直流電源的開關等。例如，在直流電機控制中，可控硅可以通過控制電機的啟動和停止，實現對電機的精確控制。

2、交流控制：在交流電路中，可控硅的控制方式更加復雜，因?yàn)榻涣麟妷菏侵芷谛宰兓?，通常是正弦波形。交流控制的特點是觸發信號為交流電壓或脈沖信號。交流電路中的可控硅通常用于調光器、交流電機控制、交流電源調節等。

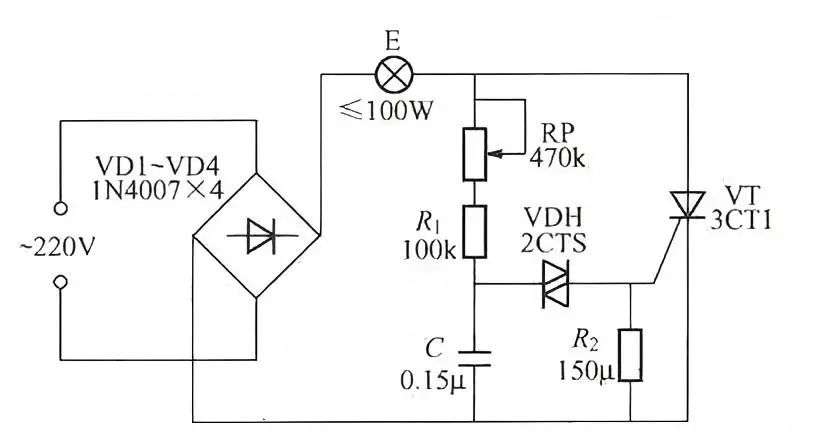

在交流電路中，可控硅的觸發信號通常與交流電源的相位有關。每個交流周期內，可控硅需要在適當?shù)臅r(shí)間點觸發導通，然后在下一個周期的開始時自動關斷。通過調整觸發信號在每個周期內的相位，可以控制可控硅的導通角，從而調節流過電路的平均電流和電壓。例如，在調光器中，通過改變可控硅的觸發角，可以調節燈泡的亮度。

為了實現對可控硅的有效控制，通常需要設計相應的控制電路。控制電路的設計包括以下幾個方面：

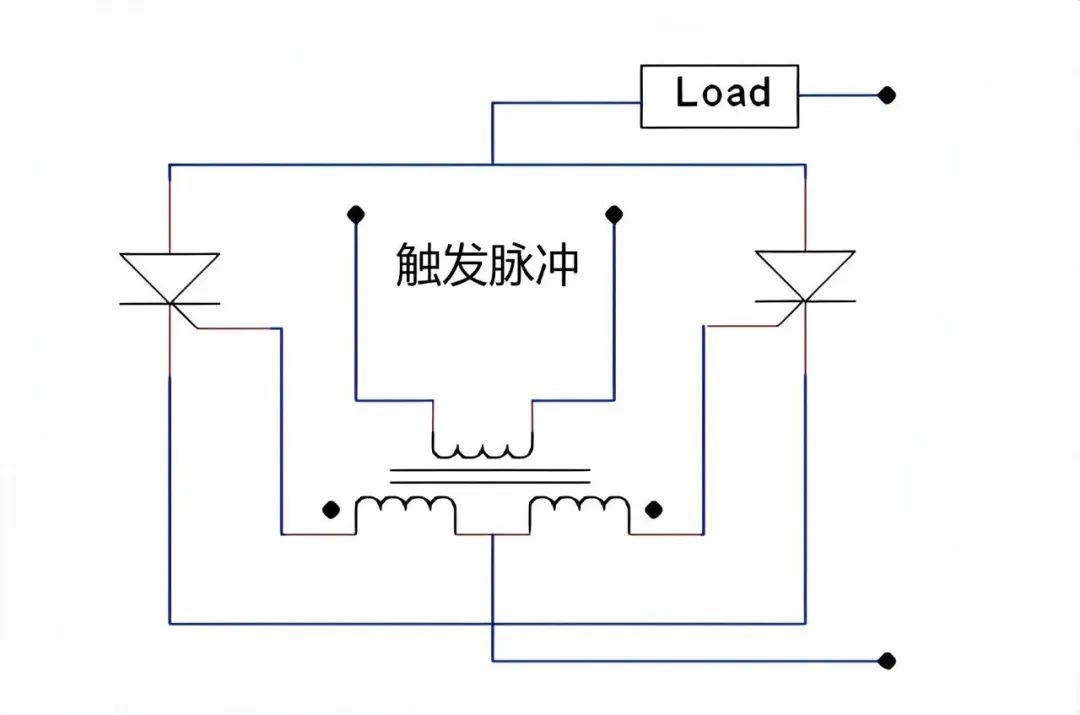

1、觸發電路：觸發電路的設計是控制可控硅導通的關鍵。觸發信號的幅度、頻率和相位都需要精確控制，以確?？煽毓柙谡_的時間點導通。

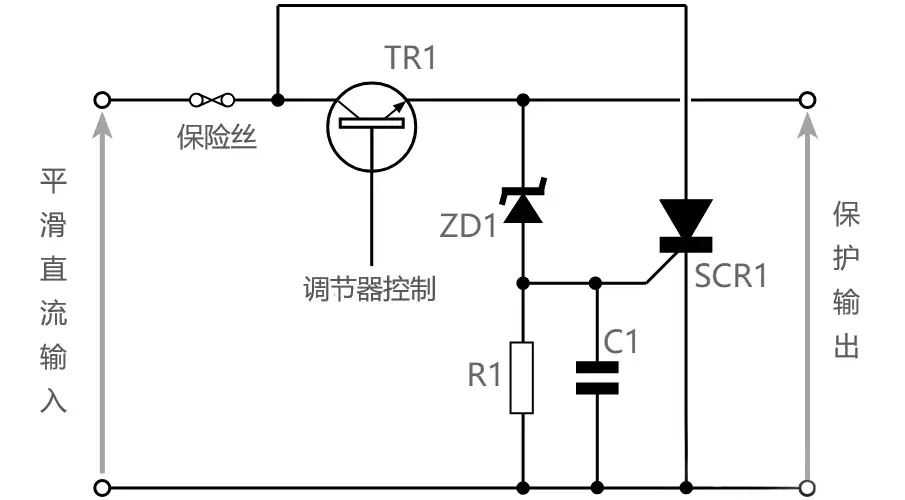

2、保護電路：為了保護可控硅不受過電流、過電壓等因素的損壞，通常需要設計相應的保護電路。例如，使用熔斷器、壓敏電阻等器件來防止電路中的異常情況對可控硅造成損害。

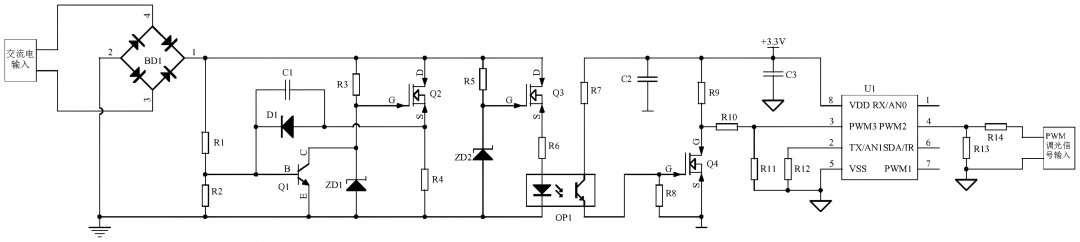

3、反饋控制：在一些復雜應用中，需要設計反饋控制電路，以實現對輸出電流、電壓的精確控制。反饋控制電路可以根據實際輸出情況調整觸發信號，從而實現閉環控制。

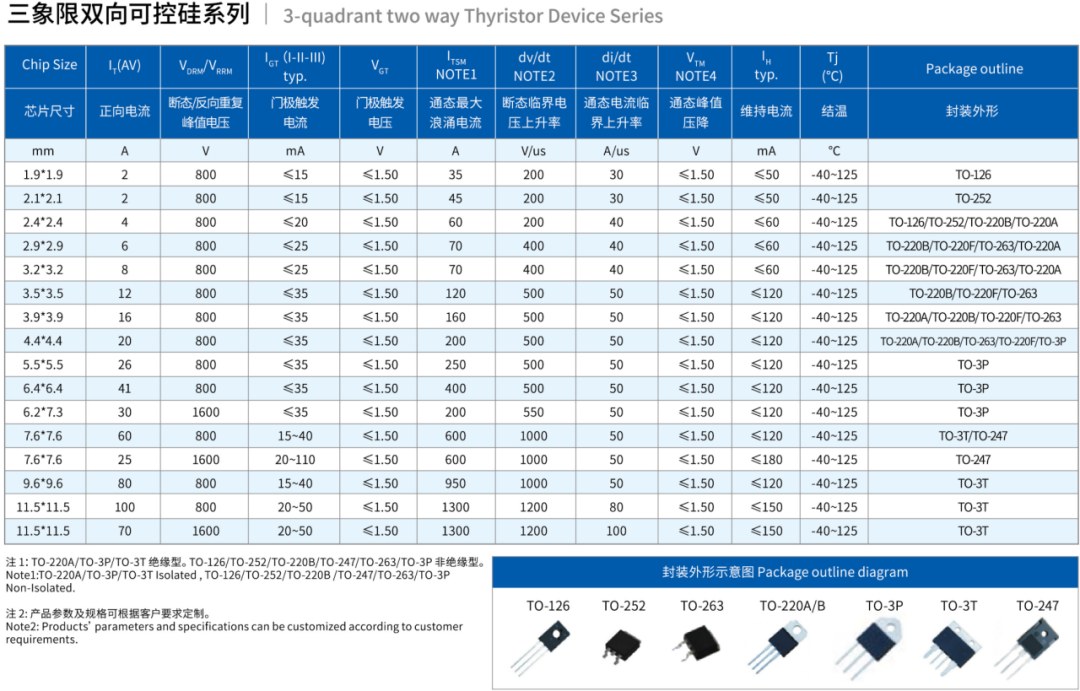

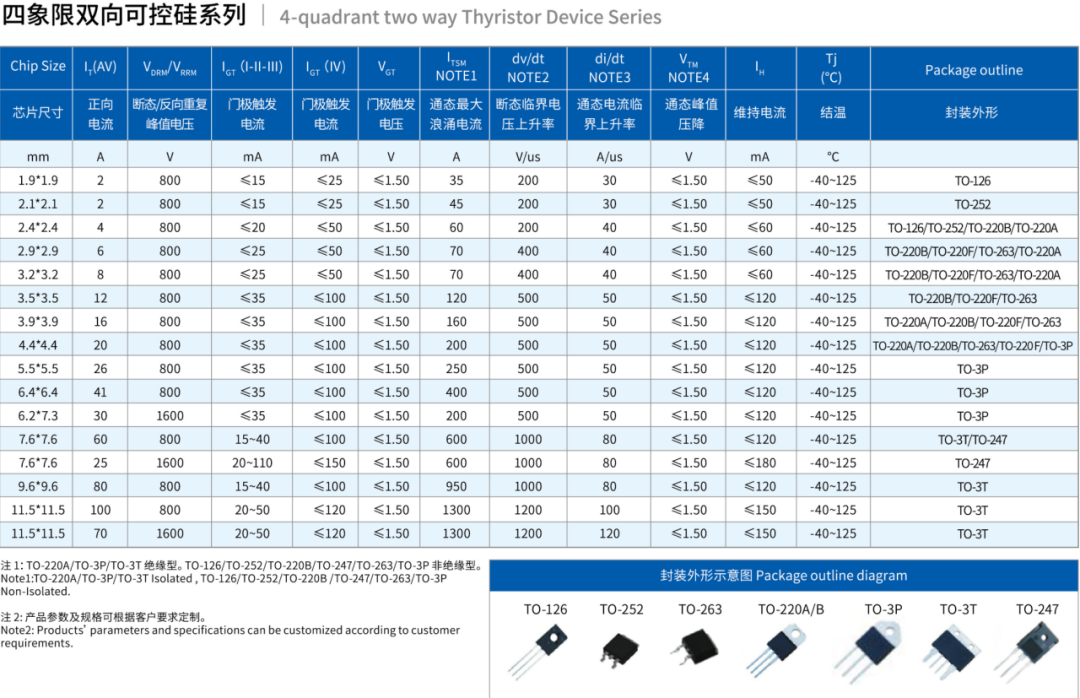

三象限在電力控制領域應用廣泛，具備高效、精準調控優勢。它能夠精準調控電流，尤其適用于復雜多變的電力工況，如電機調速、照明調光等場景，極大提升了能源利用效率。與傳統可控硅相比，三象限版本的觸發特性更優，響應速度更快，可有效降低系統諧波干擾，為電力系統穩定運行提供有力保障。

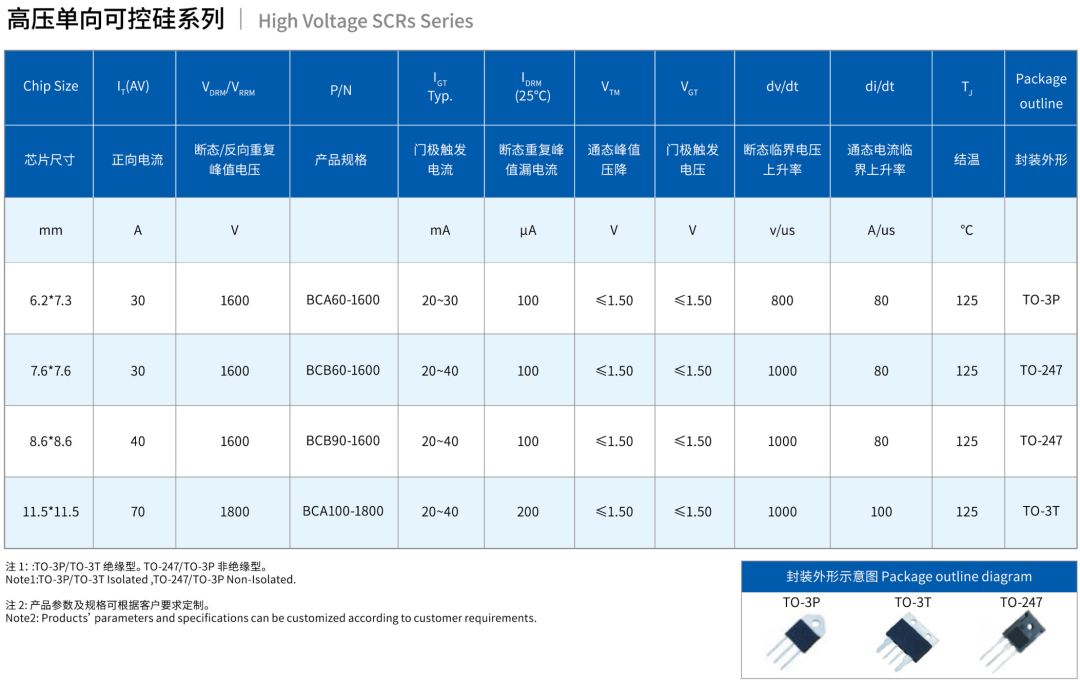

高壓單向可控硅具有極高的耐壓特性，能夠穩定運行于數千伏高壓環境，常用于高壓輸電線路的開關控制、變電站設備保護等關鍵環節。在性能方面，其開通與關斷迅速，能精準響應控制信號，有效避免電力故障蔓延。對比其他可控硅，它單向?qū)ㄌ匦愿m配直流高壓系統，降低反向漏電風險。

綜上所述，可控硅是一種重要的半導體器件，通過控制極的觸發信號實現對電流的控制。它可以在直流和交流電路中應用，分別用于開關、調節、調光等功能。直流控制和交流控制的特點和應用場景有所不同，但都依賴于精確的觸發電路設計。通過合理設計控制電路和保護電路，可以充分發揮可控硅的性能，實現對電路的精確控制。
