變頻器中的整流電路主要有不可控整流電路和可控整流電路兩種。

可控整流電路是在整流電路中釆用可控整流器件或電路，如晶閘管、IGBT等，其中晶閘管可控直流電流為主流電路?？煽卣麟娐菲湔鬏敵鲭妷捍笮】梢酝ㄟ^(guò)改變整流或 開關器件的導通、關斷時間來調節。

全部由晶閘管構成的控制電流，稱為全控整流電路，由晶閘管與晶體二極管混合構成 的控制電路，則稱為半可控整流電路。

一、單相全控半波整流電路。

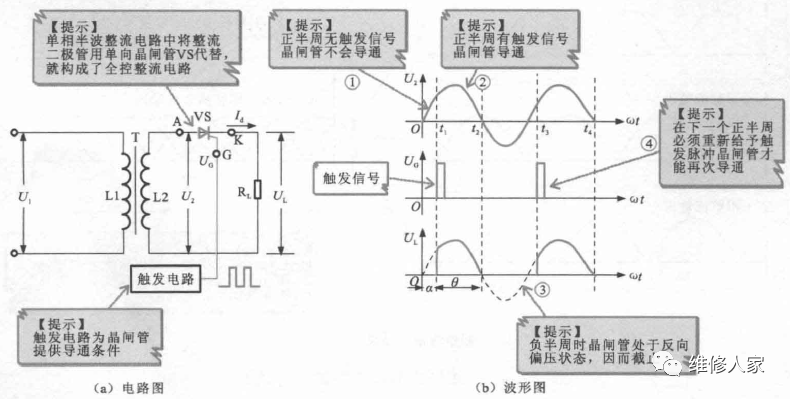

下圖所示為單相全控半波整流電路。

晶閘管輸出的電流(能量)受觸發脈沖的控制，在正半周觸發脈沖出現的時間(相位)決定VS導通的時間，圖中觸發脈沖出現在t1時刻，VS則在t1?t2內導通，0?t1時間內VS不導通。的時間越長，VS輸出的能量越多，因而可實現可控整流。

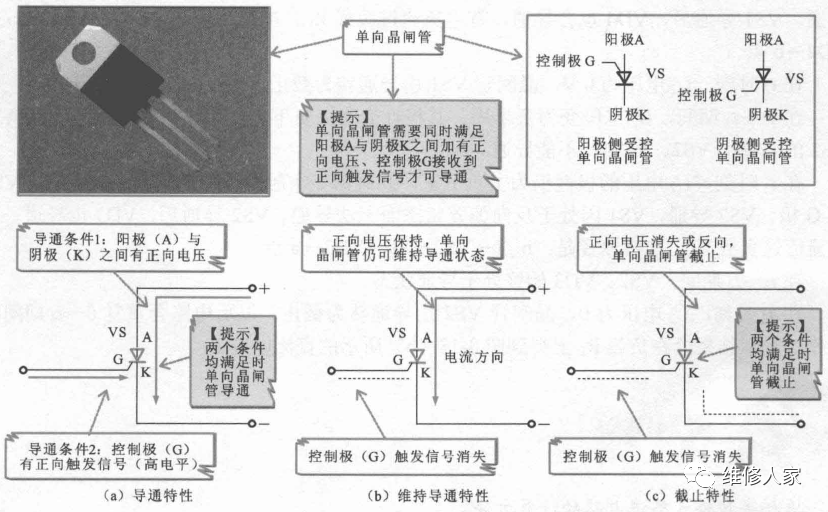

單向晶閘管(SCR)是指其觸發后只允許一個方向的電流流過的半導體器件，相當于一個可控的整流二極管。它是由P-N-P-N共4層3個PN結組成的。下圖所示為單向晶閘管的實物外形及導通和截止特性。

二、單相半控橋式整流電路。

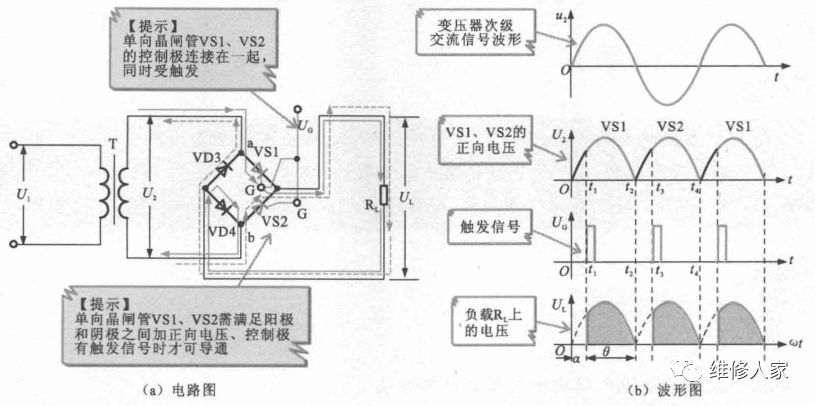

下圖所示為單相半控橋式整流電路。在橋式整流電路的4個二極管中，有兩個整流二極管用晶閘管取代。

單相半控橋式整流電路的工作過程：

在0?t1期間，U2電壓為正半周其極性是上正下負時，即a點為正、b點為負，由于無觸發信號到晶閘管VS1的G極，VS1不導通，VD4也不導通。

在t1~t2期間，U2電壓的極性仍是上正下負，t1時刻有一個觸發脈沖送到晶閘管VS1和VS2的G極，VS1導通，VS2雖有觸發信號，但因?yàn)殛?yáng)極端為負電壓，因此VS2不能導通。VS1導通后，VD4也會導通，有電流流過負載Rl，電流途徑是：a點-VS-Rl-VD4-b 點。

在t2時刻，U2電壓為0v，晶閘管VS1由導通轉為截止。

在t2~t3期間，區電壓變?yōu)樨?fù)半周，其極性變?yōu)樯县?fù)下正，由于無觸發信號到晶閘管 VS2的G極，VS2、VD3均不能導通。

在t3時刻，S電壓的極性仍為上負下正，此時第2個觸發脈沖送到晶閘管VS1、VS2的G極，VS2導通，VS1因處于反向偏置狀態而無法導通。VS2導通后，VD3也導通，有電流流過負載Rl，電流途徑是：b點-VS2-RL-VD3-a點。

在t3?t4期間，VS2、VD3始終處于導通狀態。

在t4時刻，U2電壓為0，晶閘管VS2由導通轉為截止。以后電路會重復0?t4期間的工作過程，結果會在負載Rl上得到圖所示的直流電壓Ul。

單相半控橋式整流電路的計算方法。

改變觸發脈沖的相位，電路整流輸出的脈沖直流電壓Ul大小也會發生變化，其值如下

三、三相全控橋式整流電路。

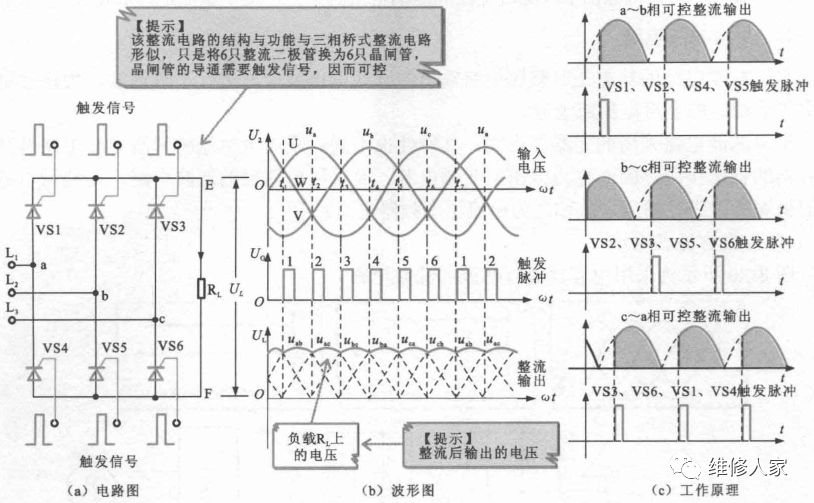

下圖所示為三相全控橋式整流電路的結構和輸岀波形。

該整流電路的結構與功能與三相橋式整流電路形似，只是將6只整流二極管換為6只晶閘管， 晶閘管的導通需要觸發信號，因而可控。

圖 所示的三相全控橋式整流電路每相中的晶閘管在導通周期受到觸發信號 的作用才能導通，因而每個導通周期的導通時間是可控的，這樣就可以控制整流電路輸出的總能量(電流)。

三相全控橋式整流電路工作原理如上圖 (c)所示，將三相整流電路分解為三個單相的整流電路，整個三相可控整流電路的輸出為三個單相輸出電流合成的效果，釆用這種可控整流方式，可以控制整流輸出的電壓(或能量)。
