一、基礎認知：可控硅與三極管的本質區別

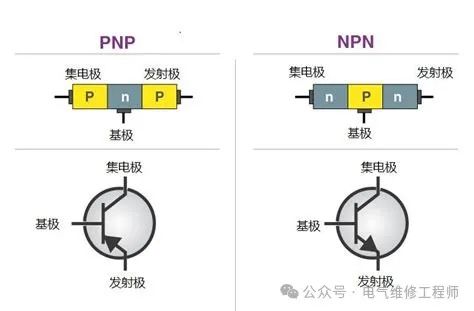

1. 三極管的局限性

三極管（BJT）通過基極電流控制集電極-發射極電流，屬于電流驅動型器件，但其存在兩大缺陷：

• ? 持續驅動需求：需持續提供基極電流以維持導通，功耗較高。
• ? 易受干擾：高頻開關時易因熱失控損壞。

2. 可控硅的革命性設計

可控硅（Silicon Controlled Rectifier, SCR）是一種半控型電力電子器件，核心特點為：

• ? 自鎖特性：一旦觸發導通，即使移除觸發信號仍保持導通，直至電流低于維持值。
• ? 高功率控制：可承受數千伏電壓、數百安電流，適用于大功率場景（如電機調速、電焊機）。

二、可控硅的結構與端子定義

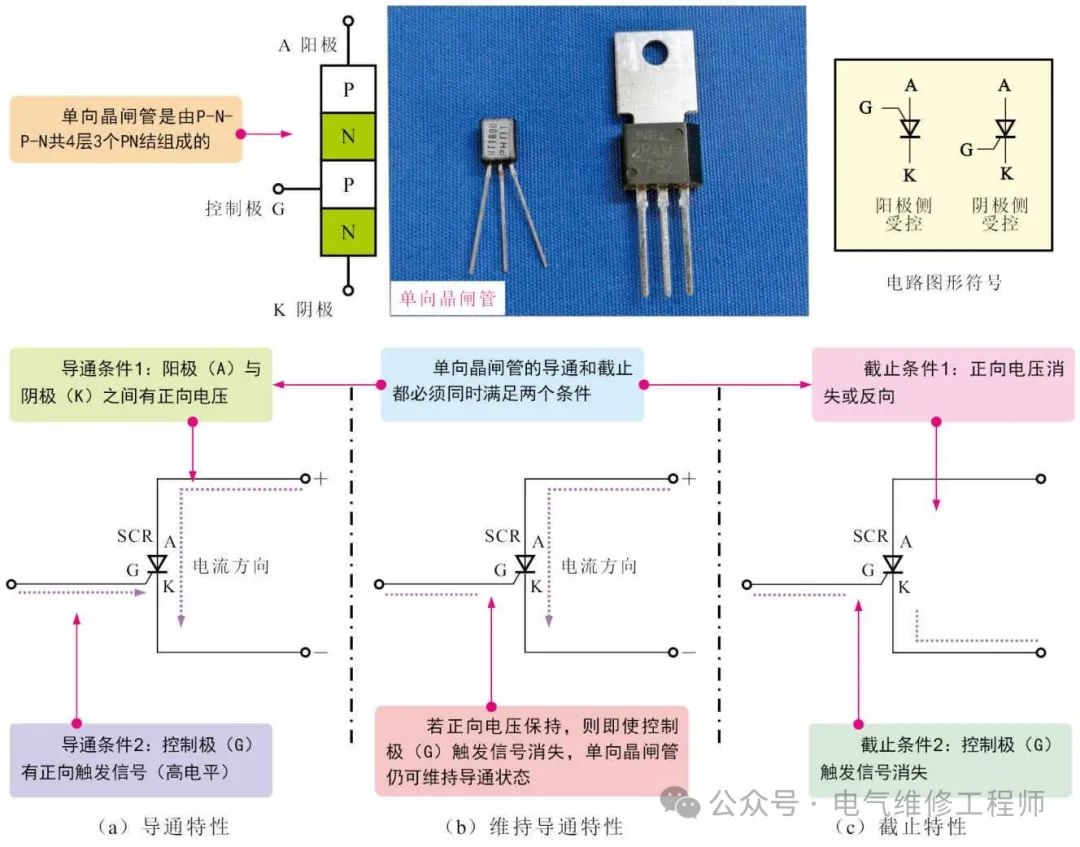

以單向可控硅為例：也叫單向晶閘管（SCR）是指觸發后只允許一個方向的電流流過的半導體器件，相當于一個可控的整流二極管。它是由P-N-P-N共4層3個PN結組成的，被廣泛應用于可控整流、交流調壓、逆變器和開關電源電路中。

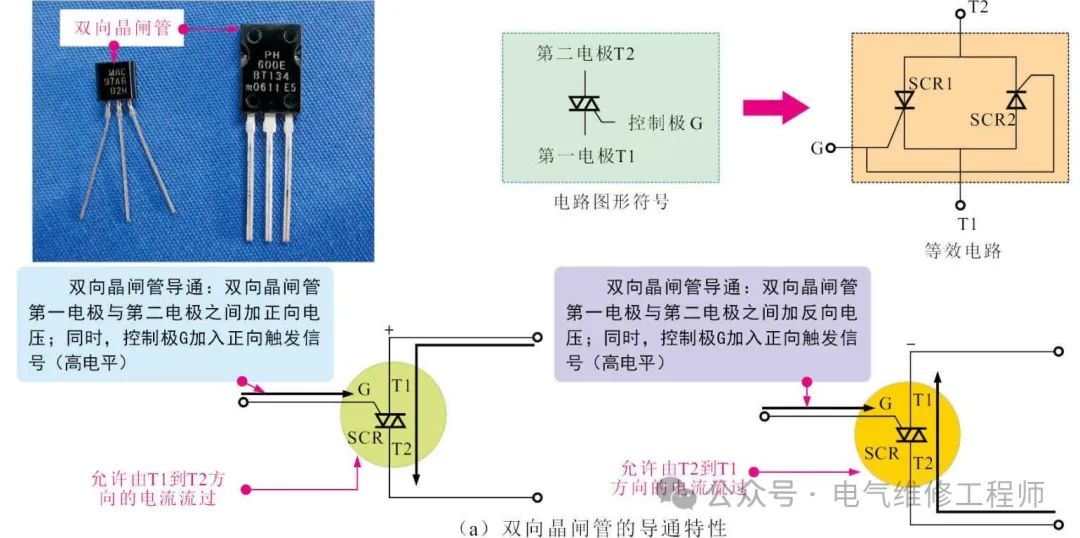

既然有單向就肯定有雙向的，雙向晶閘管又稱雙向可控硅，屬于N-P-N-P-N共5層半導體器件，有第一電極（T1）、第二電極（T2）、控制極（G）3個電極，在結構上相當于兩個單向晶閘管反極性并聯，常用在交流電路調節電壓、電流或用作交流無觸點開關。

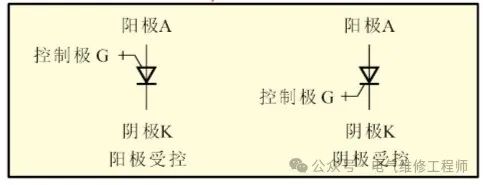

• ? 陽極 （A）：連接高電位端，電流流入端。
• ? 陰極 （K）：電流流出端。
• ? 門極 （G）：控制信號輸入端，施加脈沖觸發導通。
• ? 散熱基板：需緊密安裝散熱器，確保結溫≤125℃。
•


三、觸發原理：為什么需要脈沖信號？

1. 觸發條件

• ? 電壓極性：陽極-陰極間需正向偏壓（A+ → K-）。
• ? 門極電流：注入足夠強度的脈沖電流（一般≥50mA）。

2. 脈沖信號的必要性

為什么需要脈沖信號？這要從可控硅的觸發機制說起。當陽極-陰極間施加正向電壓時，門極只需注入50mA級別（具體值依型號而定）的瞬時電流，就能在器件內部形成導通所需的載流子雪崩效應。脈沖觸發具有三重優勢：

• ? 降低功耗：脈沖信號僅需短暫存在（典型脈寬20~100μs），避免持續驅動損耗。
• ? 抗干擾性：短脈沖可防止誤觸發，提升系統可靠性。
• ? 精準控制：通過調節脈沖相位（如交流過零點后延遲觸發），實現移相調壓。

四、可控硅如何控制電流大小？

1. 導通角控制

在交流電應用中，工程師常采用移相觸發技術。假設交流電是規律起伏的正弦波，通過調整觸發脈沖在波形上的位置（相位角），就能控制每個周期內電流導通的時間比例：

• ? α=0°：全周期導通，輸出最大電流。
• ? α=90°：半周期導通，輸出電流減半。
• ? α=180°：完全關斷，無電流輸出。

2. 實際控制方法

• ? 模擬控制：使用阻容移相電路生成可變觸發脈沖。
• ? 數字控制：通過微控制器（如Arduino）輸出PWM信號驅動光耦隔離電路。

五、接線要求與保護措施

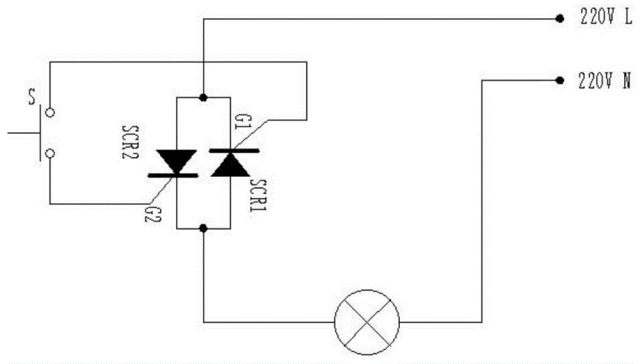

1. 典型接線

交流電源 → 負載（燈泡） → 可控硅（A-K） → 返回電源

門極（G） → 觸發電路（含隔離光耦）

2. 必選保護組件

• ? RC緩沖電路：并聯在A-K間，吸收開關瞬態電壓（如使用0.1μF電容+10Ω電阻）。
• ? 快速熔斷器：串聯于主電路，防止短路損壞。
• ? 壓敏電阻（MOV）：抑制電網浪涌電壓。
