大功率變頻器開關電源電路工作原理

大功率變頻器所需電源容量較大(尤其是驅動電路)，需要較大的功率輸出能力，故開關電源電路與小功率變頻器有了明顯不同。通常大功率變頻器的開關電源電路有兩個:一個專門為整機控制電路供電，另一個為IPM模塊內部驅動電路供電。

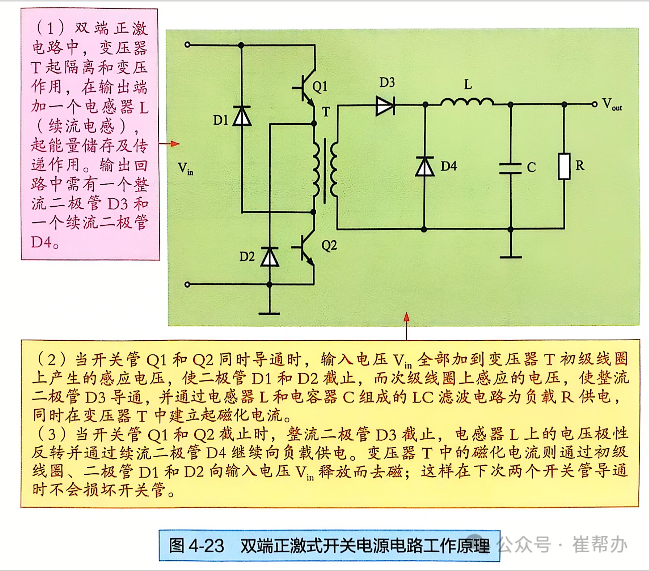

從主要元器件數量上來看，通常大功率變頻器的開關電源電路有4個開關變壓器、4個開關管。而且大功率變頻器的開關電源電路多采用雙端正激式開關電路，該電路的工作原理如圖4-23所示。

(1)雙端正激電路中，變壓器T起隔離和變壓作用，在輸出端加一個電感器L(續流電感)，起能量儲存及傳遞作用。輸出回路中需有一個整流二極管D3和一個續流二極管D4。

(2)當開關管 Q1 和Q2 同時導通時，輸入電壓V全部加到變壓器T初級線圈上產生的感應電壓，使二極管D1 和D2 截止，而次級線圈上感應的電壓，使整流二極管 D3 導通，并通過電感器L和電容器C組成的LC濾波電路為負載R供電，同時在變壓器T中建立起磁化電流。

(3)當開關管 Q1和 Q2截止時，整流二極管D3 截止，電感器L上的電壓極性反轉并通過續流二極管D4 繼續向負載供電。變壓器T中的磁化電流則通過初級線圈、二極管 D1 和D2 向輸入電壓V 釋放而去磁;這樣在下次兩個開關管導通時不會損壞開關管。

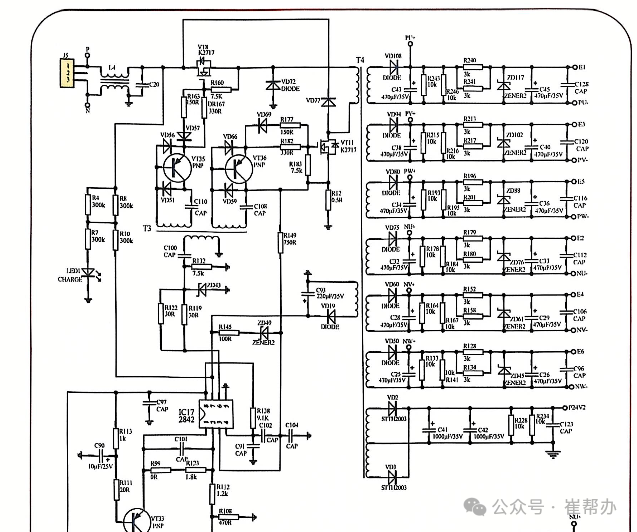

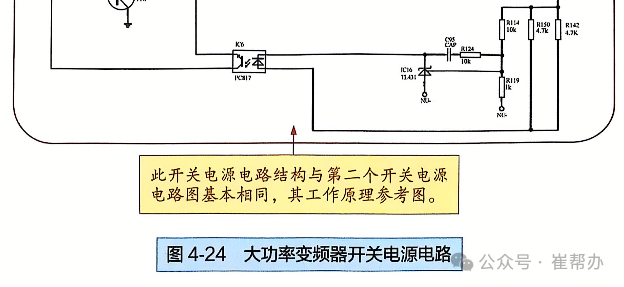

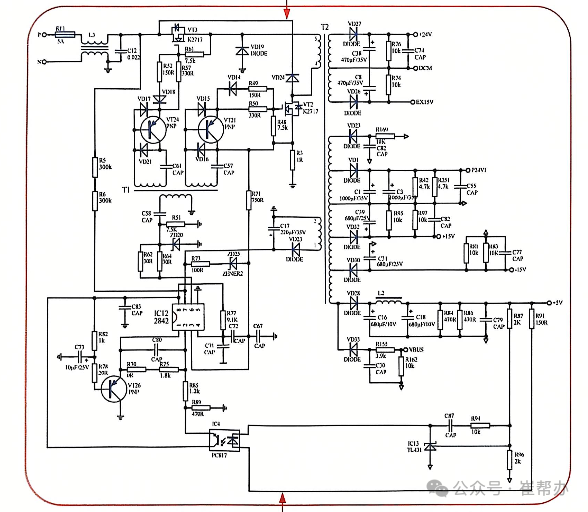

圖 4-24所示為大功率變頻器開關電源電路圖(AB變頻器)，第一個開關電源電路主要為IGBT驅動電路供電，第二個開關電源電路為CPU、顯示面板等控制電路供電。兩個開關電源電路基本相同，我們主要講解第二個開關電源電路。

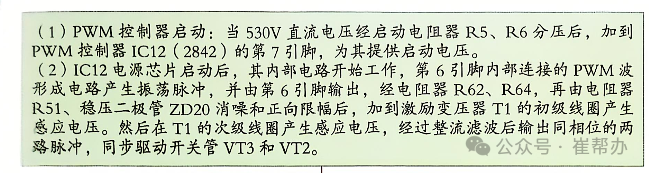

(1)PWM控制器啟動:當530V 直流電壓經啟動電阻器 R5、R6分壓后，加到PWM 控制器 IC12(2842)的第7引腳，為其提供啟動電壓。

(2)IC12電源芯片啟動后，其內部電路開始工作，第6引腳內部連接的 PWM 波形成電路產生振蕩脈沖，并由第6引腳輸出，經電阻器R62、R64，再由電阻器R51、穩壓二極管ZD20消噪和正向限幅后，加到激勵變壓器 T1的初級線圈產生感應電壓。然后在T1 的次級線圈產生感應電壓，經過整流濾波后輸出同相位的兩路脈沖，同步驅動開關管 VT3 和VT2。

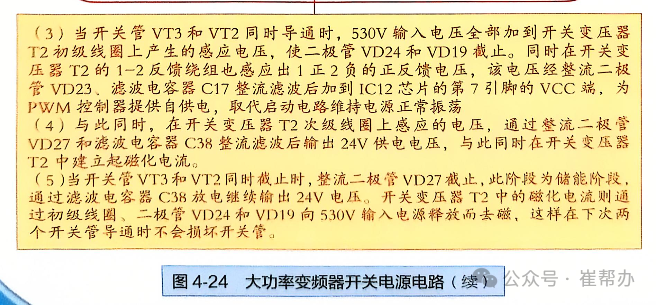

(3)當開關管 VT3 和VT2 同時導通時，530V輸入電壓全部加到開關變壓器T2 初級線圈上產生的感應電壓，使二極管VD24和VD19截止。同時在開關變壓器T2的1-2反饋繞組也感應出1正2負的正反饋電壓，該電壓經整流二極管 VD23、濾波電容器 C17 整流濾波后加到IC12芯片的第7引腳的 VCC端，為PWM控制器提供自供電，取代啟動電路維持電源正常振蕩

(4)與此同時，在開關變壓器T2次級線圈上感應的電壓，通過整流二極管VD27 和濾波電容器 C38 整流濾波后輸出24V供電電壓，與此同時在開變壓器T2 中建立起磁化電流。

(5)當開關管VT3和VT2同時截止時,整流二極管VD27截止,此階段為儲能階段，通過濾波電容器C38放電繼續輸出24V電壓。開關變壓器T2中的磁化電流則通過初級線圈、二極管VD24 和VD19向530V 輸入電源釋放而去磁，這樣在下次兩個開關管導通時不會損壞開關管。
