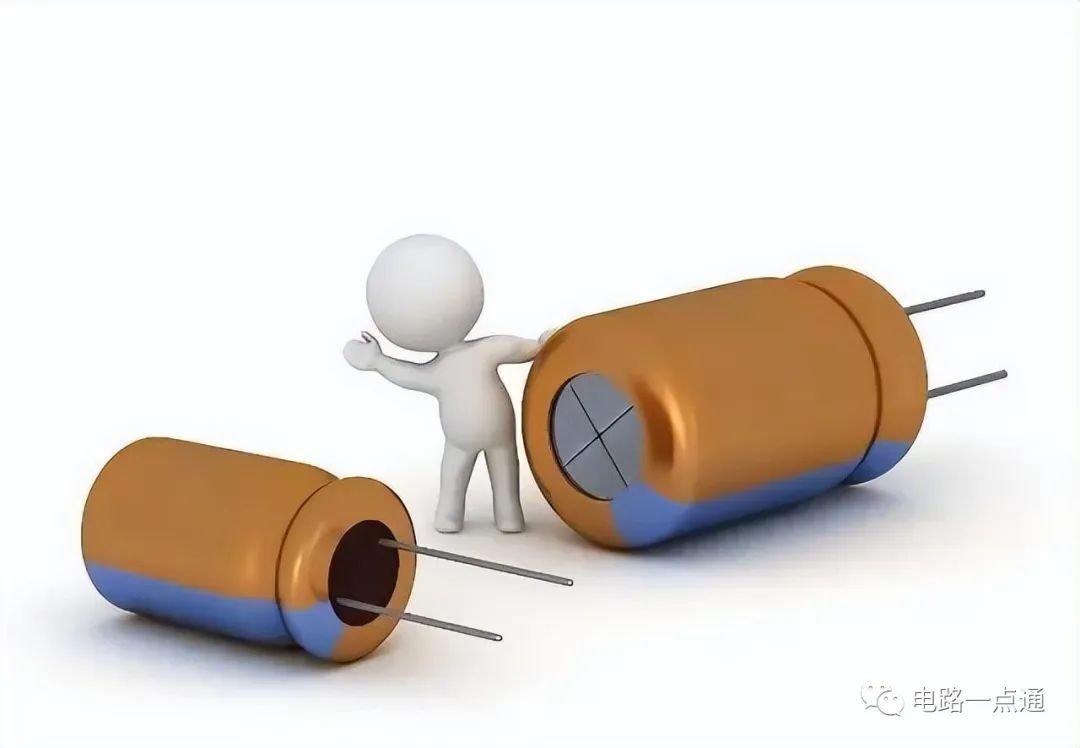

電解電容的基本結構是外面有個鋁殼，里面充滿了電解質，并引出兩個正負極電極，這就構成了電解電容的基本結構，它的作用主要是濾波，也就是減少紋波、穩定電流，廣泛用于開關電源等產品，它的工作過程可以理解為充放電的過程，因此對于理想的電解電容來說它是不消耗能量的，不消耗能量也就意味著它不會發熱，但是實際的電容都會發熱的，這是由于存在內阻的原因。

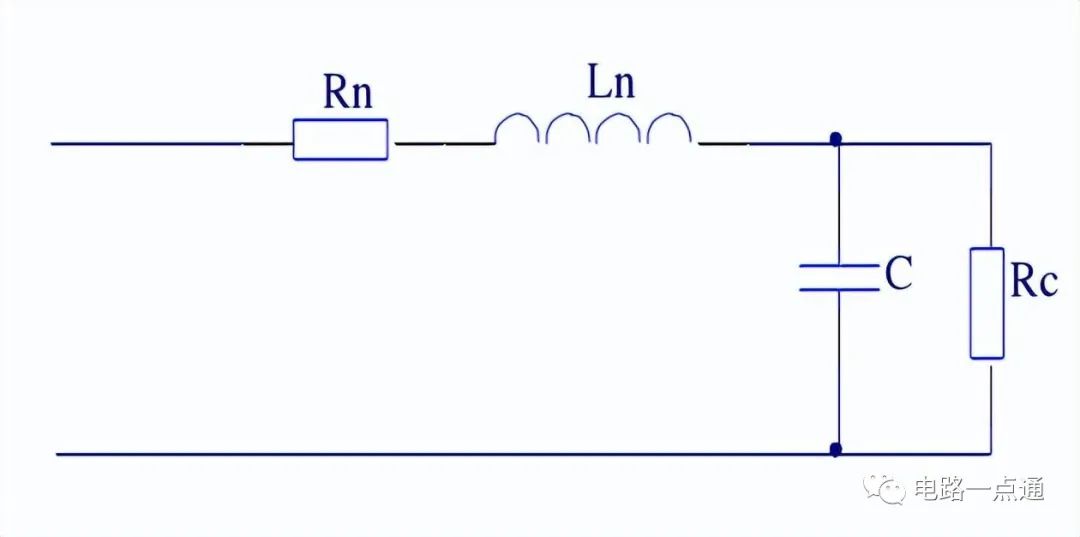

目前，電解電容器主要有兩大類，一類是鋁電解電容器，另一類就是鉭電解電容器了，這兩者主要區別是陽極材質有所不同，都是電路較為常用的電解電容，作為電解電容，它的容量一般都是在1μF以上，但是容量在1μF的電容不一定就是電解電容，也有其他的電容，比如獨石電容、滌綸電容等。要說普通的電解電容，我們用的最多的莫過于鋁電解電容了，這種電容容量大且易發生漏電，適合作為濾波用，但是這種電容內阻大，如下圖是電容等效電路圖，其中：Rc是漏電阻，Ln是寄生電感，Rn是其他原因引起的損耗電阻。

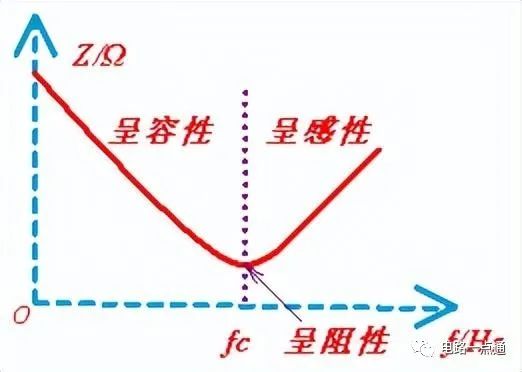

鋁電解電容在頻率高于一定條件時候機會發生諧振，在這之前呈現容性，超過這個頻率就會呈現感性，因此在我們實際電路，如果頻率不高的話，一般是工作頻率小于電容自身諧振頻率的1/10，這時候我們可以忽略電容的寄生效應對電路的影響。

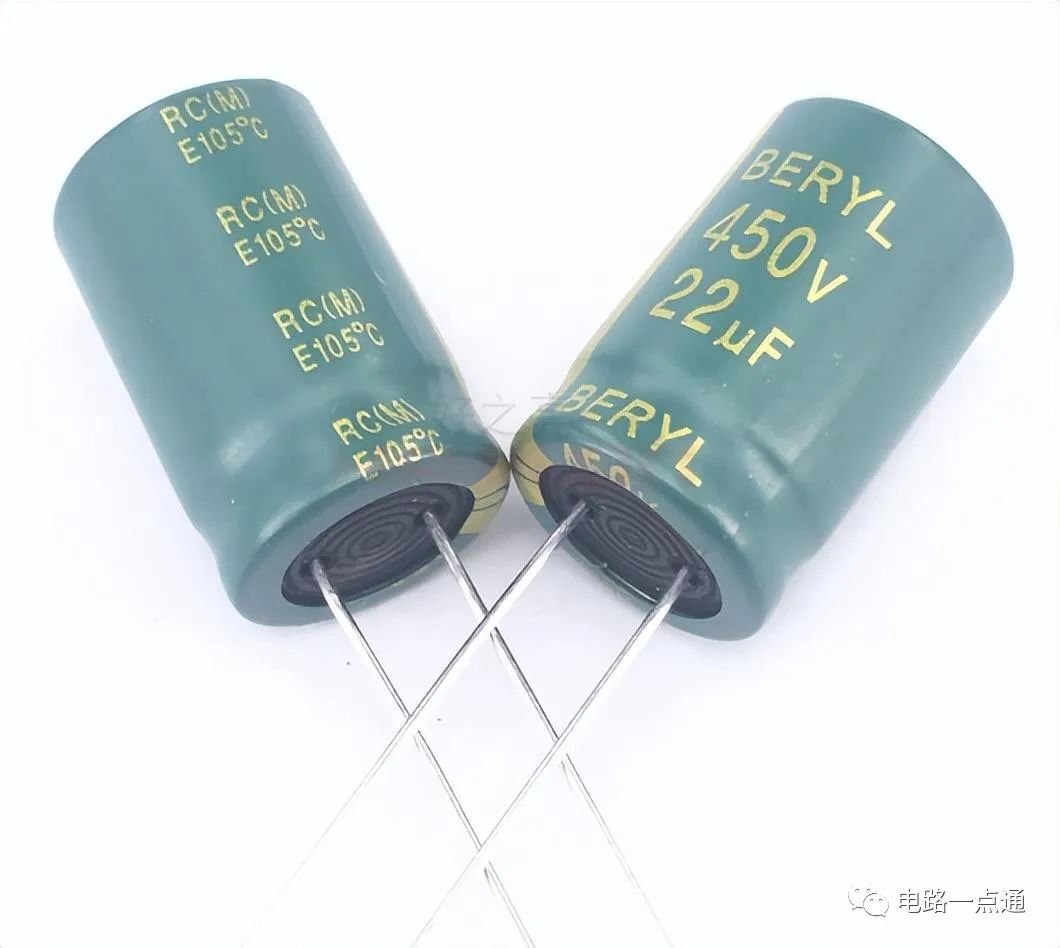

高頻電解電容是相對于普通的電解電容來說，顧名思義這種電容適合于高頻場合，高頻電容容量一般不能做到與普通的電解容量那么大，高頻電容適合于在頻率較高的電路，例如開關電源的濾波，在開關電源中的輸出濾波電解電容器，其輸出電壓頻率高達數十kHz，甚至數十MHz，對于普通電解電容，在這個頻率下早就呈現感性，但是高頻電容卻能起到很好的濾波作用。
