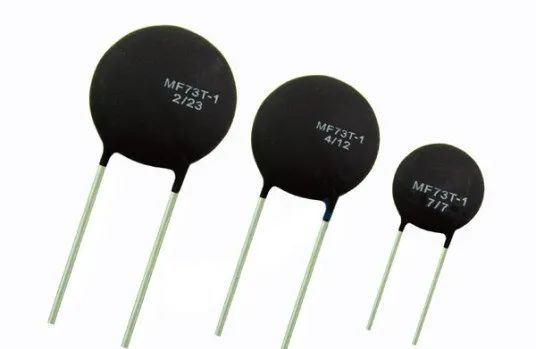

NTC(負溫度系數熱敏電阻)

NTC（Negative Temperature Coefficient）是指隨溫度上升電阻呈指數關系減小、具有負溫度系數的熱敏電阻現象和材料。該材料是利用錳、銅、硅、鈷、鐵、鎳、鋅等兩種或兩種以上的金屬氧化物進行充分混合、成型、燒結等工藝而成的半導體陶瓷，可制成具有負溫度系數（NTC）的熱敏電阻。

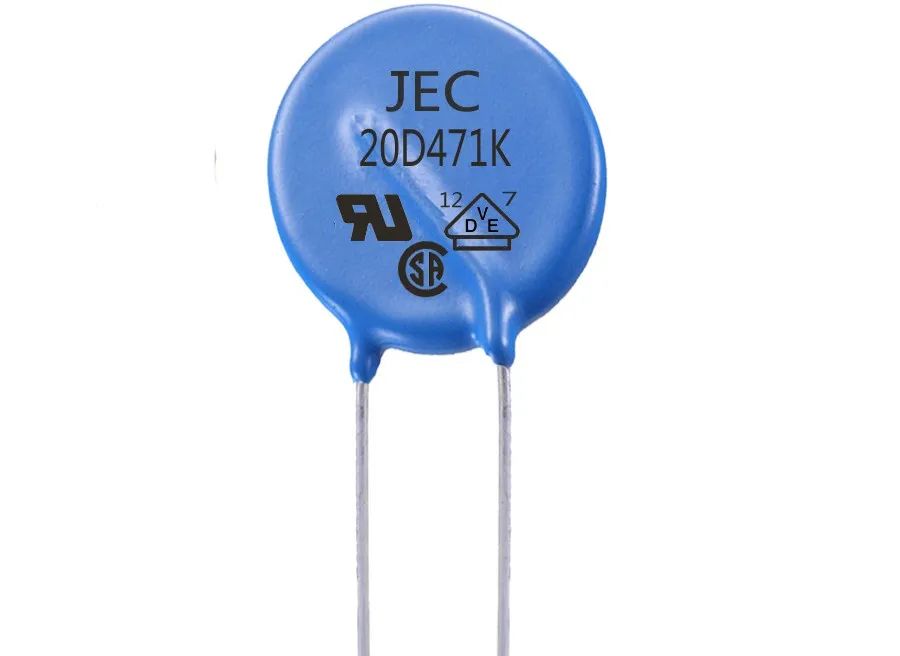

壓敏電阻

壓敏電阻是電壓敏感電阻器的簡稱，是一種非線性(電壓和電流不呈線性關系)電阻元件。

壓敏電阻阻值與兩端施加的電壓大小有關：

當壓敏電阻器兩端的電壓略大于標稱電壓時，壓敏電阻迅速擊穿導通，其阻值很快下降，使電阻器處于導通狀態

當電壓減小至標稱電壓以下時，其阻值又開始增加，壓敏電阻又恢復為高阻狀態

當壓敏電阻器兩端的電壓超過其最大限制電壓時，它將完全擊穿損壞，無法自行恢復。

壓敏電阻器性優價廉，體積小，具有工作電壓范圍寬、對過壓脈沖響應快、耐沖擊電流能力強、漏電電流?。ǖ陀趲孜仓翈资玻㈦娮铚囟认禂?shù)小等特點，是一種理想的保護元件，廣泛地應用在家電及其他電子產品中，常被用于構成過壓保護電路、消噪電路、消火花電路、防雷擊保護電路、浪涌電壓吸收電路和保護半導體元器件中。

泄放電阻

工程上，為防止RL電路(最基本的被動線性元件為電阻器R、電容器C和電感元件L。這些元件可以被用來組成4種不同的電路：RC電路、RL電路、LC電路和RLC電路，這些名稱都緣于各自所使用元件的英語縮寫,它們都可以被用作被動濾波器)。由于外界原因引起與電源脫開而造成不應有的設備損壞或人員傷亡，常在線圈兩端并聯一個電阻，此電阻稱為泄放電阻。電視發射機中為電子管提供板壓的高壓電源以及簾柵壓供電電路，其濾波器輸出端都接有一只與負載相并聯的固定電阻。

在儲能元件兩端并聯的電阻，給儲能元件提供一個消耗能量的通路，使電路安全。這個電阻叫泄放電阻?？梢允嵌O管，如電感（繼電器線包）并聯的二極管。

泄放電阻一般并在電容兩端，其規格選擇主要根據電容兩端電壓、容量C和放電要求（如電子設備開關電源輸入端并聯濾波X電容，要求拔出插座2s后插頭插腳不得危險帶電），從而確定放電時間RC，即得到電阻取值，還要注意電阻功率問題。

•  防止電擊

當電視發射機切斷高壓后，濾波電容器上存儲的電荷將通過泄放電阻放電，一般經過數秒鐘就可放完(檢修時按程序還須用放電棒放電)，就不會使技術人員遭到電擊或損壞檢測儀表。

•  穩定電壓

濾波器輸出端的電壓會隨著負載的變化而有一定的變化，并聯上泄放電阻，就可以使其變化量減小。這是由于負載阻抗變小使得負載電流增加，同時在泄放電阻兩端的電壓降低，泄放電流減??；負載阻抗增加使得負載電流變小，同時泄放電阻兩端的電壓增大，泄放電流增大。泄放電流和負載電流這種近似的互補關系減小了濾波器輸出端總電流的變化量，對輸出電壓起到一定程度的穩定作用 [2] 。

•  包含電容

一般情況，開機接通電源，整流管開始工作，而放大管尚未工作時，濾波器輸出端的電壓會因空載而升高到峰值，很容易擊穿電容器。而有些工廠生產的電器設備從成本上考慮，其電源濾波電容器的耐壓值大多選得裕量不夠大，加上電源電壓高低波動過大，往往易造成濾波電容器擊穿。接上泄放電阻后，只要阻值適當，濾波器輸出端就有一定的負載，負載變化時電壓就不會升高到峰值，對電容器起到一定的保護作用。

肖特基二極管

肖特基二極管與普通二極管的區別

• 肖特基二極管與普通二極管的區別主要是普通二極管的耐壓可以做得較高，但是它的恢復速度低，只能用在低頻的整流上，如果是高頻的就會因?yàn)闊o法快速恢復而發生反向漏電，最后導致管子嚴重發熱燒毀；

• 肖特基二極管的耐壓能常較低，但是它的恢復速度快，可以用在高頻場合，故開關電源采用此種二極管作為整流輸出用，盡管如此，開關電源上的整流管溫度還是很高的。

功率晶體管（GTR，三極管)

功率晶體管泛指能承受(相對) 大電流、高電壓的半導體三極管 (包括場效應管、IGBT管)。電路中常用作功率放大，功率輸出

二極管是用半導體材料 (硅、硒、鍺等)制成的一種電子器件。二極管有兩個電極，正極，又叫陽極，負極，又叫陰極，給二極管兩級間加上正向電壓時，二極管導通， 加上反向電壓時，二極管截止二極管的導通和截止，相當于開關的接通與斷開
