開關電源（Switch Mode Power Supply，簡稱SMPS），又稱開關電源、開關變換器，是一種高頻功率變換裝置，是電源的一種。其功能是通過不同形式的架構，將某一電平的電壓轉換為用戶所需的電壓或電流。

普通電源的作用是將輸入的交流市電（ AC110V /220V） 通過隔離開關降壓電路轉換成硬件所需的幾種低壓 直流電源：3.3V、5V、12V、-12V，并提供具有 5V 待機 (5VSB) 關閉功能的計算機 處于待機狀態。因此，該電源同時配備了高壓和大功率元件。

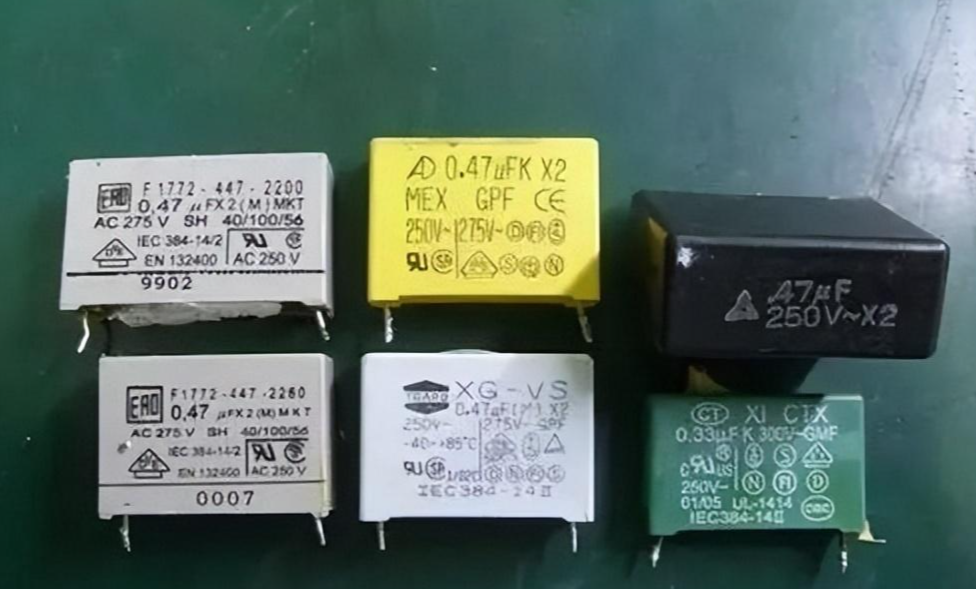

外觀呈方形，如圖所示，上面寫有字母X或X2。

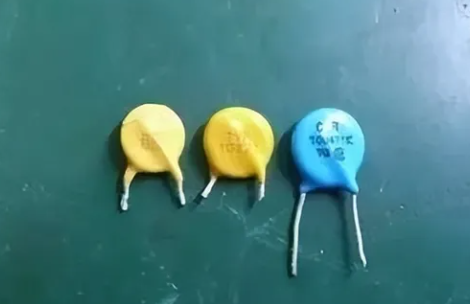

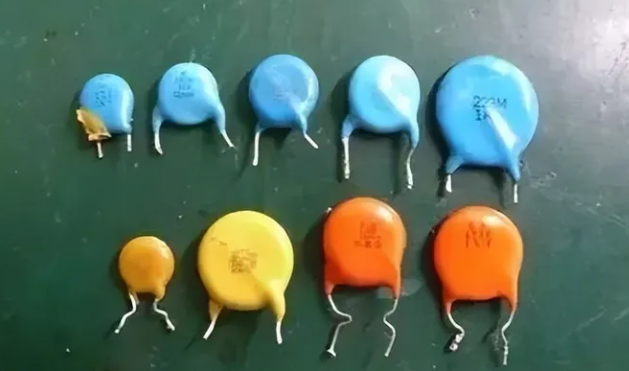

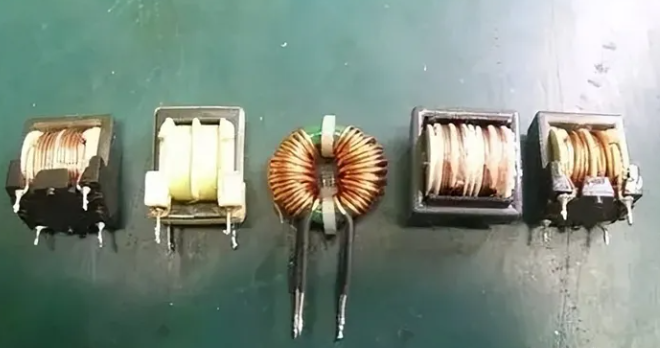

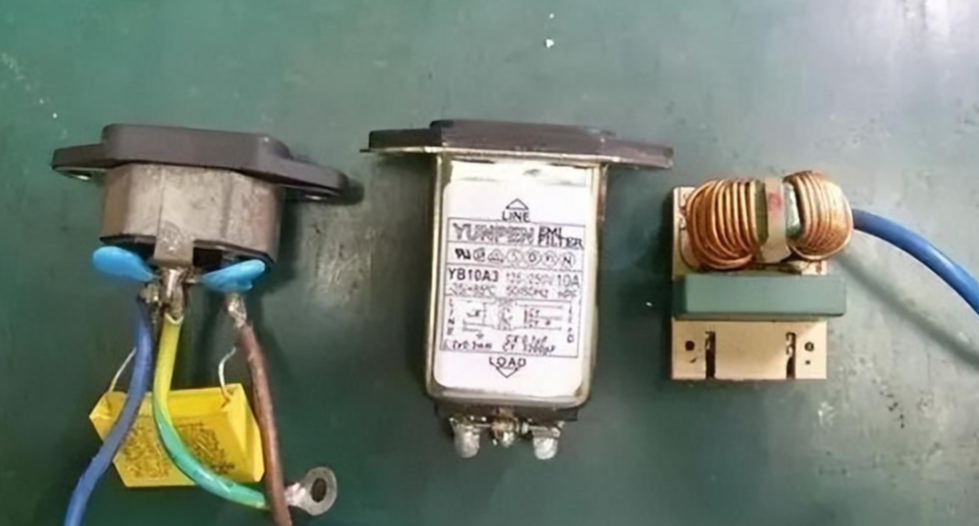

為了最大限度地降低高常模和共模噪聲，Y 電容器連接在浮動地 (FG) 和火線 (L)/零線 (N) 之間。

電腦 電源中的FG點 與圖中的金屬外殼、地線（E）、輸出端0V/GND相連，所以當?shù)鼐€不接時，會通過兩個串聯連接——連接的電線。當人體接觸Cy電容時，它會分壓輸入電源一半的電位差（Vin/2），可能會感應出電感。

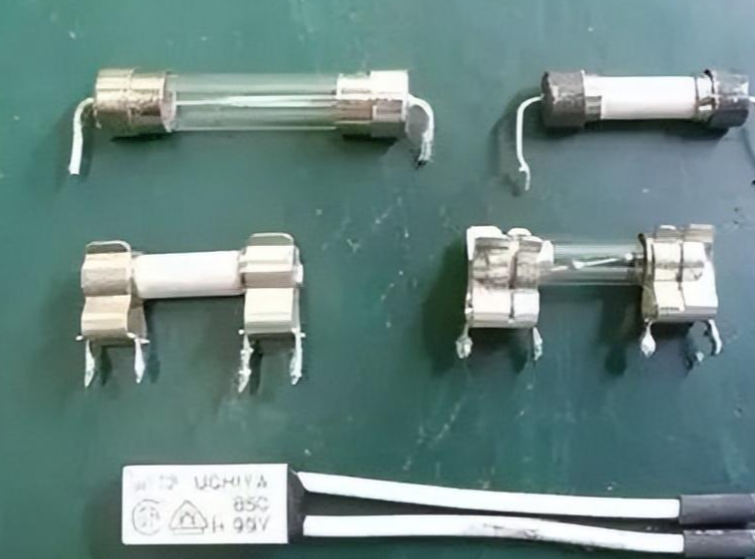

照片頂部的固定式（兩端直接套上線座并焊接到電路板上）和圖片中間的可拆卸式都是安裝在電路板上的（用金屬夾固定）。熱熔斷器是下面的方形 元件 。此保險絲連接在功率 元件的大功率水泥電阻或散熱器上。主要用于防超溫，防止 因過熱而導致元件 損壞或故障。該保險絲還可與電流保險絲配合使用，提供針對電流和溫度的雙重保護。

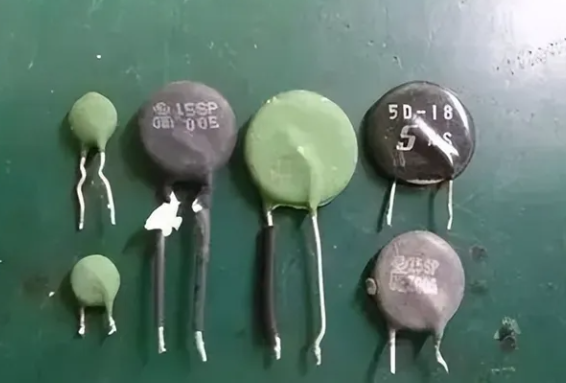

電源接通時，電源高壓端的電解電容處于無電狀態。充電過程中會出現過大的電流浪涌和線路壓降，可能導致橋式整流器和其他組件超過其額定電流并燒毀。當 NTC 與L或N線串聯時，其內阻可以在充電時限制電流，而負溫度系數意味著其阻值隨著溫度升高而減小，因此當電流流過本體時，電阻減小。為了減少不必要的功耗，電阻值會隨著溫度升高而逐漸減小。

它常見于電源的 交流 輸入端。當輸入交流過壓時，保險絲能及時熔斷 ，防止內部器件損壞。其顏色和外觀與Cy電容非常相似，但元件上的文字和型號可以區分。

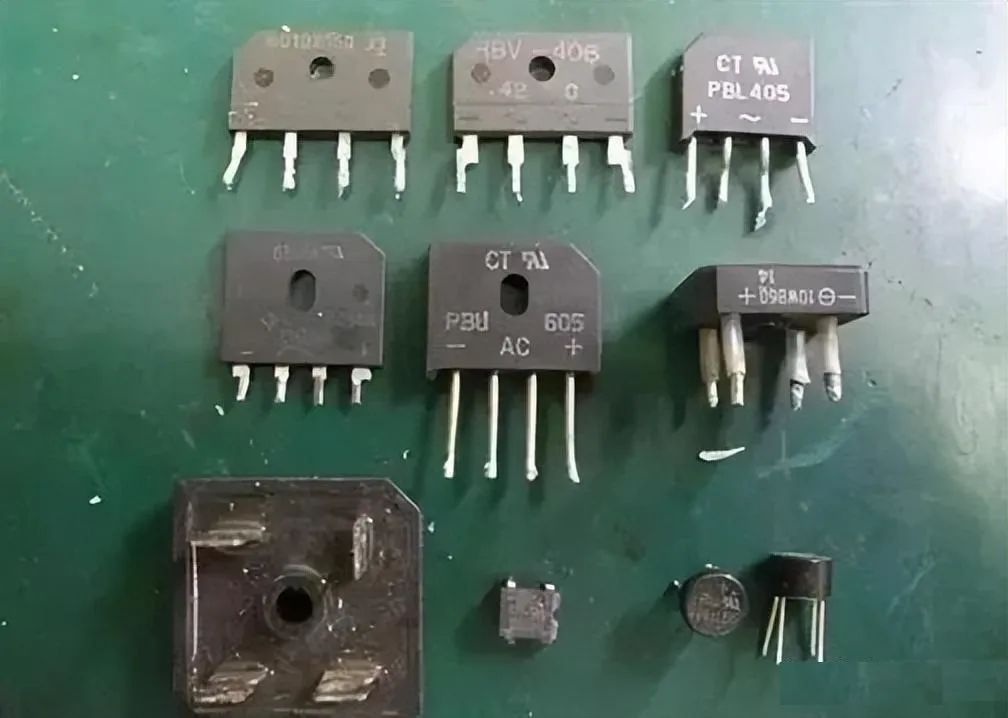

其外觀和尺寸將根據組件的額定電壓和電流而變化。有些電源會將其安裝在散熱器上，以幫助散熱并確保長期穩定性。整流后進入功率級原邊開關電路。本節的元件定義了電源各通道的最大輸出能力，是一個關鍵元件。

它根據控制信號導通和關斷，決定電流是否流過，作為開關電路中的非接觸式快速電子開關，在有源功率因數校正電路和功率級原邊電路中起著至關重要的作用。

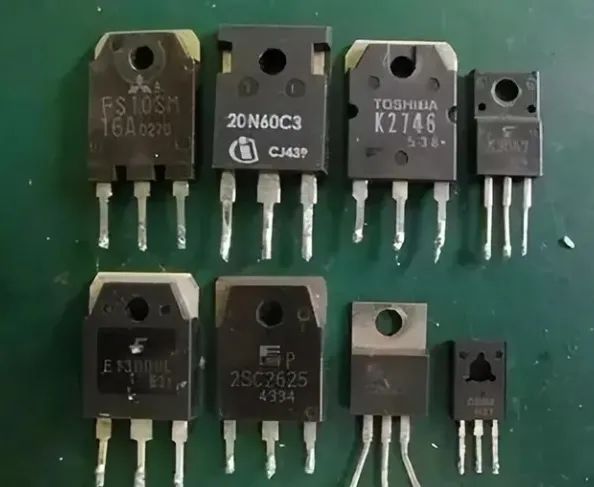

電源中的傳統N MOSFET（N型金屬氧化物半導體 場效應晶體管）如圖上半部分所示，而NPN BJT如圖下半部分所示（NPN型雙結晶體管）。根據開關元件的電路組成，可以產生不同的功率級拓?fù)?，例如雙晶正激型、半橋型、全橋型、推挽型等。開關也用于要求高效率的電源。同步整流電路和DC-DC 降壓電路均采用晶振。

由于采用變壓器分離高低壓，利用磁能進行能量交換，故稱為隔離開關降壓電源。不僅可以避免高低壓電路發生故障時的漏電危險，還可以輕松產生多種電壓輸出。由于工作頻率高，變壓器的體積比標準 交流變壓器小。

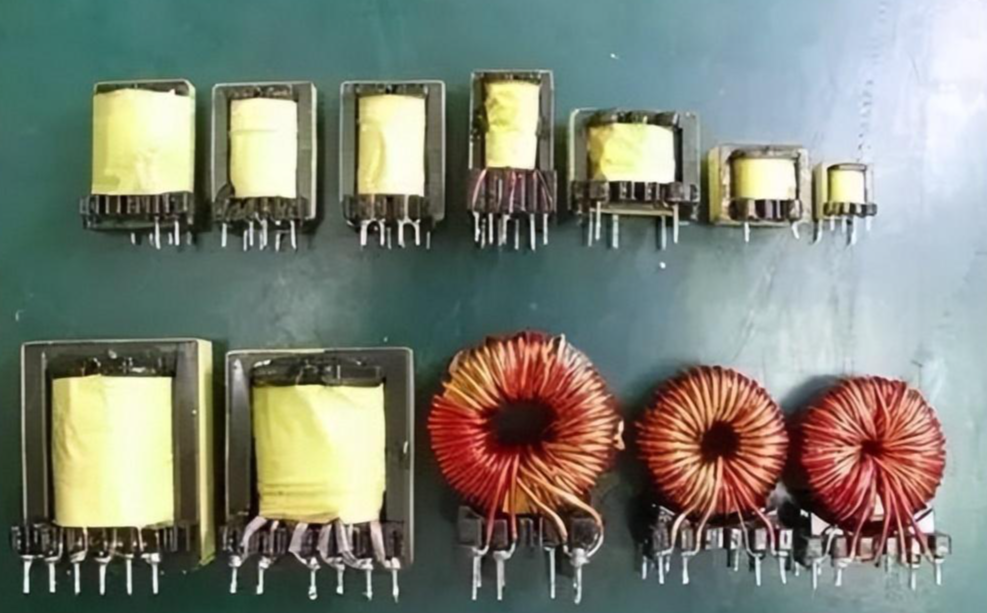

由于變壓器是電力傳輸通路之一，目前的大輸出電源均采用多變壓器設計，以防止單個變壓器飽和而限制功率輸出。輔助電源電路和用于信號傳輸?shù)拿}沖變壓器顯示在鏡頭的頂部，而主電源變壓器和環形次級側調節變壓器顯示在底部。

采用變壓器作為隔離邊界時，副邊的輸出電壓遠低于原邊，但仍需經過整流、調整、濾波、平滑等電路后才變?yōu)樵?。?jì)算機部件所需的各種電壓的直流電壓 。

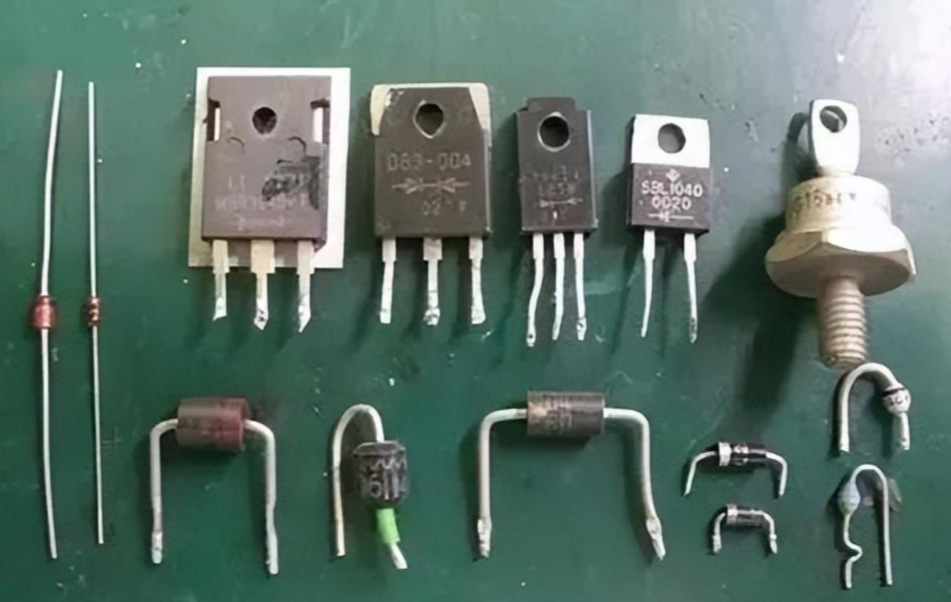

根據各部分的電路要求和輸出大小，電源內部采用不同的類型和規格。除傳統的硅二極管外，還有 肖特基勢 壘二極管（SBD）、快恢復二極管（FRD）和齊納二極管（ZD）。等等。

根據磁芯的結構、電感值以及在電路上的安裝位置，電感器可用作交流電路中的儲能元件、磁放大器電路中的電壓調節元件以及次級側整流后的輸出濾波。

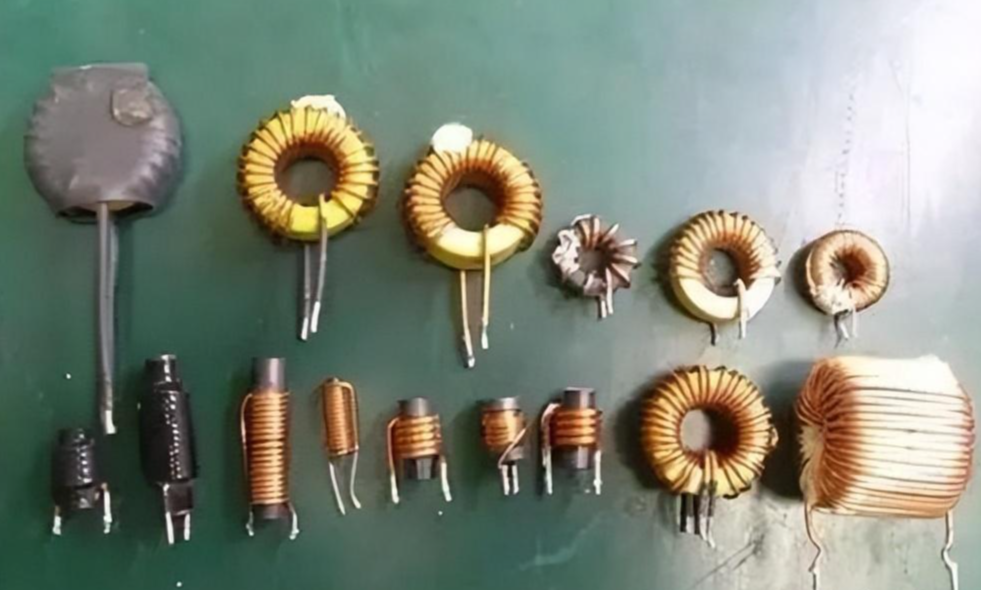

圖中的電感器有環形和圓柱形狀，漆包線的匝數和厚度根據電感值和載流能力而變化。

電容器與電感器一樣，可用作能量存儲器件和紋波平滑器。電源原邊電路采用高壓電解電容，承受整流后的高壓 直流；次級電路采用大量耐高溫、長壽命、低阻抗電解電容，減少輸出下電解電容持續充放電帶來的損耗。

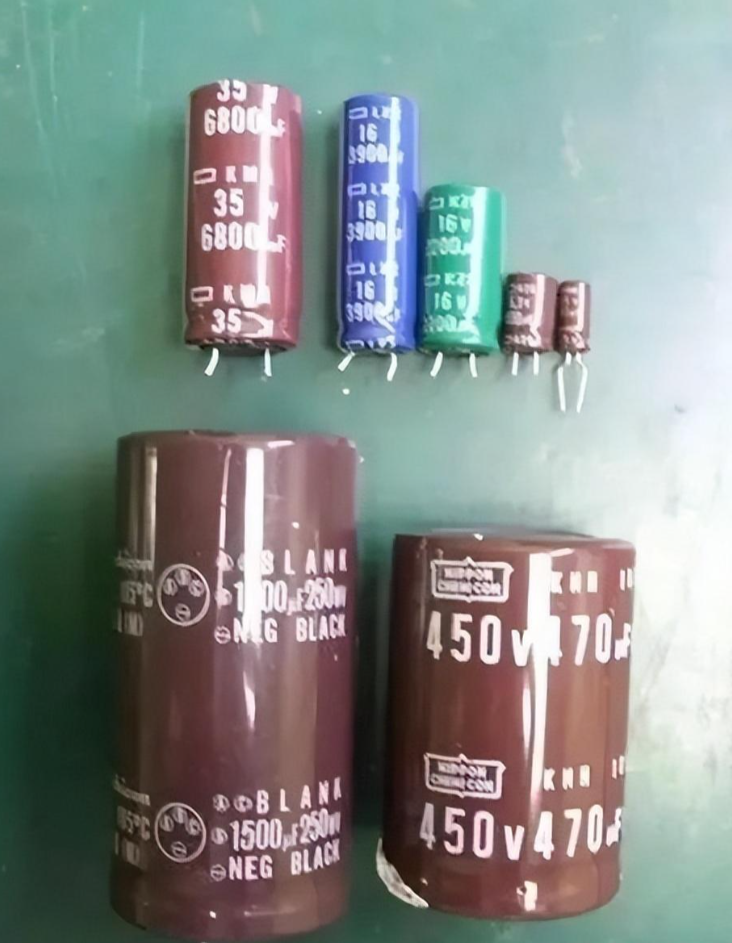

照片下部的高壓電解電容用于初級側，下部電壓較低的部分用于次級側和外圍控制電路。由于電容器中化學物質（電解質）的關系，工作溫度對電解電容器的壽命有顯著影響。這樣一來，所采用的品牌和系列的電解電容就能長期使用，同時還能保持電源良好的散熱性能。決定電源的穩定性、可靠性以及使用壽命。

為了避免觸電，使用電阻來限制流過電路的電流，并在電源關閉后釋放電容器中存儲的電荷。

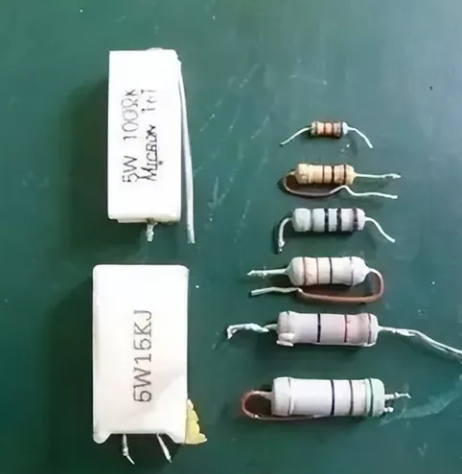

左側的大功率水泥電阻器可以承受顯著的電涌，而右側的普通電阻器有一個顏色代碼來指示其電阻值和不準確度。如果沒有控制電路，由上述部件組成的電路將無法執行其工作，并且必須隨時監視和調節每個輸出。為了保護計算機 部件的安全 ，如果出現任何異常情況，應立即關閉輸出。

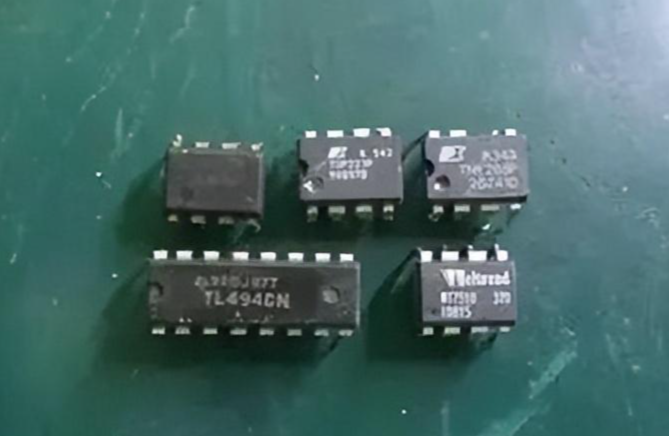

例如PFC電路、功率級原邊 PWM 電路、PFC/PWM集成控制、輔助電源電路集成器件、電源監控管理IC等，都是根據其安裝位置和在電源中的應用等來分類的。

對于PFC電路來說，電源可以通過采用有源功率因數校正電路調節來維持指定的功率因數并限制高次諧波的發展。功率級原邊 PWM 電路：作為功率級原邊開關晶體驅動器，具有 PWM （脈寬調制）信號生成和功率輸出狀態占空比管理（Duty Cycle）。常見的PWM 控制IC有UC3842/3843系列等。集成PFC/PWM控制：通過將兩個控制器組合在一個IC中，可以簡化電路，減少元件數量，縮小體積，降低故障率。例如CM680X系列是一款PFC/PWM集成控制IC。

輔助電源電路集成組件：輔助電源電路在電源切斷后必須繼續輸出，因此必須是一個獨立的系統。由于輸出瓦數不需要太高，所以采用業界低功耗集成器件，如PI的TOPSwitch系列作為核心。

電源管理和監控 每個輸出的 UVP（低電壓保護）、OVP（過壓保護）、OCP（過流保護）、SCP（短路保護）和 OTP（過溫保護）由我知道了。設定值后關閉并鎖定控制電路，停止電源輸出，待故障排除后恢復輸出。

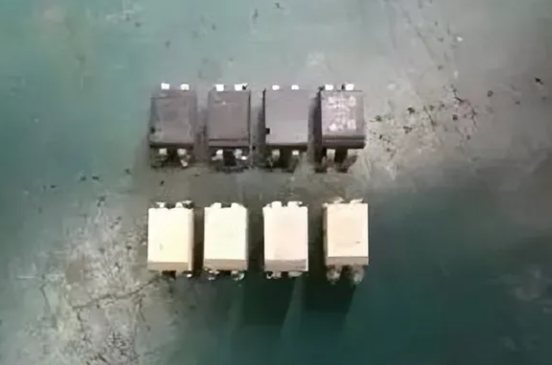

光耦

光耦合器主要用于高壓和低壓電路之間的信號傳輸，它們保持電路隔離，以防止發生故障時兩個電路之間出現異常電流，從而損壞低壓組件。其想法是利用發光二極管和光電晶體管通過光發送信號，并且由于它們之間沒有電路連接，因此兩端的電路可以保持隔離。
