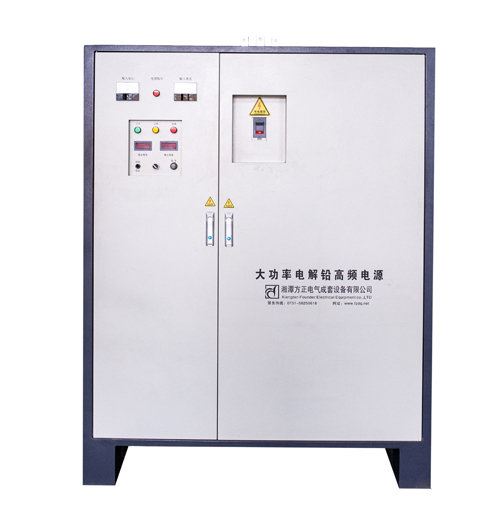

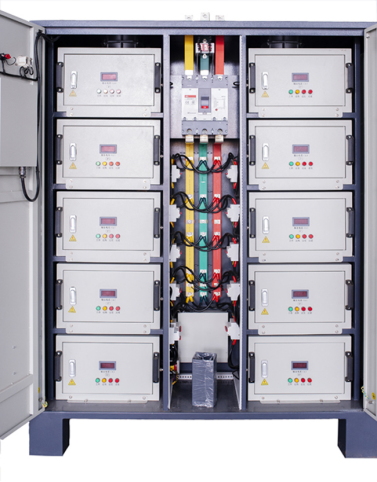

高頻開關電源，又稱開關整流器SMR，是通過MOS或IGBT進行高頻工作的電源。開關頻率一般控制在50-100kHz范圍內，實現高效小型化。接下來，小編將帶領您了解高頻開關電源的工作原理和主要功能。交流電源連接到整流模塊，通過濾波器和三相全波整流器進入直流，然后連接到高頻逆變器電路，將直流轉換為高頻交流，最后通過高頻變壓器、整流橋和濾波器輸出穩定的直流。高頻開關電路主要由整流濾波電路、全橋變換電路、PWM控制電路、穩壓、限壓電路、穩流、限流電路、保護電路和輔助電源電路組成。

通過電源開關對三相電網(或單相)電壓進行整流濾波，得到的520Vdc(單相為300Vdc)的平滑直流電壓供應逆變電路。逆變電路主要由大功率IGBT模塊（或場效應MOSFET模塊）組成。當PWM輸出控制信號通過隔離驅動器驅動功率模塊時，兩組對角管交替導通，高頻變壓器初級產生高頻脈沖電壓，次級電壓通過高頻變壓器整流向負載提供能量。輸出端連接穩壓、限流、穩流、限壓等反饋電路。當處于穩壓狀態時，穩壓和限流電路起作用。當輸出電壓升高或降低時，采樣電壓通過穩壓電路內部電壓比較器與基準電壓進行比較，將誤差信號電壓加入PWM控制電路，使PWM輸出脈寬相應變化，穩定輸出電壓。如果負載電流過高，限流電路工作，使輸出電流限制在限流設定值內。

同樣，在穩流狀態下，穩流電路使輸出電流穩定在設定值內，當過壓時，限壓電路使輸出電壓鉗位于限壓值限壓值內。當異常情況（如輸入過壓或欠壓、過流或過熱等）產生保護信號并添加到保護控制電路時，保護電路向PWM電路輸出電壓，使PWM電路停止輸出，達到保護目的。

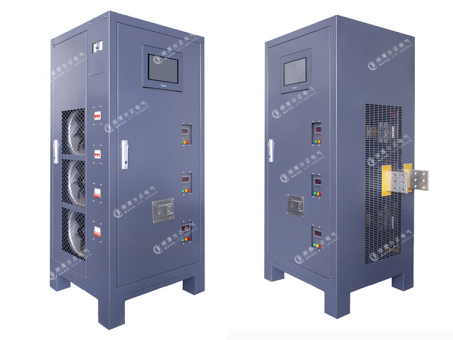

主要功能：（1）通過MODEM和電話網與監控中心通信，從通信口讀取高頻開關電源信息；（2）測量模塊的輸出電流和電壓、直流母線電流和電壓、電源的輸出電流和電壓、電池的充放電電流和電壓；（3）控制電源的輸出電流和穩流，控制電源的開關機等；（4）控制高頻開關電源，實現蓄電池浮動充電的自動轉換；（5）控制硅鏈的自動或手動切割，保證母線的穩壓精度，保證微機和晶體管的可靠性，防止保護誤動；（6）調整充電限流值和總輸出電流穩流值；（7）采用本地和遠程控制方式，采用密碼允許或禁止的方式操作，以提高系統的運行可靠性。
