一、變壓器的主要用途

變壓器按用途一般分為電力變壓器和特殊變壓器兩大類。

1、電力變壓器的用途

電力變壓器是指電力系統一次回路中輸、配、供電用的變壓器。

1）升高電壓

由于發電機輸出電壓受發電機絕緣水平的限制，通常為6.3kV、10.5kV，最高不超過20kV。用這樣低的電壓進行遠距離輸電時，因為電流很大，消耗在輸電線路電阻上的電能將很大。用升壓變壓器將發電機的端電壓升高到幾十萬伏或幾百萬伏，以降低輸送電流，減少輸電線路上的能量損耗而又不增大導線截面，將電能遠距離輸送出去。

2）降低電壓

輸電線路將幾十萬伏或幾百萬伏高電壓的電能輸送到負荷區后，必須經過降壓變壓器將高電壓降低到適合用電設備使用的低電壓。在供電系統中，需要大量的降壓變壓器將輸電線路輸送的高電壓變換成各種不同等級的電壓，以滿足各類負荷的需要。

3）連接輸電線路

當多個電站聯合起來組成一個電力系統時，除需要輸電線路等設備外，還需要依靠變壓器把各種電壓不相等的線路連接起來，形成一個系統。

2、特殊變壓器的用途

特殊變壓器是指特殊電源、控制系統、電信裝置中用的用途特殊、性能特殊、結構特殊的變壓器。

1）工礦企業中使用的整流變壓器、電爐變壓器、中頻變壓器。

2）檢測高電壓、大電流使用的電壓互感器和電流互感器。

3）做試驗時使用的試驗變壓器和調壓變壓器。

4）自動控制系統及自動裝置中使用的控制變壓器、脈沖變壓器、音頻變壓器等。

二、變壓器的基本原理

變壓器是根據電磁感應原理工作的。

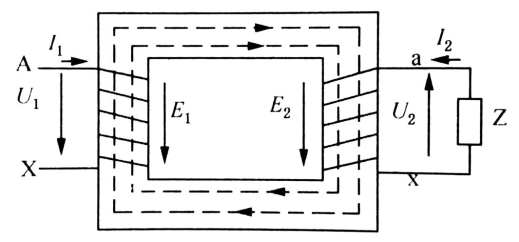

1、在閉合的鐵芯上繞有兩個互相絕緣的繞組，接入電源的一側叫一次繞組，輸出電能的一側叫二次繞組。

2、當交流電源電壓U1加到一次側繞組后，就有交流電流I1流過該繞組，在鐵芯中產生交變磁通Φ。這個交變磁通不僅穿過一次側繞組，同時也穿過二次側繞組，兩個繞組中分別產生感應電動勢E1和E2，二次側繞組與外電路的負載接通時，有電流I2流過負載，即二次側繞組有電能輸出。

3、變壓器一、二次側感應電動勢之比等于一、二次側繞組匝數之比，由于變壓器一、二次側的漏電抗和電阻都比較小，可以忽略不計。變壓器一、二次側繞組匝數不同，導致一、二次側繞組的電壓高低不等，匝數多的一側電壓高，匝數少的一側電壓低，這就是變壓器改變電壓的基本原理。

4、變壓器一、二次電流之比與一、二次繞組的匝數成反比，即變壓器匝數多的一側電流小，匝數少的一側電流大，也就是電壓高的一側電流小，電壓低的一側電流大，這是變壓器的變流作用。
