一、基本結構

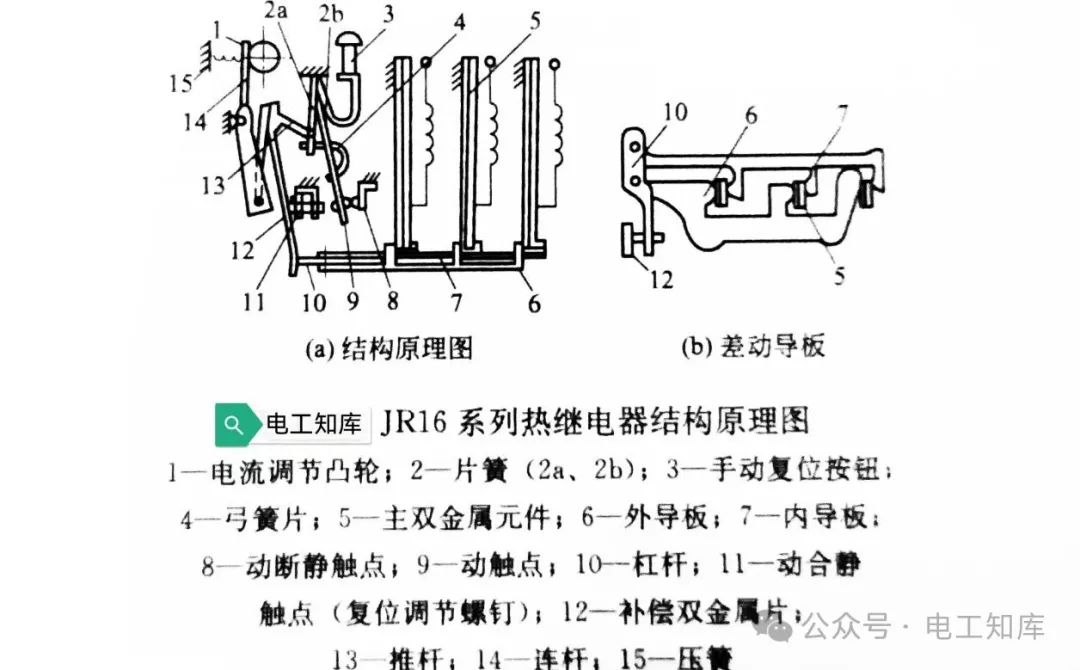

  熱繼電器主要由熱元件、觸點和復位機構等組成，下圖所示為典型的JR16系列熱繼電器結構原理圖。

二、工作原理

  使用時將熱元件串接到電動機主回路中，動斷觸點串聯在交流接觸器線圈控制回路中。電動機正常運行時，觸點不動作；電動機過載時，其電流大于額定值，熱元件溫度升高，超過正常運行溫度，使雙金屬片彎曲，推動外導板并帶動內導板向左移動。通過補償雙金屬片及推桿，使動觸點與動斷觸點分開，切斷交流接觸器的控制電路，接觸器釋放，主回路斷開，電動機脫離電源起到保護作用。

  當電動機一相發生斷線時，與該相串接的補償雙金屬片逐漸冷卻后移，帶動內導板向右移，而外導板仍在未斷相的雙金屬片推動下向左移，并通過杠桿產生差動作用，使熱繼電器在斷相故障時加速動作而保護電動機。

  如要電動機再次啟動，必須經過一定的時間，待雙金屬片冷卻后，按下復位按鈕，使觸點復位。如需自動復位，應將調節螺釘順時針方向轉動；如需再調回手動復位，將調節螺釘再逆時針方向轉動即可。

  對于有補償雙金屬片的熱繼電器，能使熱繼電器的動作性能在-30~+40℃范圍內基本上不受環境溫度的影響。補償雙金屬片的彎曲方向應與主雙金屬片的彎曲方向一致，否則將起不到補償作用。
