一、行程開關

行程開關（SQ）又稱限位開關，是一種常用的小電流主令電器。

1、行程開關的用途

行程開關是利用機械運動部件的碰撞或接近使其觸頭動作來實現接通或分?jǐn)嗫刂齐娐?，將機械的極限位置用電信號傳出，用以限制機械運動的位置或行程，使運動機械按一定位置或行程自動停止、反向運動、變速運動或自動往返運動等。

行程開關廣泛應用于各類機床和起重機械，可以安裝在相對靜止的物體（如固定架、門框等）上或者運動的物體（如行車、門等）上，用以控制其行程、進行終端限位保護。

2、行程開關的結構

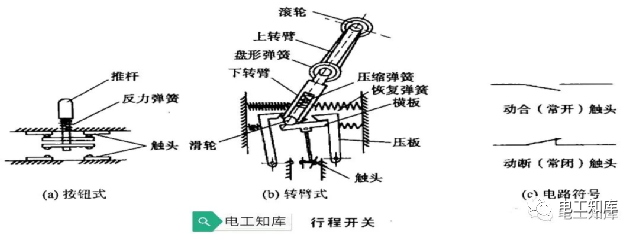

行程開關的常見形式有按鈕式和轉臂式兩種。按鈕式行程開關與按鈕開關極其類似，不同之處是它依靠機械運動部件碰撞行程開關的推桿，自動控制觸頭的通斷。如下圖所示，行程開關由觸點或微動開關、操作機構及外殼等部分組成。借助機械部件上的撞塊，觸動操作機構推動微動開關，使觸點閉合或斷開。大多數行程開關具有反力系統，被機械運動部件碰撞之后能自動復位。

二、組合開關

組合開關（SCB）又稱萬能轉換開關，是一種多路多極、可以控制多個電氣回路通斷的主令開關。

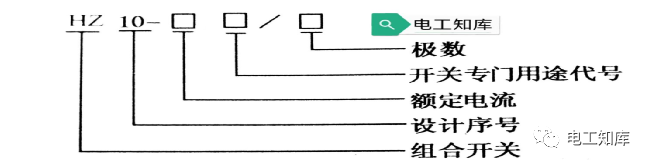

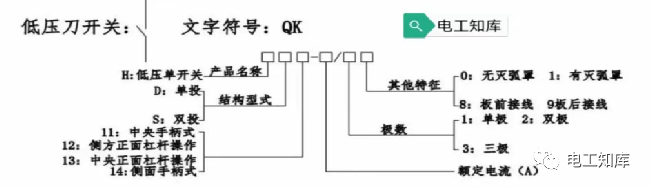

1、組合開關的型號及含義

2、組合開關的用途

組合開關有較多的操作位置，可在各種低壓配電設備中用于非頻繁地接通和分?jǐn)嚯娐罚?/span>作為配電設備的遠距離控制開關、各種儀表的切換開關、正反轉轉換開關和雙速電動機的變速開關等。

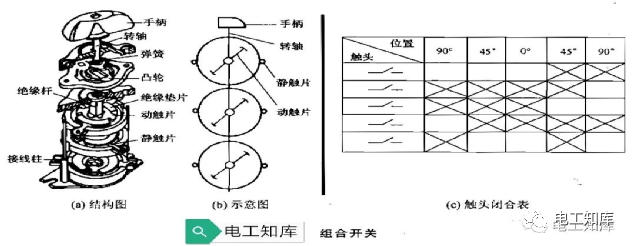

3、組合開關的結構

組合開關由多層絕緣殼體組裝而成，可立體布置，減小了安裝面積，結構簡單、緊湊，操作安全、可靠。如下圖所示，組合開關主要由接觸系統、定位機構、手柄等部件組成，這些部件通過螺栓緊固為一個整體。

1）接觸系統是由數個裝嵌在絕緣殼體內的靜觸頭座和可動支架中的動觸頭構成。動觸頭是雙斷點對接式觸橋，每個觸橋依靠彈簧與靜觸頭接觸，由套在六方轉軸上的凸輪控制其接通或斷開。

2）定位機構采用滾輪卡棘輪結構，配置不同的限位件，可獲得不同檔位的開關。

3）各觸頭的閉合規律由觸頭閉合表來描述，如上圖所示，表中開關手柄在某位置時觸頭的狀態“X”表示觸頭閉合。配電板上常用這種組合開關完成測量每相電壓、電流或用于某個設備的控制方式、控制部位選擇。

4、組合開關的工作原理

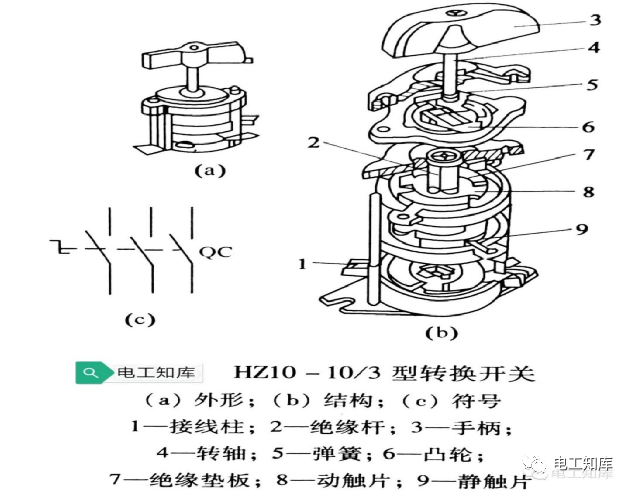

下圖為HZ10系列普通型（所有極同時接通和分?jǐn)啵┤龢O組合開關的結構圖：

這種開關有三副靜觸片，靜觸片的一邊固定在絕緣底板上，另一邊伸出盒外并附有接線柱連接電源和用電設備。三副動觸片裝在另外的絕緣墊板上，墊板套在有手柄的絕緣桿上，手柄能沿任意方向旋轉90°并帶動三個動觸片分別與三副靜觸片保持通斷。為了使開關在切斷負載電路時產生的電弧能迅速熄滅，在開關的轉軸上裝有扭簧儲能機構，使開關能快速閉合與分?jǐn)?，其分?jǐn)嗨俣扰c手柄旋轉速度無關。

5、組合開關的使用

1）組合開關可以按線路的要求組成不同接法的開關，以適應不同電路的要求。在控制和測量系統中，采用組合開關可進行電路的轉換。例如電動機的正反轉倒換，測量回路中電壓、電流的換相等。用組合開關代替刀開關使用，不僅可使控制回路或測量回路簡單化，并且能避免操作上的差錯，還能夠減少使用元件的數量。

2）組合開關可以直接啟動5kW以下的電動機，直接控制電動機時,其額定電流可取電動機額定電流的2~3倍。由于它的分?jǐn)嗄芰Σ粡?qiáng)，用于控制電動機正反轉的組合開關，換向時必須在電動機完全停止轉動后才允許反向接通。

3）轉換開關的常見故障

（1）由于開關的固定螺釘松動，旋轉操作頻繁，引起導線壓接處松動，造成外部接觸不良，甚至斷路等；

（2）開關內的扭簧松軟或斷裂，使開關動觸片無法轉動，改變了觸點的位置；

（3）開關內部的動、靜觸片接觸不良或額定電流小于負載電流，造成觸點燒傷等。

三、閘刀開關

HK系列開啟式負荷開關又稱閘刀開關，廣泛應用于500V以下的配電設備中，用來不頻繁手動接通、切斷小電流電路或隔離電源，以確保檢修、操作人員的安全。

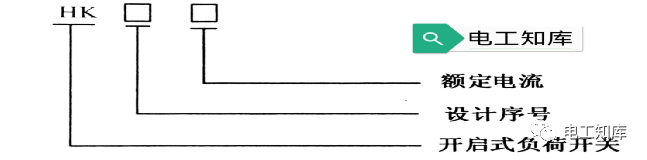

1、閘刀開關的型號及含義

2、閘刀開關的結構

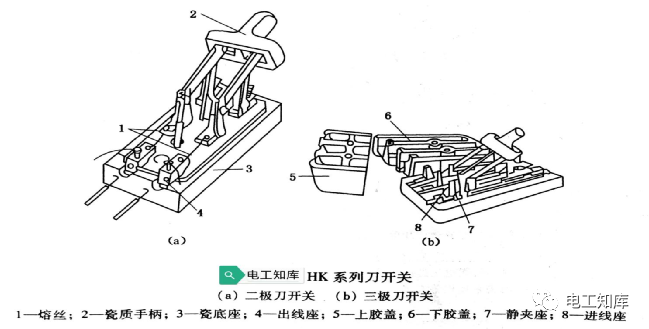

下圖為閘刀開關的結構圖，該開關由閘刀、熔絲、接線座、膠蓋及瓷底座等組成。膠蓋的作用是防止操作人員觸及帶電部分；防止電弧飛出膠蓋外灼傷操作人員；防止金屬物件掉落在閘刀上產生極間短路；并且將各極隔開，防止極間飛弧導致電源的短路。

3、閘刀開關的技術參數及選用

1）閘刀開關的主要技術參數有額定電壓、額定電流、通斷能力、機械壽命和電氣壽命。

2）閘刀開關選用時,要求閘刀開關的額定電壓要大于或等于線路實際的最高電壓。在作隔離開關選用時,要求閘刀開關的額定電流要大于或等于線路實際的工作電流。膠殼閘刀開關不適用于直接控制5.5kW以上的交流電動機。

4、閘刀開關的安裝

閘刀開關必須垂直安裝，接通狀態時，手柄應朝上；切斷狀態時，手柄應朝下。不能倒裝或平裝，以防止手柄自動或因無明顯合斷標志產生誤合閘事故。電源進線應接在上端靜觸頭的進線座上，用電設備接在下端熔絲的出線座上。接線時進出線不能接反，防止更換熔絲時發生觸電事故。

5、閘刀開關的使用

閘刀開關沒有滅弧裝置，僅利用膠蓋遮護防止電弧灼傷人手，因而不宜帶負荷操作。若需要帶一般性負荷操作時，動作要快，使電弧盡快熄滅。二極開關適用于低壓小電流的照明、電熱控制回路；三極開關適用于3kW以下小型電動機手動不頻繁操作的直接啟動和分?jǐn)?，但其額定電流應為電動機額定電流的2.5倍以上。

四、鐵殼開關

HH系列封閉式負荷開關又稱鐵殼開關，它采用儲能分合閘方式，提高了分合閘速度，降低了觸頭系統的電氣磨損，延長了開關的使用壽命；設置了聯鎖裝置，保證開關在合閘狀態時開關蓋不能打開，開關蓋開啟時開關不能合閘，從而保證了使用的安全性。

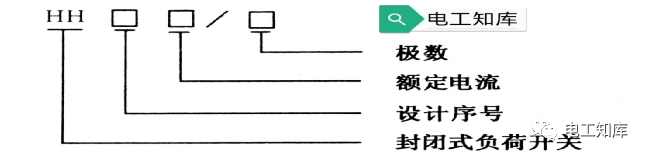

1、鐵殼開關的型號及含義

2、鐵殼開關的結構

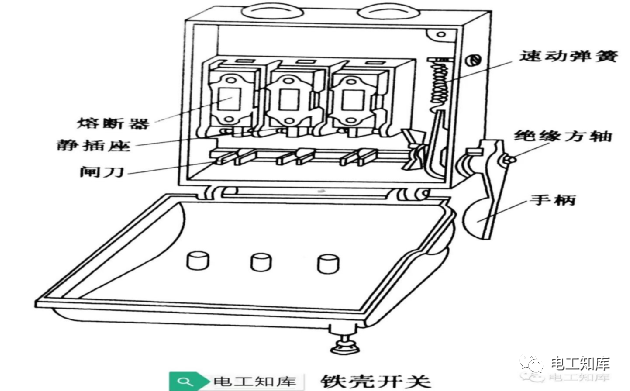

下圖為HH系列封閉式負荷開關的結構圖，該開關主要由觸頭及其滅弧系統、熔斷器、操作機構等三部分共同裝在一個防護鐵殼內構成。鐵殼開關是在閘刀開關的基礎上改進的，滅弧性能和操作性能都優于閘刀開關。

鐵殼開關的手柄轉軸與底座之間裝有一個速斷（合）彈簧，當拉或推手柄進行分合閘時，只要轉軸轉到一定的角度，彈簧力就能使閘刀快速地與夾座分離或接通，以達到減小電弧，保護閘刀刀片的目的。鐵殼開關內裝有熔斷器，起短路保護作用。

3、鐵殼開關的選用

鐵殼開關用來控制一般電熱、照明電路時，開關的額定電流按各電路的額定電流來選擇；在作控制電動機啟動和停止時,要求額定電流大于或等于2倍電動機額定電流。

4、鐵殼開關的安裝

鐵殼開關應垂直固定安裝，接線時電源線應接在夾座上不與熔斷器直接相連的接線座上，電流先經過刀開關，再經過熔斷器，然后進入用電設備，這樣閘刀開關分?jǐn)嗪螅秒娫O(shè)備和熔斷器都不帶電，以保證檢修安全。鐵殼開關外殼應可靠接地，防止意外漏電使操作者發生觸電事故。

5、鐵殼開關的使用

鐵殼開關不帶過載保護，只有熔斷器作短路保護，因此很可能因一相熔斷器熔斷而導致電動機缺相運行，所以不宜采用該開關來控制大容量的電動機，可用于不頻繁啟動28kW以下的三相異步電動機。鐵殼開關使用時不允許隨意放在地上，也不允許面對著開關進行操作，以免萬一發生故障而開關又分?jǐn)嗖涣硕搪冯娏鲿r(shí)，鐵殼損壞傷人。

五、自動空氣開關

自動空氣開關又稱自動開關或自動空氣斷路器，是低壓配電網絡和電力拖動系統中非常重要的一種電器，它集控制和多種保護功能于一身，除能完成接通和分?jǐn)嚯娐吠猓€能對電路或電氣設備發生的短路、嚴重過載及欠電壓等進行保護，同時也可用于不頻繁地啟動電動機。由于自動開關具有操作安全、分?jǐn)嗄芰^高、動作值可以調整、有多種保護功能且動作后一般不需要更換零部件等優點，因而得到了廣泛的應用。

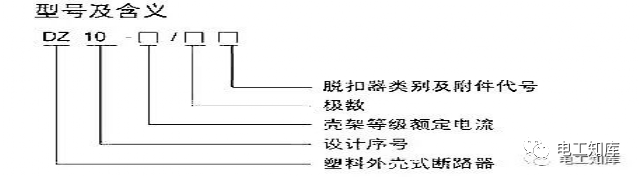

1、自動空氣開關的型號及含義

2、自動空氣開關的分類

1）按極數分：?jiǎn)螛O、兩極和三極。

2）按保護形式分：電磁脫扣器式、熱脫扣器式、復合脫扣器式和無脫扣器式。

3）按全分?jǐn)鄷r(shí)間分：一般式和快速式（先于脫扣機構動作，脫扣時間在0.02秒以內）。

4）按結構型式分：塑殼式、框架式、限流式、直流快速式、滅磁式和漏電保護式。

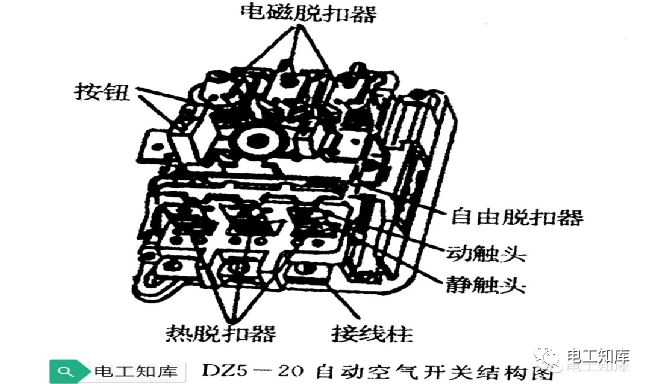

3、自動空氣開關的結構

塑料外殼式自動空氣開關又稱裝置式自動開關，有DZ4、DZ5 、DZ10等系列產品，常用于照明、動力配電裝置中，也可用于不頻繁直接啟動的電動機。如下圖，DZ5自動空氣開關主要由觸頭系統、滅弧裝置、操作結構和保護系統幾部分組成。

1）觸頭系統

由鑲有銀基合金的三對動、靜觸頭串于主電路作為主觸頭，另有常開、常閉輔助觸頭各一對。觸頭采用直動式雙斷口橋式觸頭。

2）滅弧裝置

開關內裝有滅弧罩，罩內有相互絕緣的鍍銅鋼片組成滅弧柵片，以便于在切斷短路電流時加速滅弧和提高斷流能力。

3）操作結構

操作結構有合閘、維持和分閘三部分，在外殼上伸出分、合兩個按鈕，有手動和自動兩種。

4）保護系統

（1）過流脫扣器（電磁脫扣器）

過流脫扣器上的線圈串聯于主電路內，線路正常工作通過正常電流時，產生的電磁吸力不足以使銜鐵吸合，脫扣器的上下搭鉤鉤住，使三對主觸頭閉合。當線路發生短路或嚴重過載時，電磁脫扣器的電磁吸力增大，將銜鐵吸合，向上撞擊杠桿，使上下搭鉤脫離，彈簧力把三對主觸頭的動觸頭拉開，實現自動跳閘，達到切斷電路的目的。

（2）失壓脫扣器

當線路電壓下降或失去時，失壓脫扣器的線圈產生的電磁吸力減少或消失，銜鐵被彈簧拉開，撞擊杠桿，搭鉤脫離，斷開主觸頭，實現自動跳閘。用于電動機的失壓保護。

（3）熱脫扣器

熱脫扣器的熱元件串聯在主電路中，當線路過載時，過載電流流過發熱元件，雙金屬片受熱彎曲，撞擊杠桿，搭鉤分離，主觸頭斷開，起過載保護作用。跳閘后不能立即合閘，須等1～3min，待雙金屬片冷卻復位后才能再合閘。

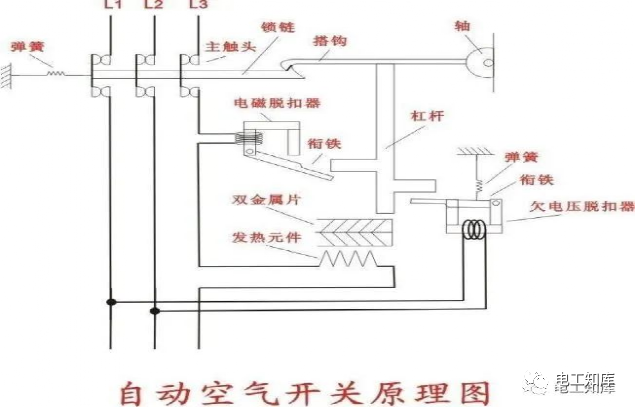

4、自動空氣開關的工作原理

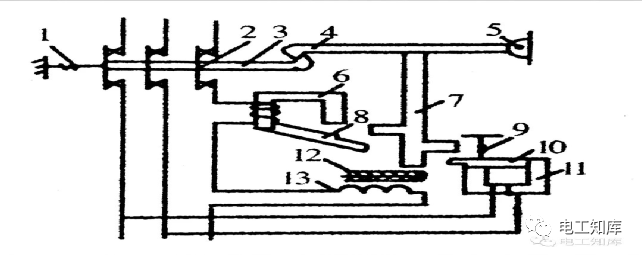

1）如上圖所示，2為自動空氣開關的三對主觸頭，串聯在被控制和保護的三相電路中。當按下“合”按鈕時，通過操作機構由鎖鏈3鉤住搭鉤4，克服彈簧1的拉力使三對主觸頭2保閉合狀態。搭鉤4可以繞軸5轉動。

2）電路工作正常時，電磁脫扣器6的線圈所產生的電磁吸力不能將銜鐵8吸合，三對主觸頭繼續保持閉合。

3）當電路發生短路故障時，流過電磁脫扣器6線圈的電流大大增加，產生的電磁吸力增加，將銜鐵8吸合并撞擊杠桿7，將搭鉤4往上頂，使其與鎖鏈3脫離，在彈簧1的作用下，使三對主觸頭2斷開，切斷電路進行短路保護。

4）電路中的電壓不足（小于額定電壓的85%）或失去電壓時，欠電壓脫扣器11的吸力減小或消失，銜鐵10被彈簧9拉開，撞擊杠桿7將搭鉤4頂開，切斷電路進行欠壓和失壓保護。

5）電路過載時，過載電流流過熱脫扣器的發熱元件13使雙金屬片12受熱彎曲，將杠桿7頂開，切斷電路進行過載保護。

6）電磁脫扣器帶有調節螺釘，以便調節瞬時脫扣整定電流。在操作機構上有過載脫扣電流調節盤，用于調節熱脫扣器的整定電流。

5、自動空氣開關的選用

1）自動空氣開關的額定電壓應不小于線路正常工作額定電壓。

2）自動空氣開關的額定電流應不小于線路正常負載工作電流。

3）熱脫扣器的整定電流應等于所控制負載的額定電流。

4）電磁脫扣器的瞬時脫扣整定電流應大于負載電路正常工作時的峰值電流。

6、自動空氣開關的常見故障及處理

1）開關溫度過高

（1）觸頭壓力過低

調整觸頭壓力或更換彈簧。

（2）觸頭表面過分磨損或接觸不良

更換觸頭或清理接觸面。

（3）兩個導電零件連接螺絲松動

擰緊螺絲。

（4）觸頭表面臟污和氧化

清除油污或氧化層。

2）輔助開關不通

（1）輔助開關的動觸頭卡死或脫落

撥正或重新裝好觸頭。

（2）輔助開關傳動桿斷裂或滾輪脫落

更換傳動桿或輔助開關。

（3）觸頭不接觸或氧化

調整觸頭，清理氧化膜。

3）帶半導體脫扣器的空氣開關誤動作

（1）半導體脫扣器元器件損壞

更換損壞的半導體脫扣器元器件。

（2）外界電磁干擾

清除外界電磁干擾，例如鄰近的大型電磁鐵的操作、接觸器的分?jǐn)唷㈦姾傅?，予以隔離或更換線路。

4）手動操作不能閉合

（1）欠壓脫扣器無電壓或線圈損壞

檢查線路，施加電壓或更換線圈。

（2）儲能彈簧變形，導致閉合力減小

更換儲能彈簧。

（3）反作用彈簧力過大

重新調整彈簧反作用力。

（4）機構不能復位再扣

調整再扣接觸面至規定值。

5）有一相觸頭不能閉合

（1）一般型開關的一相連桿斷裂

更換連桿。

（2）限流型開關斥力機構的可斥連桿之間的角度變大

調整至原技術條件規定值。

6）分勵脫扣器不能使開關分?jǐn)?/span>

（1）線圈短路

更換線圈。

（2）電源電壓太低

調整電源電壓。

（3）再扣接觸面太大

重新調整再扣接觸面。

（4）螺絲松動

擰緊螺絲。

7）欠電壓脫扣器不能使開關分?jǐn)?/span>

（1）反力彈簧作用力變小

調整反力彈簧。

（2）儲能彈簧力變小或斷裂

調整或更換儲能彈簧。

（3）機構卡死

消除卡死原因(如生銹)。

8）帶負荷啟動時開關立即分?jǐn)?/span>

（1）過電流脫扣器瞬動整定值太小

調整過電流脫扣器瞬動整定值。

（2）脫扣器某些零件損壞

更換脫扣器或更換損壞的零部件，如半導器件、橡皮膜等。

（3）脫扣器反力彈簧斷裂或落下

更換脫扣器反力彈簧或重新裝上。

9）帶負荷一定時間后自行分?jǐn)?/span>

（1）過電流脫扣器長延時整定值不對

重新調整過電流脫扣器長延時整定值。

（2）熱元件或半導體延時電路元件整定值不對

調整熱元件或半導體延時電路元件整定值。

10）欠電壓脫扣器噪聲大

（1）反作用彈簧壓力太大

重新調整反作用彈簧壓力。

（2）鐵芯工作面有油污

清除鐵芯工作面的油污。

（3）短路環斷裂

更換短路環。

六、高壓隔離開關

高壓隔離開關又稱隔離刀閘，沒有專門的滅弧裝置，不能用來切斷負荷電流和短路電流，使用時應與斷路器配合，只有在斷路器斷開后才可進行操作。它的主要作用是配合斷路器接通和斷開電源，改變?cè)O(shè)備的運行狀態。

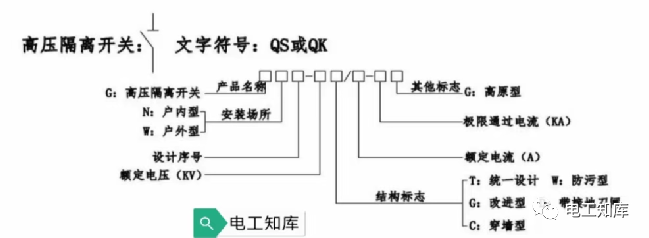

1、高壓隔離開關的型號及含義

1）產品名稱，G表示隔離開關，J表示接地開關。

2）安裝場所，N為戶內式，W為戶外式。

3）設計系列序號，用數字表示。

4）額定電壓，單位為KV。

5）補充工作特性，D表示帶接地刀閘，G表示改進型，K表示快分型，T表示統一設計，W表示防污型。

6）額定電流，單位為A。

例如，GN2-10/400型表示額定電壓為10KV、額定電流為400A、序列號為2的戶內式隔離開關。

2、高壓隔離開關的用途

1）用來隔離電源，保證檢修安全，使檢修的電氣設備與電源有明顯的斷開點；

2）進行倒閘操作以改變系統運行方式，如在雙母線運行的電路中，利用隔離開關將設備或線路從一組母線切換到另一組母線上去；

3）在一定情況下，可以用來接通和切斷小電流電路。如利用隔離開關可進行以下操作：

（1）分，合電壓互感器和避雷器回路。

（2）分，合母線的充電電流。

（3）分，合勵磁電流不超過2A的空載變壓器和電容電流不超過5A的空載線路。

3、高壓隔離開關的分類

1）按安裝場所分為：戶內和戶外兩種；

2）按極數分為：?jiǎn)螛O和三極兩種；

3）按絕緣支柱的數目分為：?jiǎn)沃?、雙柱式和三柱式三種；

4）按結構特點分為：閘刀式，螺旋式和插入式三種；

5）按作用不同分為：帶接地刀開關和不帶接地刀開關兩種；

6）按配用的操縱機構分為：手動、電動和氣動操作機構等類型。

4、高壓隔離開關的結構

隔離開關主要由支持底座、導電部分、絕緣子、傳動機構和操動機構組成。

1）支持底座

該部分的作用是起支持和固定作用，它將導電部分、絕緣子、傳動機構、操動機構等固定為一體，并使其固定在基礎上。

2）導電部分

包括觸頭、閘刀、接線座，該部分的作用是傳導電路中的電流。

3）絕緣子

包括支持絕緣子、操作絕緣子，其作用是將帶電部分和接地部分絕緣開來。

4）傳動機構

它的作用是接受操動機構的力矩，并通過拐臂、連桿、軸齒或是操作絕緣子，將運動傳動給觸頭，以完成隔離開關的分、合閘動作。

5）操動機構

與斷路器操動機構一樣，通過手動、電動、氣動、液壓向隔離開關的動作提供能源。

5、高壓隔離開關的常見故障及處理

1）拒絕分閘

（1）隔離開關拒絕分閘的原因：

冰凍引起拒分；傳動機構卡滯；接觸部分卡住。

（2）處理方法如下：

扳動操動機構手柄，找出故障部分進行處理，切不可強行拉開，以免損壞部件。

2）拒絕合閘

（1）隔離開關拒絕合閘的原因：

合閘回路故障；軸銷脫落，鑄鐵件斷裂，使刀閘與傳動機構脫節；傳動機構松動，使兩接觸面不在一條直線上。

（2）處理方法如下：

檢查合閘回路各接點接觸面的接觸狀態以及導線否有斷線；將軸銷固定好，更換損壞的部件；調整松動部分，使兩接觸面處在一條直線上。

3）接觸部分發熱

（1）接觸部分發熱的原因：

壓緊彈簧或螺絲松動；接觸面氧化使接觸電阻增大；刀片與靜觸頭接觸面積太小，或過負載運行；在拉、合閘過程中，引起電弧燒傷觸頭或用力不當，使接觸位置不正，引起觸頭壓力降低。

（2）處理方法如下：

檢查并調整彈簧壓力，必要時更換壓緊彈簧；用零號砂紙清除接觸面氧化層，研磨接觸面以增大接觸面積，并在觸頭上凃中性凡士林；停電處理之前，應降負荷使用或更換容量較大的隔離開關；操作時要用力適當，操作后仔細檢查觸頭接觸情況。

4）絕緣子松動和表面閃絡

（1）絕緣子松動和表面閃絡的原因：

表面臟污；膠合劑發生不應有的膨脹或收縮而產生松動；外力作用使絕緣子膠合部分產生松動。

（2）處理方法如下：

停電用水沖洗絕緣子，結合停電進行清掃，或在絕緣子表面涂上防污閃涂料；

更換松動的絕緣子；重新膠合。

6、高壓隔離開關的檢查和維修

1）接觸部分過熱

壓緊彈簧彈性減弱，螺絲松動或接觸表面氧化，電阻增加，溫度升高。應減少負荷或停電檢修。

2）三相閉合不同期

檢查三相聯動開關的閉合同期性，誤差不超過3mm。

3）分合閘不靈活

開關或其操作機構的轉動部分生銹，或者觸頭在嚴重發熱時熔焊在一起。應修理觸頭并加潤滑油。

4）瓷瓶裂縫或損壞

操作時用力過猛或開關與母線的連接不好而造成的。應立即更換。

5）運行溫度過高

隔離開關運行溫度不應超過70℃，可用變色漆或示溫蠟片、紅外線測溫監視。

6）檢查刀片和刀嘴的消弧角應無燒傷、不變形、不腐蝕、不傾斜；絕緣應完整，無裂紋、無電暈和放電現象，閉鎖裝置良好。

7）在隔離開關拉開后，檢查電磁連鎖或機構連鎖裝置的銷子應牢靠，隔離開關的輔助接點位置應正確。

七、低壓隔離刀開關

低壓隔離刀開關的作用是隔離電路，使電路有明顯的斷開點。

1、低壓隔離刀開關型號及含義

2、低壓隔離刀開關的結構

HD型隔離刀開關由操作手柄、動觸刀、靜觸刀、靜觸座、接線端子絕緣底座板等構成。

3、低壓隔離刀開關的使用

HD型隔離刀開關沒有滅弧罩，不可以帶負荷操作，只能與低壓斷路器配合使用。只有當?shù)蛪簲嗦菲髑袛嚯娫春?，才允許操作隔離刀開關。

八、負荷開關

1、負荷開關的特點

負荷開關是介于斷路器和隔離開關之間的一種開關電器，具有簡單的滅弧裝置，能切斷額定負荷電流和一定的過載電流，但不能切斷短路電流。

2、高壓負荷開關

高壓負荷開關專門用于高壓裝置中通斷負荷電流，因此，負荷開關具有滅弧裝置。由于負荷開關設計時只考慮通斷一定的負荷電流，其斷流能力不大，因此不能用來斷開短路電流。線路的短路故障只能借助于它串聯的高壓熔斷器來進行保護。當故障電流大于負荷開關的開斷能力時，必須保證熔斷器先熔斷，然后負荷開關才能分閘。當故障電流小于負荷開關的開斷能力時，則負荷開關斷開，熔斷器不動作。

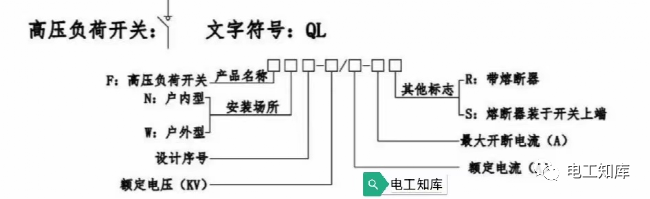

1）高壓負荷開關的型號及含義

2）高壓負荷開關的結構

（1）高壓負荷開關是介于高壓隔離開關與高壓斷路器之間的一種高壓電器，在性能上與斷路器相近，在結構上與高壓隔離開關相似，有明顯的斷開點。

（2）高壓負荷開關具有簡單的滅弧裝置，可以在額定電壓和額定電流的條件下接通和斷開電路。但由于高壓負荷開關的滅弧結構是按額定電流設計的，所以不能切斷短路電流。

（3）當高壓負荷開關與高壓熔斷器配合使用時，由高壓負荷開關分、合正常負載電路，由高壓熔斷器分?jǐn)喽搪冯娏?。高壓?fù)荷開關串聯高壓熔斷器的組合方式常應用于l0kV及以下小容量的配電系統中。

3）高壓負荷開關的用途

高壓負荷開關可以分、合其額定電流范圍內的負荷電流及切斷不大的過載電流。不能分、合短路故障電流。拉開后有明顯的斷開點，可以隔離電源?？勺鳛橹行∪萘吭O(shè)備及線路的開關點，還可以配有能斷開短路故障電流的高壓熔斷器。

3、低壓負荷開關

低壓負荷開關又稱開關熔斷器組。適用于交流工頻電路中，以手動不頻繁地通斷有載電路；也可用于線路的過載與短路保護。通斷電路由觸刀完成，過載與短路保護由熔斷器完成。

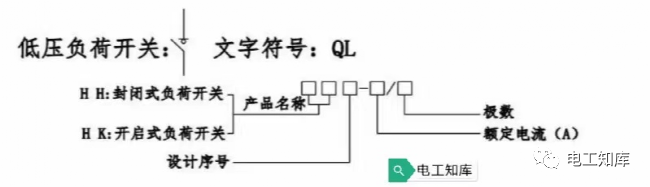

1）低壓負荷開關的型號及含義

2）低壓負荷開關的特點

膠蓋閘刀開關和鐵殼開關均屬于低壓負荷開關。小容量的低壓負荷開關觸頭分合速度與手柄操作速度有關。容量較大的低壓負荷開關操作機構采用彈簧儲能動作原理，分合速度與手柄操作的速度快慢無關，結構較簡單，并附有可靠的機械聯鎖裝置，蓋子打開后開關不能合閘，開關合閘后蓋子不能打開，可保證使用安全。

九、HR系列熔斷器式刀熔開關

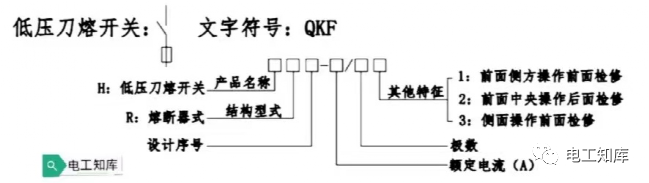

1、刀熔開關的型號及含義

2、刀熔開關的結構

一種是將刀開關和熔斷器組裝在一起；另一種是直接用有較高分?jǐn)嗄芰Φ腞TO系列有填料式熔斷器作動觸刀，制成兩斷口并帶有滅弧室的刀熔開關。

3、刀熔開關的用途

熔斷器式刀開關適用于交、直流低壓電路，負荷小于600A的配電網絡中，用于分、合電路，并具有過負荷和短路保護的作用。
